🔧 Драйвер двигателя 1A TB6612FNG/DRV8833 для микроконтроллера Arduino

📌 Описание

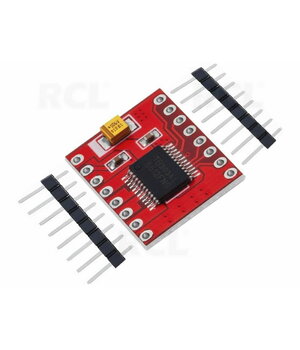

Motor-Driver TB6612FNG/DRV8833 — это компактный и эффективный драйвер постоянного тока с двумя каналами (двойной H-мост), предназначенный для управления двумя двигателями независимо. Идеально подходит для Arduino и других микроконтроллеров в небольших робототехнических и мобильных проектах.

⚙️ Технические характеристики

• 🔌 Рабочее напряжение (Vcc): 2.7V – 10.8V
• ⚡ Логическое напряжение: 2.7V – 5.5V
• 🔋 Ток на двигатель: 1.2A (постоянный), до 3.2A (пиковый)
• 🔁 Количество каналов: 2 (независимое управление двумя моторами)
• 🔄 Интерфейс управления: PWM (скорость) + IN1/IN2 (направление)
• 🌡️ Защита: от перегрузки, перегрева, пониженного напряжения
• 📏 Размеры: приблизительно 20 x 20 мм (в зависимости от версии модуля)

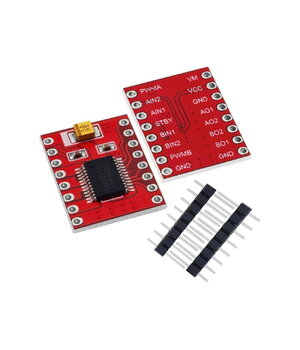

🔗 Подключения

• AIN1, AIN2, BIN1, BIN2 — управление направлением
• PWMA, PWMB — управление скоростью (PWM)
• STBY — активация/режим ожидания
• VM — питание двигателей
• VCC — логическое питание
• GND — земля

✅ Совместимость

• Arduino UNO / Nano / Mega
• Raspberry Pi
• ESP32, STM32 и другие микроконтроллеры

💡 Пример использования

Используйте PWM-сигналы с Arduino для управления двумя маломощными моторами. Подходит для роботов, гусеничных платформ и умных машин.
