🎤 NEUTRIK NC3FX

Описание товара

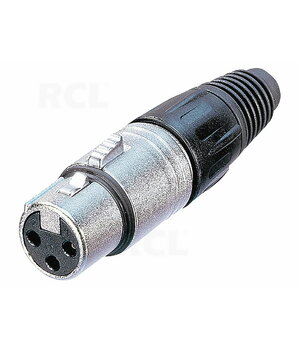

NEUTRIK NC3FX — это 3-контактный кабельный разъём XLR типа female, предназначенный для профессиональных аудиосистем, сценического оборудования, студийной техники и инсталляций. Производитель позиционирует данную модель как отраслевой стандарт XLR-разъёма, отличающийся прочной конструкцией, удобством сборки и высокой надёжностью в эксплуатации.

Разъём оснащён никелированным корпусом и посеребрёнными контактами. Конструкция включает прочный литой корпус из цинкового сплава, вставку из жёсткого пластика, усиленного стекловолокном, а также цанговую систему фиксации кабеля (chuck type strain relief), обеспечивающую надёжный зажим кабеля и снижение механической нагрузки на паяные соединения.

Модель подходит для применений, где требуется надёжное кабельное XLR-соединение для аналогового аудиосигнала и сопутствующих сигнальных линий. Благодаря компактной конструкции разъём удобен в монтаже и собирается всего из 4 частей, без использования винтов.

ℹ️ На сайте производителя данная модель отмечена как PHASE OUT, а прямой заменой / преемником указан NC3FXX.

Основные преимущества

• ✅ Прочный и долговечный литой корпус из цинкового сплава
• ✅ Цанговая система разгрузки натяжения для надёжной фиксации кабеля
• ✅ Хвостовик с резиновой втулкой лучше защищает от изгибающих нагрузок
• ✅ Доступны цветные кольца и хвостовики для маркировки и кодирования
• ✅ Компоненты сертифицированы UL
• ✅ Простая сборка без винтов

Технические характеристики

📌 Общие данные

• Модель: NC3FX
• Тип соединения: XLR
• Исполнение: female
• Количество контактов: 3
• Тип разъёма: кабельный
• Подключение проводников: пайка
• Механизм фиксации: защёлка (latch lock)

⚡ Электрические параметры

• Ёмкость между контактами: ≤ 4 pF
• Контактное сопротивление: ≤ 3 mΩ
• Диэлектрическая прочность: 1,5 kVdc
• Сопротивление изоляции: > 10 GΩ (начальное)
• Номинальный ток на контакт: 16 A
• Номинальное напряжение: < 50 V

🔧 Механические параметры

• Наружный диаметр кабеля: 3,5–8,0 mm
• Усилие вставки: ≤ 20 N
• Усилие извлечения: ≤ 20 N
• Ресурс: > 1000 циклов соединения
• Максимальное сечение проводника: 2,5 mm²
• Максимальный размер проводника: 14 AWG

🧱 Материалы

• Хвостовик (boot): полиуретан
• Покрытие контактов: 2 µm Ag поверх 2 µm Ni
• Материал контактов: бронза (CuSn8)
• Вставка: полиамид (PA66)
• Фиксирующий элемент: St3K32 (защёлка) / Ck 67 (пружина)
• Покрытие фиксирующего элемента: никель
• Корпус: литой цинковый сплав (ZnAl4Cu1)
• Покрытие корпуса: никель
• Разгрузка натяжения: полиацеталь (POM)

🌍 Эксплуатационные и нормативные параметры

• Сертификация / одобрения: UL
• Класс горючести: UL 94 V-0
• Соответствие стандарту: IEC 61076-2-103
• Класс защиты: IP40
• Паяемость: соответствует IEC 68-2-20
• Диапазон рабочих температур: от -30 °C до +80 °C

Типичные области применения

• 🎚️ Профессиональные аудиосистемы
• 🎙️ Микрофонные кабели
• 🎛️ Студийное и вещательное оборудование
• 🔊 Концертные, сценические и инсталляционные системы
• 🧰 Изготовление и ремонт XLR-кабелей

Итог

NEUTRIK NC3FX — это классический профессиональный 3-контактный кабельный XLR-разъём female, известный своей прочной механической конструкцией, простой сборкой, надёжной фиксацией кабеля и стабильными электрическими характеристиками. Несмотря на то, что модель выводится из ассортимента и заменяется версией NC3FXX, она остаётся хорошо узнаваемым и широко применявшимся стандартом в профессиональной аудиотехнике. ```
