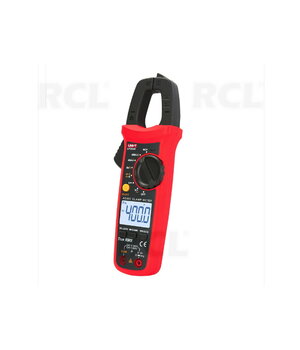

UNI-T UT203R ir digitālās strāvas mērknaibles maiņstrāvas (AC) un līdzstrāvas (DC) mērīšanai līdz 400 A, nepārtraucot elektrisko ķēdi. Ierīce ļauj arī mērīt spriegumu, pretestību, kapacitāti un frekvenci, pārbaudīt diodes un elektrisko ķēžu nepārtrauktību. True RMS tehnoloģija nodrošina maiņstrāvas signālu efektīvās vērtības mērīšanu, savukārt bezkontakta sprieguma noteikšana (NCV) atvieglo elektroinstalāciju sākotnējo pārbaudi.

Galvenie parametri: AC/DC strāva līdz 400 A • True RMS • AC/DC spriegums līdz 600 V • 40 MΩ • 40 mF • 10 MHz • NCV • CAT III 300 V / CAT II 600 V

Galvenās priekšrocības

• Maiņstrāvas un līdzstrāvas mērīšana līdz 400 A – ļauj izmērīt strāvu, nepārtraucot elektrisko ķēdi un neatvienojot vadītāju.
• True RMS tehnoloģija – nodrošina maiņstrāvas un sprieguma patiesās efektīvās vērtības mērīšanu, tostarp nesinusoidāliem signāliem noteiktajā frekvenču diapazonā.
• Bezkontakta sprieguma noteikšana (NCV) – ļauj noteikt maiņsprieguma elektrisko lauku pie vadiem un kontaktligzdām. Pieejami divi jutības līmeņi (EFLo / EFHI), skaņas un gaismas indikācija.
• Daudzfunkcionāli mērījumi – papildus strāvai un spriegumam iespējams mērīt pretestību, kondensatoru kapacitāti līdz 40 mF un frekvenci līdz 10 MHz, kā arī pārbaudīt diodes un ķēžu nepārtrauktību.
• Automātiska mērīšanas diapazona izvēle – samazina nepieciešamību manuāli pārslēgt diapazonus.
• REL relatīvo mērījumu funkcija – ļauj izmantot atskaites vērtību, kompensēt sākotnējo rādījumu un veikt nulles iestatīšanu pirms līdzstrāvas mērīšanas.
• MAX/MIN un HOLD funkcijas – ļauj noteikt maksimālo un minimālo izmērīto vērtību un saglabāt rādījumu displejā.
• LCD displejs ar apgaismojumu – līdz 4099 skaitīšanas vienībām, kas atvieglo rādījumu nolasīšanu nepietiekamā apgaismojumā.
• Automātiska izslēgšanās un brīdinājumi – ierīce automātiski izslēdzas pēc aptuveni 15 minūšu dīkstāves; paredzēta bateriju izlādes un mērīšanas robežu pārsniegšanas indikācija.

Pielietojums

UNI-T UT203R paredzētas elektroinstalāciju pārbaudei, elektroiekārtu apkopei un bojājumu diagnostikai.

Ierīci var izmantot:

• Dzīvojamo un komerciālo ēku elektroinstalāciju pārbaudei.
• Elektromotoru, barošanas ķēžu un citu elektroiekārtu strāvas mērīšanai.
• Līdzstrāvas ķēžu diagnostikai, tostarp automobiļu elektrosistēmās.
• Rezistoru, kondensatoru un diožu pārbaudei.
• Elektrisko ķēžu nepārtrauktības pārbaudei, sprieguma noteikšanai un signālu frekvences mērīšanai.

Piemērotas sadzīves un tehniskās apkopes mērījumiem, elektriķiem un tehniskajiem speciālistiem, ievērojot ierīces tehniskos ierobežojumus un drošības kategorijas.

Savietojamība un ierobežojumi

• Strāvas mērīšana ar knaiblēm jāveic, aptverot vienu vadītāju. Vienlaikus aptverot fāzes un neitrālo vadītāju, magnētiskie lauki var savstarpēji kompensēties, radot nepareizus rādījumus.
• Maksimālais aptveramā vadītāja diametrs – 28 mm.
• True RMS strāvas un sprieguma mērījumu frekvenču diapazons – 45–400 Hz.
• Pirms līdzstrāvas mērīšanas ieteicams iestatīt nulles rādījumu ar REL funkciju.
• NCV funkcija paredzēta maiņsprieguma elektriskā lauka noteikšanai, un tā neaizstāj sprieguma neesamības pārbaudi ar kontaktmērījumu.
• UT203R nav temperatūras mērīšanas funkcijas. Tā ir pieejama UT204R modelī.
• Ierīce nav paredzēta izolācijas pretestības mērīšanai vai elektroenerģijas kvalitātes analīzei.

Tehniskie parametri

Parametrs	Vērtība
Modelis	UNI-T UT203R
Ierīces tips	Digitālās AC/DC strāvas mērknaibles
Mērīšanas tehnoloģija	True RMS
Mērīšanas diapazona izvēle	Automātiska
Strāvas mērīšana
Maiņstrāvas (AC) diapazoni	40,00 A / 400,0 A
Līdzstrāvas (DC) diapazoni	40,00 A / 400,0 A
Strāvas izšķirtspēja	0,01 A / 0,1 A
AC/DC strāvas precizitāte	±(2 % + 5 cipari)
Garantētās precizitātes apgabals	5–100 % no izvēlētā diapazona
Maiņstrāvas frekvenču diapazons	45–400 Hz
Strāvas robežvērtības brīdinājums	410 A
Sprieguma mērīšana
Līdzsprieguma diapazoni	400,0 mV / 4,000 V / 40,00 V / 400,0 V / 600 V
Līdzsprieguma izšķirtspēja	0,1 mV / 0,001 V / 0,01 V / 0,1 V / 1 V
DC precizitāte, 400 mV diapazons	±(0,7 % + 3 cipari)
DC precizitāte, pārējie diapazoni	±(0,5 % + 2 cipari)
Maiņsprieguma diapazoni	4,000 V / 40,00 V / 400,0 V / 600 V
Maiņsprieguma izšķirtspēja	0,001 V / 0,01 V / 0,1 V / 1 V
AC precizitāte, 4 V un 40 V diapazoni	±(1,0 % + 5 cipari)
AC precizitāte, 400 V un 600 V diapazoni	±(0,8 % + 5 cipari)
True RMS maiņsprieguma frekvenču diapazons	45–400 Hz
Sprieguma ieejas pretestība	Aptuveni 10 MΩ
Pretestības mērīšana
Pretestības diapazoni	400,0 Ω / 4,000 kΩ / 40,00 kΩ / 400,0 kΩ / 4,000 MΩ / 40,00 MΩ
Pretestības izšķirtspēja	0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ
Precizitāte, 400 Ω un 4 kΩ	±(1,0 % + 2 cipari)
Precizitāte, 40 kΩ un 400 kΩ	±(0,8 % + 2 cipari)
Precizitāte, 4 MΩ un 40 MΩ	±(2,5 % + 5 cipari)
Kapacitātes mērīšana
Kapacitātes diapazoni	40,00 nF / 400,0 nF / 4,000 µF / 40,00 µF / 400,0 µF / 4,000 mF / 40,00 mF
Kapacitātes izšķirtspēja	0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF / 0,001 mF / 0,01 mF
Precizitāte diapazonos līdz 4 mF	±(4 % + 5 cipari)
Precizitāte 40 mF diapazonā	±10 %
Frekvence un papildu funkcijas
Frekvences mērīšana caur ieejas ligzdām	10 Hz–10 MHz
Frekvences precizitāte	±(0,1 % + 4 cipari)
Frekvence AC sprieguma režīmā	10 Hz–60 kHz
Frekvences precizitāte AC sprieguma režīmā	±(0,5 % + 2 cipari)
Impulsu aizpildījuma koeficienta mērīšana	Jā, taisnstūrveida signāliem līdz 10 kHz
Diožu pārbaude	4,000 V diapazons, 0,001 V izšķirtspēja
Ķēdes nepārtrauktības skaņas pārbaude	Nepārtraukts signāls pie ≤10 Ω
Bezkontakta sprieguma noteikšana	NCV, EFLo / EFHI
Vispārīgie parametri
LCD displeja skaitīšanas vienību skaits	Līdz 4099 (4000 counts klase)
Displeja izmēri	37 × 25 mm
Rādījumu atjaunošanas biežums	Aptuveni 3 reizes/s
Displeja apgaismojums	Jā
HOLD / MAX / MIN / REL	Jā
Automātiska izslēgšanās	Pēc aptuveni 15 min.; funkciju var atspējot
Barošana	2 × 1,5 V AAA (R03)
Maksimālais knaibļu atvērums	28 mm
Izmēri	215 × 63,5 × 36 mm
Svars	Aptuveni 235 g ar baterijām
Darba temperatūra	0–50 °C, ievērojot mitruma ierobežojumus
Uzglabāšanas temperatūra	No −20 līdz +60 °C
Maksimālais ekspluatācijas augstums	2000 m virs jūras līmeņa
Aizsardzība pret kritieniem	1 m
Drošības kategorija	CAT II 600 V / CAT III 300 V
Elektriskā izolācija	Dubultā vai pastiprinātā izolācija
Standarti	EN 61010-1, EN 61010-2-032, EN 61010-2-033, EN 61326-1

Piezīme par precizitāti: precizitāte norādīta kā ±(% no rādījuma + pēdējās zīmes vienības). Norādītie precizitātes parametri ir spēkā 23 ± 5 °C temperatūrā un pie relatīvā mitruma, kas nepārsniedz 80 %. Mērot nesinusoidālus signālus, var rasties papildu kļūda, kas atkarīga no signāla amplitūdas koeficienta.

Konstrukcija un vadība

Ierīce aprīkota ar strāvas mērīšanas knaiblēm un atvēršanas sviru, grozāmu funkciju pārslēgu, LCD displeju ar apgaismojumu un atsevišķām vadības pogām.

Sprieguma, pretestības, kapacitātes un frekvences mērīšanai, kā arī diožu pārbaudei paredzētas divas mērīšanas ligzdas. Strāva tiek mērīta ar knaiblēm, neizmantojot mērīšanas vadus.

NCV sensors atrodas korpusa augšdaļā. Konstatējot elektrisko lauku, ierīce nodrošina skaņas un gaismas indikāciju.

Svarīgi lietošanas un drošības norādījumi

• Nepārsniedziet 600 V sprieguma mērīšanas robežu un CAT II 600 V / CAT III 300 V drošības kategorijas.
• Mērot strāvu, aptveriet tikai vienu vadītāju un, ja iespējams, novietojiet to knaibļu atvēruma centrā.
• Pirms pretestības, kapacitātes, diožu vai ķēdes nepārtrauktības pārbaudes atvienojiet ķēdes barošanu un pilnībā izlādējiet kondensatorus.
• Nemēriet strāvu ar knaiblēm, kamēr ierīcei pievienoti mērīšanas vadi.
• Pirms lietošanas pārbaudiet korpusu, mērīšanas vadus un ierīces darbību.
• NCV signāla neesamība neapstiprina, ka vadītājā nav sprieguma.

Komplektācija

• UNI-T UT203R digitālās strāvas mērknaibles – 1 gab.
• Mērīšanas vadi – 1 pāris.
• Auduma uzglabāšanas maciņš – 1 gab.
