Digitālās strāvas mērīšanas knaibles UNI-T UT213C, True RMS, AC/DC 400 A, NCV

Digitālās strāvas mērīšanas knaibles UNI-T UT213C, True RMS, AC/DC 400 A, NCV

UNI-T UT213C ir digitālās strāvas mērīšanas knaibles, kas paredzētas maiņstrāvas un līdzstrāvas mērīšanai, nepārtraucot elektrisko ķēdi. Ierīce pilda arī multimetra funkcijas, ļaujot mērīt spriegumu, pretestību, kapacitāti, frekvenci un temperatūru. True RMS tehnoloģija nodrošina maiņsignālu patiesās efektīvās vērtības mērīšanu, savukārt bezkontakta sprieguma noteikšana (NCV), displeja apgaismojums un iebūvētais lukturītis atvieglo elektroiekārtu pārbaudi un bojājumu diagnostiku.

Galvenie parametri: AC/DC strāva līdz 400 A • True RMS • AC/DC spriegums līdz 600 V • knaibļu atvērums 30 mm • NCV • CAT III 600 V

Galvenās priekšrocības

• AC/DC strāvas mērīšana līdz 400 A – ļauj mērīt maiņstrāvu un līdzstrāvu ar knaiblēm, neatvienojot vadītāju no elektriskās ķēdes.
• True RMS tehnoloģija – nodrošina korektu maiņstrāvas un maiņsprieguma efektīvās vērtības noteikšanu, tostarp nesinusoidālas formas signāliem, ievērojot ierīces darbības raksturlielumus.
• Daudzfunkcionāla mērīšana – ar vienu ierīci iespējams mērīt AC/DC spriegumu, elektrisko pretestību, kapacitāti, frekvenci un temperatūru.
• Bezkontakta sprieguma noteikšana (NCV) – ļauj sākotnēji noteikt maiņsprieguma elektrisko lauku bez mērtaustu pieslēgšanas.
• Automātiska mērīšanas diapazona izvēle – vienkāršo mērījumus un samazina nepieciešamību manuāli pārslēgt diapazonus.
• MAX/MIN un relatīvās mērīšanas (REL) funkcijas – ļauj uzraudzīt lielākās un mazākās reģistrētās vērtības un salīdzināt mērījumus ar atsauces vērtību.
• Ķēdes nepārtrauktības un diožu pārbaude – noder vadu, savienojumu un elektronisko komponentu diagnostikai.
• LCD displeja apgaismojums un iebūvētais lukturītis – atvieglo darbu elektrosadales skapjos un nepietiekami apgaismotās vietās.
• Datu fiksēšana (HOLD) un automātiska izslēgšanās – ļauj saglabāt mērījuma rādījumu displejā un taupīt bateriju enerģiju.

Pielietojums

UNI-T UT213C ir paredzēts elektriķiem, elektroiekārtu apkopes speciālistiem, apkures, ventilācijas un gaisa kondicionēšanas (HVAC/R) tehniķiem, kā arī pieredzējušiem lietotājiem.

Tipiski pielietojumi:

• Elektroinstalāciju un sadales skapju pārbaude.
• Maiņstrāvas un līdzstrāvas mērīšana.
• Elektromotoru, barošanas bloku un citu elektroiekārtu diagnostika.
• Vadu nepārtrauktības, savienojumu un elektriskās pretestības pārbaude.
• Kondensatoru kapacitātes mērīšana un diožu pārbaude.
• Temperatūras mērīšana ar kontakta temperatūras zondi.
• Elektroiekārtu tehniskā apkope un bojājumu meklēšana.

Savietojamība un ierobežojumi

• Atbalsta maiņstrāvas un līdzstrāvas mērīšanu līdz 400 A, izmantojot attiecīgo mērīšanas režīmu.
• Strāvas mērīšanai ar knaiblēm jāaptver viens vadītājs. Ja vienlaikus tiek aptverts fāzes un neitrālais vadītājs, to magnētiskie lauki var savstarpēji kompensēties, tādēļ atsevišķa vadītāja strāva netiks izmērīta.
• Sprieguma, pretestības, kapacitātes, frekvences un diožu mērījumiem izmanto mērtaustus.
• Temperatūras mērīšanai nepieciešama kontakta temperatūras zonde.
• NCV funkcija paredzēta indikatīvai maiņsprieguma noteikšanai, nevis drošai sprieguma neesamības apstiprināšanai.
• Ierīce nav paredzēta izolācijas pretestības mērīšanai ar augstu pārbaudes spriegumu.
• Tā nav specializēta elektroenerģijas jaudas, patēriņa vai elektrotīkla kvalitātes analizēšanas ierīce.

Tehniskie parametri

Piezīme: tabulā norādīti atsevišķi mērīšanas diapazoni un ražotāja deklarētie pamata precizitātes rādītāji. Precizitāte konkrētā diapazonā var būt atkarīga no mērīšanas apstākļiem un signāla raksturlielumiem. Norādītie diapazoni nenozīmē vienādu precizitāti visā diapazonā.

Konstrukcija un vadība

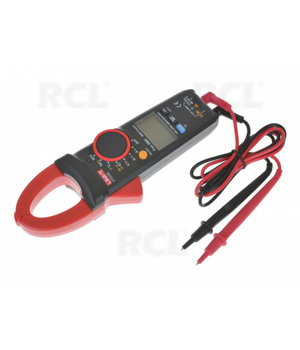

UT213C ir aprīkots ar strāvas mērīšanas knaiblēm ar 30 mm atvērumu, LCD displeju ar apgaismojumu un iebūvētu lukturīti. Galvenās mērīšanas funkcijas izvēlas ar grozāmo pārslēgu, savukārt papildu funkcijas aktivizē ar vadības pogām.

Kompaktais rokas korpuss ir piemērots elektroinstalāciju pārbaudei, iekārtu remontam un diagnostikas darbiem.

Svarīgi lietošanas un drošības norādījumi

• Nepārsniedziet ierīces noteiktās sprieguma un strāvas mērīšanas robežas un CAT III 600 V drošības kategorijas ierobežojumus.
• Pirms mērīšanas pārbaudiet knaibļu, mērtaustu un izolācijas stāvokli.
• Mērot strāvu, aptveriet ar knaiblēm tikai vienu vadītāju un pārliecinieties, ka knaibļu spīles ir pilnībā aizvērtas.
• Pretestību, kapacitāti, diodes un ķēdes nepārtrauktību pārbaudiet tikai pēc barošanas atvienošanas. Pirms kapacitātes mērīšanas izlādējiet kondensatorus.
• NCV indikācijas neesamība nepierāda, ka ķēdē nav bīstama sprieguma. Sprieguma neesamības pārbaudei izmantojiet atbilstošu pārbaudes metodi un instrumentu.
• Pieļaujamais temperatūras mērīšanas diapazons ir atkarīgs arī no izmantotās temperatūras zondes raksturlielumiem.
• Pirms lietošanas iepazīstieties ar ražotāja instrukciju un elektrodrošības prasībām.

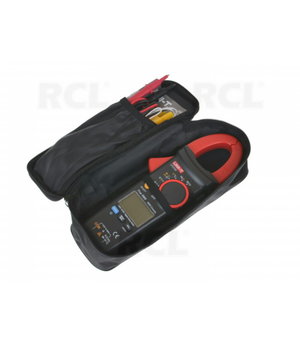

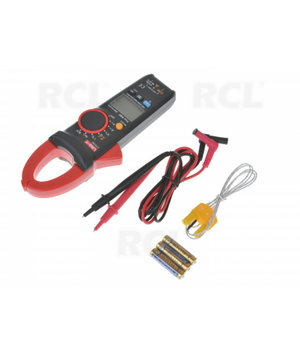

Komplektācija

• UNI-T UT213C digitālās strāvas mērīšanas knaibles.
• Mērtaustu komplekts.
• Kontakta temperatūras zonde.
• Pārnēsāšanas soma.
