Dakšveida strāvas mērītājs UNI-T UT256, AC/DC 60 A, True RMS, NCV

Dakšveida strāvas mērītājs UNI-T UT256, AC/DC 60 A, True RMS, NCV

UNI-T UT256 ir kompakts digitālais dakšveida strāvas mērītājs, kas paredzēts maiņstrāvas (AC) un līdzstrāvas (DC) mērīšanai līdz 60 A, nepārtraucot elektrisko ķēdi. Atvērtā mērīšanas dakša ar 10 mm atvērumu ļauj ērti piekļūt atsevišķiem vadītājiem šaurās vietās, savukārt True RMS tehnoloģija nodrošina maiņstrāvas patiesās efektīvās vērtības mērīšanu, arī ja signāla forma nav sinusoidāla. Ierīce ir aprīkota arī ar bezkontakta sprieguma noteikšanas funkciju (NCV), izgaismotu LCD displeju un mērījumu rezultātu fiksēšanu.

Galvenie parametri: AC/DC 60 A • True RMS • 0,1 A izšķirtspēja • 10 mm dakšas atvērums • NCV • CAT III 600 V

Galvenās priekšrocības

• AC/DC strāvas mērīšana līdz 60 A – ļauj izmērīt maiņstrāvu un līdzstrāvu, neatvienojot vadītāju un nepārtraucot elektrisko ķēdi.
• Atvērta 10 mm mērīšanas dakša – atvieglo piekļuvi atsevišķiem vadītājiem vietās, kur parasto strāvas knaibļu izmantošana ir apgrūtināta.
• True RMS mērīšana – nodrošina maiņstrāvas patiesās efektīvās vērtības noteikšanu, tostarp nesinusoidāliem signāliem.
• Bezkontakta sprieguma noteikšana (NCV) – dakšas galā iebūvētais sensors ļauj noteikt maiņsprieguma klātbūtnes pazīmes ar skaņas un gaismas indikāciju.
• Nulles iestatīšana (ZERO) – ļauj iestatīt nulles atskaites vērtību, kas ir īpaši noderīgi līdzstrāvas mērījumos.
• Relatīvo mērījumu režīms (REL) – ļauj salīdzināt pašreizējo mērījumu ar saglabātu atskaites vērtību.
• Datu fiksēšana (HOLD) – saglabā mērījuma rezultātu displejā ērtākai nolasīšanai.
• LCD displeja apgaismojums – uzlabo rādījumu salasāmību nepietiekamā apgaismojumā.
• Automātiska mērīšanas diapazona izvēle – vienkāršo ierīces lietošanu.
• Automātiska izslēgšanās (APO) – palīdz taupīt bateriju enerģiju, izslēdzot ierīci pēc aptuveni 30 minūšu neaktivitātes; funkciju var atspējot.

Pielietojums

UNI-T UT256 paredzēts elektroinstalāciju pārbaudei, elektroiekārtu apkopei un diagnostikai situācijās, kad nepieciešams izmērīt strāvu līdz 60 A atsevišķā vadītājā.

Ierīci var izmantot:

• Elektriskajos sadales skapjos un elektroinstalācijas ķēdēs.
• Elektroiekārtu patērētās strāvas kontrolei.
• Līdzstrāvas barošanas ķēžu diagnostikai.
• Elektrisko slodžu un iekārtu darbības pārbaudei.
• Maiņsprieguma klātbūtnes sākotnējai noteikšanai ar NCV funkciju.

Šaurais korpuss un atvērtā dakša ir īpaši piemēroti mērījumiem ierobežotā telpā, kur tradicionālo strāvas knaibļu lietošana ir apgrūtināta.

Savietojamība un ierobežojumi

• Mēra maiņstrāvu un līdzstrāvu līdz 60 A atsevišķā vadītājā.
• Vadītāja izmēram jāatbilst 10 mm mērīšanas dakšas atvērumam.
• Deklarētā mērījumu precizitāte tiek garantēta 1–60 A intervālā. Strāvām, kas mazākas par 1 A, precizitāte nav noteikta.
• Maiņstrāvas mērīšanas frekvenču diapazons ir 50–60 Hz.
• NCV funkcija paredzēta maiņsprieguma klātbūtnes pazīmju noteikšanai, nevis sprieguma skaitliskās vērtības mērīšanai.
• NCV jutība ir atkarīga no attāluma, vadītāja novietojuma un mērīšanas apstākļiem.
• Ierīce nav universāls multimetrs: sprieguma, pretestības, kapacitātes un citu elektrisko lielumu kvantitatīva mērīšana nav paredzēta.
• Lai pareizi izmērītu strāvu, mērīšanas dakšā jāievieto viens vadītājs. Vienlaikus aptverot fāzes un atpakaļstrāvas vadītāju, magnētiskie lauki var savstarpēji kompensēties un radīt nepareizus rādījumus.

Tehniskie parametri

Parametrs	Vērtība
Modelis	UNI-T UT256
Ierīces tips	Digitālais dakšveida AC/DC strāvas mērītājs
Mērīšanas tehnoloģija	True RMS (AC)
Maiņstrāvas mērīšanas diapazons	60,0 A
Līdzstrāvas mērīšanas diapazons	60,0 A
AC/DC mērījumu izšķirtspēja	0,1 A
AC precizitāte, 1,0–3,0 A	±(2 % no rādījuma + 10 mazāk nozīmīgākā cipara vienības)
AC precizitāte, >3,0–60,0 A	±(2 % no rādījuma + 5 mazāk nozīmīgākā cipara vienības)
DC precizitāte, 1,0–3,0 A	±(2 % no rādījuma + 10 mazāk nozīmīgākā cipara vienības)
DC precizitāte, >3,0–60,0 A	±(2 % no rādījuma + 5 mazāk nozīmīgākā cipara vienības)
Garantētās precizitātes intervāls	1–60 A
Maiņstrāvas frekvenču diapazons	50–60 Hz
Displeja skaitījumu skaits	600
Diapazona izvēle	Automātiska
Polaritātes indikācija	Automātiska
Mērīšanas dakšas atvērums	10 mm
Bezkontakta sprieguma noteikšana	NCV, 50–60 Hz
NCV indikācija	Skaņas un gaismas
Rādījumu fiksēšana	HOLD
Relatīvie mērījumi	REL
Nulles iestatīšana	ZERO
Displeja apgaismojums	Ir
Zema bateriju uzlādes līmeņa indikācija	Ir
Automātiska izslēgšanās	Aptuveni pēc 30 min.; atspējojama
Elektrodrošības kategorija	CAT III 600 V
Piemērojamie standarti	IEC/EN 61010-1, IEC/EN 61010-2-033, EN 61326-1
Izolācija	Dubultā
Piesārņojuma pakāpe	2
Kritiena izturības pārbaude	1 m
Barošana	2 × 1,5 V AAA baterijas
Darba temperatūra	0–30 °C (≤80 % RH); 30–40 °C (≤75 % RH); 40–50 °C (≤45 % RH)
Uzglabāšanas temperatūra	–20–60 °C (≤80 % RH)
Maksimālais darba augstums	2000 m
Izmēri	171 × 42 × 28 mm
Svars	Aptuveni 120 g ar baterijām
Korpusa krāsa	Sarkana / pelēka
Ražotāja norādītie marķējumi	CE, UKCA, cETLus

Precizitātes nosacījumi: precizitāte izteikta kā ±(% no rādījuma + mazāk nozīmīgākā cipara vienību skaits). Norādītā precizitāte attiecas uz apkārtējās vides temperatūru 23 ± 5 °C un relatīvo mitrumu, kas nepārsniedz 80 %. Ārpus 18–28 °C temperatūras intervāla piemēro papildu temperatūras kļūdas koeficientu saskaņā ar ražotāja instrukciju.

Konstrukcija un vadība

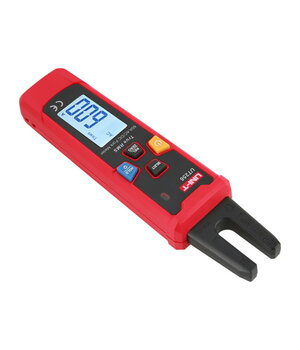

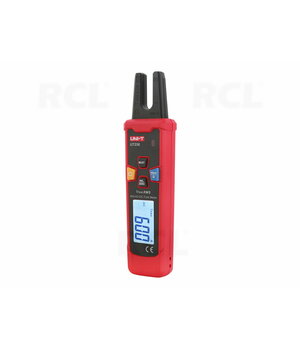

Ierīcei ir šaurs korpuss ar atvērtu U veida mērīšanas dakšu augšējā daļā. Dakšas galā atrodas NCV sensors.

LCD displejā tiek parādīti strāvas mērījumu rezultāti, AC/DC režīms, polaritāte un HOLD, REL, ZERO un citu funkciju indikatori. Vadības pogas ļauj izvēlēties mērīšanas režīmu, fiksēt rādījumu, ieslēgt displeja apgaismojumu un izmantot atskaites funkcijas.

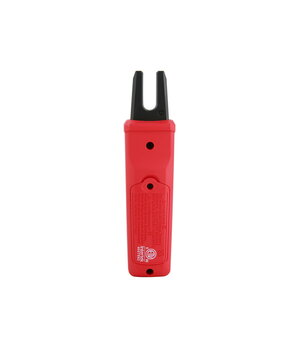

Bateriju nodalījums atrodas korpusa aizmugurē.

Svarīgi lietošanas un drošības norādījumi

• Nepārsniedziet maksimālo mērāmo strāvu 60 A.
• Ievērojiet CAT III 600 V elektrodrošības kategorijas ierobežojumus.
• Mērīšanas laikā turiet pirkstus aiz aizsargājošās korpusa robežas.
• Pirms mērīšanas izvēlieties atbilstošu AC vai DC režīmu.
• NCV funkciju nedrīkst izmantot kā vienīgo metodi, lai pārliecinātos par sprieguma neesamību. Pirms pieskaršanās vadītājiem pārbaudiet sprieguma neesamību ar piemērotu kontakta sprieguma testeri.
• Mērījumu rezultātus var ietekmēt vadītāja novietojums, attālums un elektromagnētiskie traucējumi.
• Nelietojiet ierīci, ja tās korpuss ir bojāts vai bateriju nodalījuma vāciņš nav pareizi aizvērts.
• Neizmantojiet ierīci paaugstināta mitruma apstākļos, uzliesmojošu gāzu klātbūtnē vai citos ražotāja instrukcijā norādītajos bīstamos apstākļos.

Komplektācija

• UNI-T UT256 dakšveida strāvas mērītājs.
• 2 × 1,5 V AAA baterijas.
• Pārnēsāšanas maciņš.
• Rokas siksniņa.
