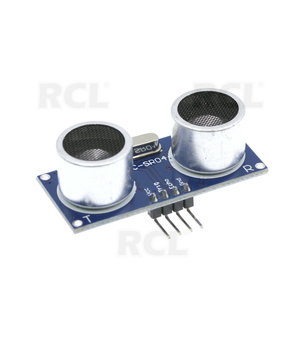

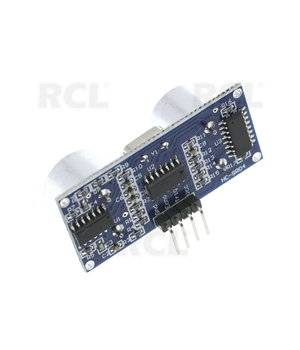

Nuotolio matavimo modulis HC-SR04P 3.3-5V, ultragarsinis
Kodas ABHCSR04P- Svoris bruto 10.00g
Eshop kaina: 3,50 €
| Kiekis: | 3+ | 5+ |
| Kaina: | 3,01 | 2,09 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekės neturime (0) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (2) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (1) | |
Prekės aprašymas
Darbinė įtampa: 3,3 V-5 V (DC)
Statinė srovė: mažiau nei 2 mA.
Išėjimo signalas: elektrinio dažnio signalas, aukštas lygis 5 V, žemas lygis 0 V.
Jutiklio kampas: ne daugiau kaip 15 laipsnių.
Aptikimo atstumas: 2 cm - 450 cm.
Didelis tikslumas: Iki 0,3 cm
Trigerio įvesties signalas: 10us TTL impulsas
Echo signalas: TTL PWL signalo išvestis
Prijungimo režimas:
VCC
paleidiklis(T)
aidas(R)
GND
Pastaba: modulis turi būti įdėtas į grandinę prieš įjungiant maitinimą, kad būtų išvengta netinkamo veikimo; jei taip atsitiko - išjunkite/įjunkite maitinimą.
Modulio veikimo principas:
Priimkite IO trigerį per bent 10 s aukšto lygio signalo seką.
Modulis automatiškai siunčia aštuonias 40 khz kvadratines bangas ir automatiškai nustato, ar gauna impulsinį signalą.
grįžtamasis impulsinis signalas.
Jei yra grįžtamųjų signalų, per aukšto lygio išvestį ir aukšto lygio tęstinumo laikas yra laikas nuo ultragarso perdavimo iki priėmimo. Bandymo atstumas = (aukšto lygio laikas * garso greitis (340M/S) / 2.
Pastaba :
Šis modulis netinka prijungti prie elektros tinklo, jei norite prijungti šį modulį prie
elektroninį maitinimo šaltinį, pirmiausia prijunkite šio modulio GND gnybtą, kitaip tai turės įtakos normaliam modulio veikimui.
normalus modulio veikimas
