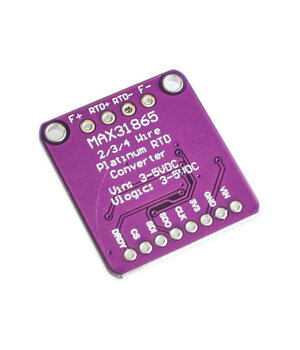

TEMPERATŪROS JUTIKLIO modulis MAX31865, skirtas RTD PT100 jutikliui
Kodas ABTT009- Svoris bruto 6.00g
Eshop kaina: 11,45 €
| Kiekis: | 5+ | 10+ |
| Kaina: | 10,53 | 9,86 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekę turime (1) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (2) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (2) | |
Prekės aprašymas
Tiksliam temperatūros matavimui niekas neprilygsta platininiam jutikliui. Varžiniai temperatūros jutikliai (RTD) - tai temperatūros jutikliai, kuriuose yra rezistorius - keičiantis temperatūrai, keičiasi varžos vertė. PT100 jutiklyje rezistorius yra nedidelė platinos juostelė, kurios varža esant 0 °C temperatūrai yra 100 omų, todėl jis vadinamas PT100. Palyginti su dauguma NTC/PTC termistorių, PT tipo termistoriai yra daug stabilesni ir tikslesni. PT100 jau daugelį metų naudojami temperatūrai matuoti laboratorijose ir pramoniniuose procesuose, nes jie pasižymi tikslumu (geresniu nei termoporos) ir stabilumu.
Tačiau, norėdami išgauti tokį tikslumą iš PT100 jutiklio, turite naudoti stiprintuvą, skirtą mažos varžos rodmenims nuskaityti. Dar geriau naudoti stiprintuvą, kuris gali automatiškai reguliuoti ir kompensuoti jungiamųjų laidų varžą. Todėl temperatūros jutiklio modulis su MAX31865 keitikliu yra skirtas naudoti su bet kokiu 2, 3 ar 4 laidų PT100 RTD jutikliu.
MAX31865 atitinka visus reikalavimus susijusius su termometrais, ir netgi gali kompensuoti 3 arba 4 laidų jutiklių laidų varža, kad būtų užtikrintas didesnis tikslumas. Prijunkite prie jo bet kurį mikrovaldiklį per SPI ir nuskaitykite varžos santykį iš vidinio ADC. Kaip etaloninis yra naudojamas 430Ω 0.1% rezistorius.
5 V įtampos reikalavimus atitinkantis "breakout'as su 3,3 V reguliatoriumi ir lygių keitimu įgalina modulį naudoti su bet kuriu "Arduino" ar kitu mikrovaldikliu.

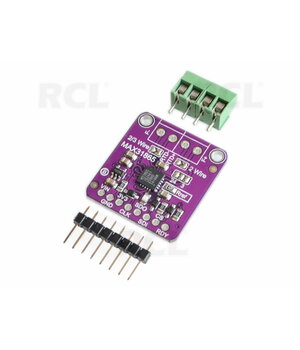

Komplekte yra papildomos jungtys. Reikalingas PT100 temperatūros matavimo jutiklis į komplektą neįeina - įsigyjamas papildomai (prek.kodas CJJ0078).
