SKAITMENINIS TERMOSTATAS (temperatūros reguliatorius) W3230, -55°C~120°C, 24VDC

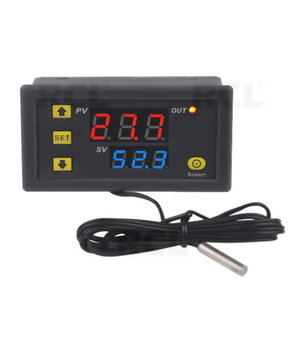

W3230 skaitmeninis termostatas su laidiniu temperatūros jutikliu yra sprendimas, kur reikia kontroliuoti oro temperatūrą, pvz. pirtyse ar namuose. Termostatas turi raudoną ir mėlyną LED indikaciją, kuriuose rodoma nustatyta ir esama temperatūros. Didelis prietaiso privalumas yra platus matavimo diapazonas: nuo -50°C iki 120°C.

Techniniai duomenys ir savybės:

Integruotas vandeniui atsparus jutiklis NTC 10 K su kabeliu
Jutiklio kabelio ilgis: ~100 cm

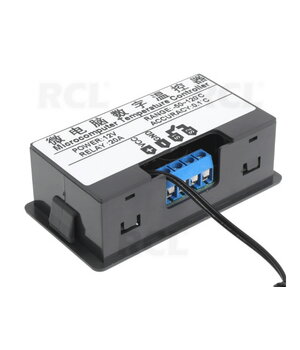

Išėjimas: relė - schema pateikta ant korpuso
Temperatūros matavimo diapazonas: nuo -50°C iki 120°C
Matavimo paklaida: ± 0,1°C
Maitinimas: 24VDC
Valdoma įtampa ir srovė: 10A 250 V AC / 12 V DC - 20A

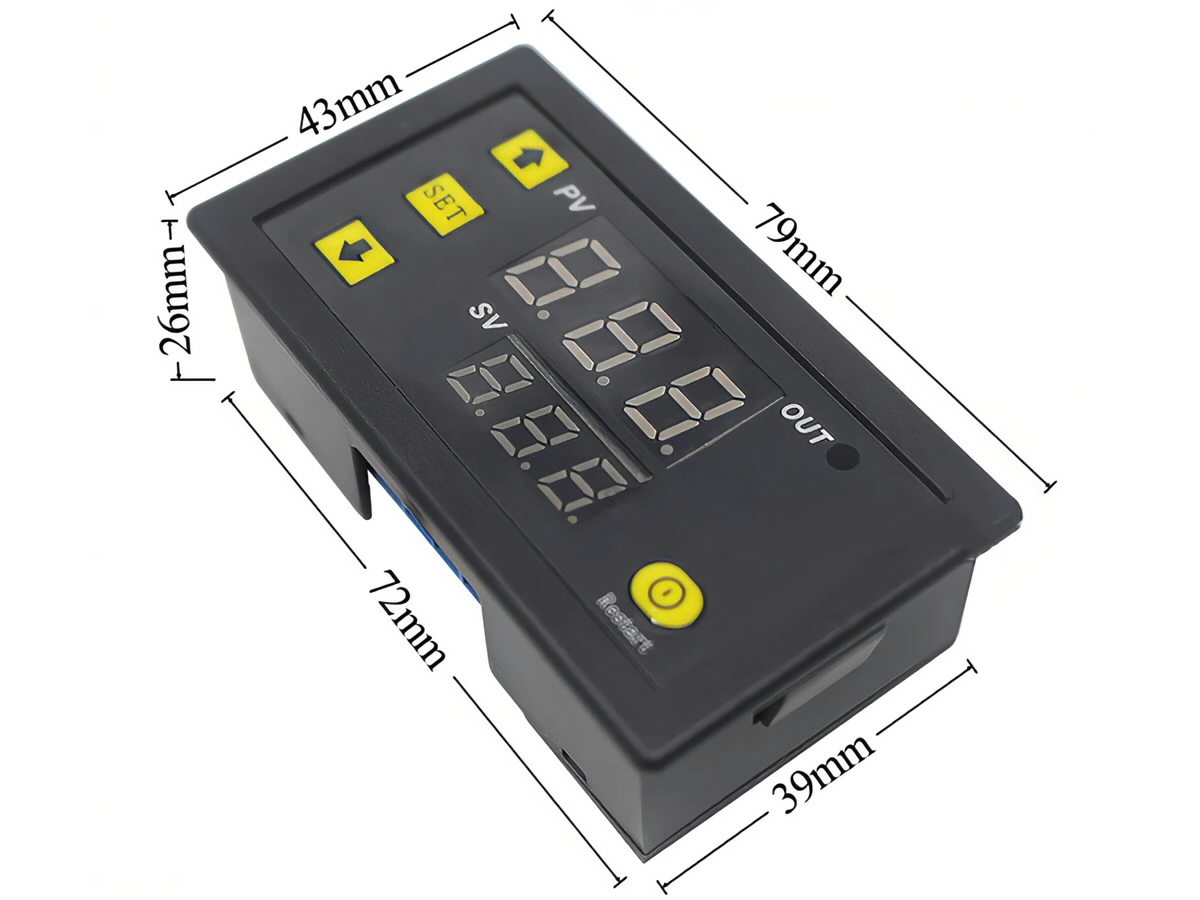

Viso prietaiso matmenys: 79x43x26mm

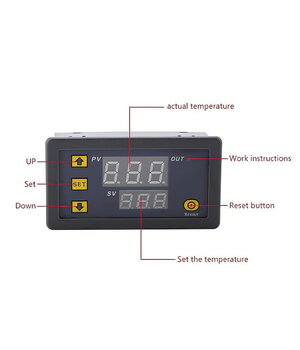

Valdymas:

MENIU - norėdami patekti į programavimo sistemą, palaikykite SET mygtuką maždaug 4-5 sekundes. Programavimo režimo pasirinkimas P0 - P6, pasirenkamas mygtukais + ir - įėjimas į pasirinktą režimą patvirtinamas paspaudus mygtuką SET patvirtinkite pasirinktą reikšmę paspausdami mygtuką SET.

Programavimo režimai P0 - P6

P0 - pasirinkimas C / H aušinimas ar šildymas
P1 - histerezės atsako diapazonas, pasirinkimas nuo 0,5 iki 15 ° C
P2 - viršutinė temperatūros riba (120 * C pagal nutylėjimą) diapazonas nuo -45 ° C iki 120 ° C
P3 - apatinė temperatūros riba (numatytoji –55 * C) diapazonas nuo –55 ° C iki 120 ° C
P4 - termometro kalibravimas diapazone nuo -7 ° C iki 7 ° C (nustatomas, kai neteisingi temperatūros rodmenys)
P5 - relės įjungimo laikas nuo 0 iki 10 min
P6 - per aukštos temperatūros aliarmas, reguliuojamas nuo 0 iki 110 ° C tuo pačiu metu mygtukų + ir - įjungimas maitinimo įtampos įjungimo metu atstato gamyklinius nustatymu
