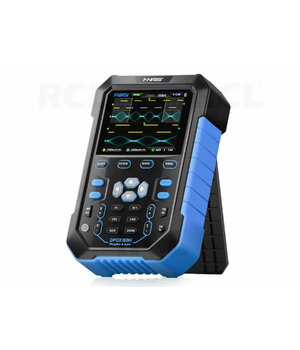

FNIRSI DPOX180H 180MHz

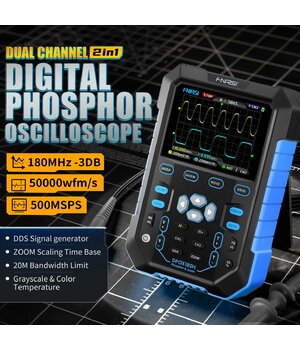

FNIRSI DPOX180H – profesionalus dviejų kanalų skaitmeninis osciloskopas su integruotu funkcinių signalų generatoriumi, skirtas elektronikos kūrimui, remontui, laboratoriniams matavimams, automatikos diagnostikai ir mokymui. Vieni iš išskirtinių šio modelio privalumų – 180 MHz analoginė dažnių juosta, iki 500 MSa/s realaus laiko diskretizavimo sparta, Digital Phosphor technologija, iki 50000 bangų formų atnaujinimo dažnis per sekundę, integruotas 20 MHz DDS signalų generatorius, FFT analizė, X-Y režimas, 120 Kpts atmintis bei didelės raiškos IPS ekranas. Prietaisas leidžia ne tik tiksliai analizuoti elektrinius signalus, bet ir generuoti įvairių formų testinius signalus, todėl gali pakeisti du atskirus laboratorinius prietaisus.

Funkcijos

• 2 kanalų skaitmeninis osciloskopas
• 180 MHz analoginė dažnių juosta
• Iki 500 MSa/s realaus laiko diskretizavimo sparta

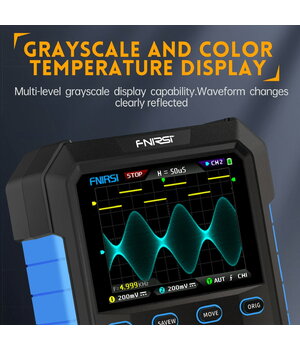

• Digital Phosphor (DPO) technologija
• Iki 50000 bangų formų atnaujinimo dažnis per sekundę

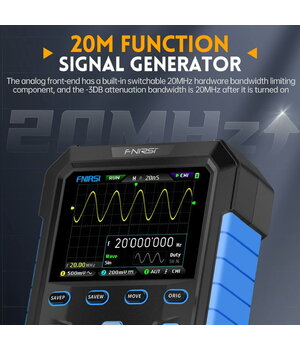

• Integruotas 20 MHz DDS funkcinių signalų generatorius
• Sinusinės bangos generavimas
• Stačiakampės bangos generavimas
• Trikampės bangos generavimas
• Impulsinių signalų generavimas
• Rampinių signalų generavimas
• Triukšmo signalų generavimas
• Savavališkų (Arbitrary) bangų formų generavimas
• FFT spektro analizė
• X-Y darbo režimas
• Kursorių matavimai
• Automatiniai matavimai
• Automatinis amplitudės, periodo ir dažnio nustatymas
• Matavimo statistikos funkcija

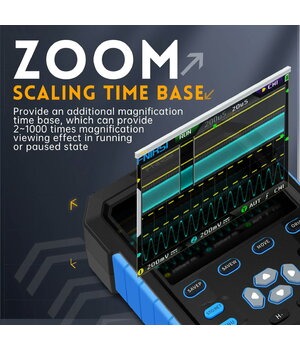

• Signalo priartinimas (Zoom)
• Bangų formų išsaugojimas vidinėje atmintyje
• Ekrano kopijų išsaugojimas
• Duomenų eksportas per USB
• USB Type-C jungtis
• Automatinis osciloskopo kalibravimas
• Kintamas trigerio lygis
• Krašto (Edge) trigeris
• Impulso pločio (Pulse Width) trigeris
• Vaizdo signalo (Video) trigeris
• Vienkartinio įvykio (Single) fiksavimas
• Normalus ir automatinis trigerio režimai
• AC ir DC įėjimo sujungimas
• Dažnių juostos ribojimas
• Automatinis triukšmo filtravimas
• HOLD funkcija
• Automatinis parametrų išsaugojimas
• Lietimui atsparūs mygtukai

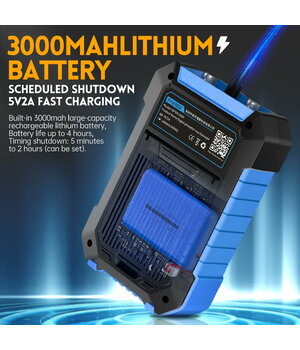

• Integruotas 3000 mAh ličio akumuliatorius
• USB Type-C akumuliatoriaus įkrovimas
• Kompaktiškas nešiojamas korpusas

Techniniai parametrai

• Modelis: DPOX180H
• Osciloskopo kanalų skaičius: 2
• Analoginė dažnių juosta: 180 MHz
• Maksimali realaus laiko diskretizavimo sparta: 500 MSa/s
• Maksimalus bangų formų atnaujinimo dažnis: 50000 wfms/s
• Atminties gylis: 120 Kpts
• Vertikalioji raiška: 8 bitai
• Įėjimo varža: 1 MΩ
• Maksimali įėjimo įtampa: ±400 V
• Vertikalus jautrumas: nuo 5 mV/div iki 10 V/div
• Horizontalus laiko pagrindas: nuo 5 ns/div iki 50 s/div
• Trigerio tipai: Edge, Pulse Width, Video
• FFT analizė: yra
• X-Y režimas: yra
• Automatiniai matavimai: yra
• Kursorių matavimai: yra
• Signalo priartinimas (Zoom): yra
• Dažnių juostos ribojimas: yra
• Triukšmo filtravimas: yra
• Funkcinių signalų generatorius: integruotas
• Generatoriaus maksimalus dažnis: 20 MHz
• Generuojamos bangų formos: sinusinė, stačiakampė, trikampė, impulsinė, rampinė, triukšmo ir savavališkos bangų formos
• Ekranas: 2,8 colių spalvinis IPS
• Ekrano raiška: 320 × 240 taškų
• USB sąsaja: USB Type-C
• Bangų formų išsaugojimas: yra
• Ekrano kopijų išsaugojimas: yra
• Duomenų eksportas į kompiuterį: yra
• Maitinimas: integruotas ličio akumuliatorius
• Akumuliatoriaus talpa: 3000 mAh
• Įkrovimas: USB Type-C
• Darbinė temperatūra: nuo 0 °C iki +40 °C
• Laikymo temperatūra: nuo –20 °C iki +60 °C
• Santykinė oro drėgmė darbo metu: mažiau kaip 75 %
• Santykinė oro drėgmė laikymo metu: mažiau kaip 80 %
• Matmenys: apie 190 × 120 × 54 mm
• Svoris: apie 650 g

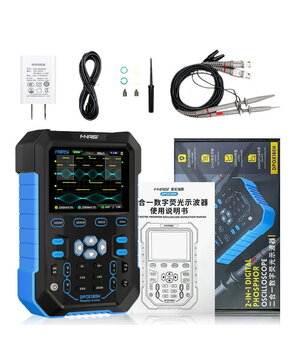

Komplektacija

• FNIRSI DPOX180H osciloskopas
• 2 oscilloskopo zondai
• USB Type-C įkrovimo laidas
• Maitinimo adapteris
• Naudojimo instrukcija
