OSCILOSKOPAS FNIRSI 2C53T Plus, 3IN1, su True RMS multimetru ir DDS signalų generatoriumi

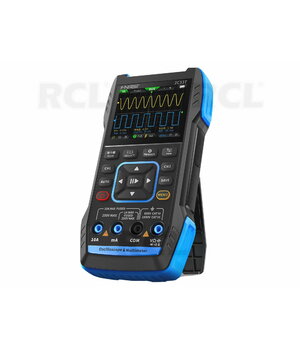

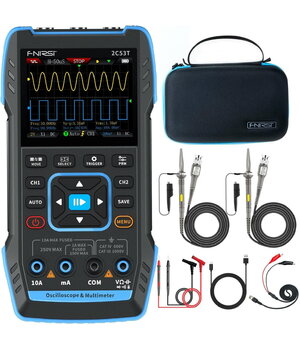

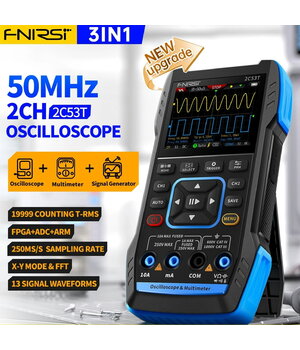

FNIRSI 2C53T Plus – daugiafunkcis nešiojamasis matavimo prietaisas, viename korpuse apjungiantis dviejų kanalų skaitmeninį osciloskopą, 19999 atskaitų True RMS multimetrą ir DDS funkcinių signalų generatorių. „Plus“ versija išsiskiria patobulintu dviejų kanalų osciloskopu, kurio analoginės dažnių juostos plotis siekia 50 MHz, o realiojo laiko diskretizavimo dažnis – 250 MSa/s. Lyginant su ankstesne standartine versija, papildomai įdiegtos matematinės signalų operacijos, FFT spektrinė analizė, kursorių matavimai, X–Y atvaizdavimo ir signalo išlaikymo režimai, o multimetro skiriamoji geba padidinta iki 19999 atskaitų. Integruotas akumuliatorius ir kompaktiškas korpusas pritaikyti elektroninės įrangos diagnostikai, remontui, derinimui ir matavimams darbo vietoje arba išvykose.

Funkcijos

• Dviejų nepriklausomų signalų matavimas ir atvaizdavimas
• Vienalaikis dviejų signalų formų stebėjimas ir palyginimas
• Automatinis signalo formos nustatymas ir pritaikymas ekranui
• Automatinis 12 signalo parametrų matavimas
• Įtampos ir laiko matavimas naudojant kursorius
• Matematinės operacijos su matavimo kanalų signalais
• FFT spektrinė signalų analizė
• X–Y atvaizdavimo režimas
• Signalo išlaikymo (Persistence) režimas
• Y–T ir slenkančio vaizdo (Roll) atvaizdavimo režimai
• Automatinis, normalus ir vienkartinis paleidimo režimai
• Paleidimas pagal kylančią arba krintančią signalo fronto briauną
• Automatinis ir rankinis multimetro matavimo diapazonų parinkimas
• Tikrosios efektinės vertės (True RMS) matavimas
• Nuolatinės ir kintamosios įtampos matavimas
• Nuolatinės ir kintamosios srovės matavimas
• Varžos ir elektrinės talpos matavimas
• Dažnio matavimas
• Temperatūros matavimas
• Diodų tikrinimas
• Elektrinės grandinės vientisumo tikrinimas
• Išmatuotos vertės išlaikymo (HOLD) funkcija
• Integruotas DDS funkcinių signalų generatorius
• 13 tipų signalų generavimas
• Generuojamo signalo dažnio, amplitudės ir užpildymo koeficiento reguliavimas
• Matuojamų signalų formų išsaugojimas
• Automatinio išsijungimo funkcija
• Integruotas įkraunamas ličio jonų akumuliatorius
• Įkrovimas per USB Type-C jungtį

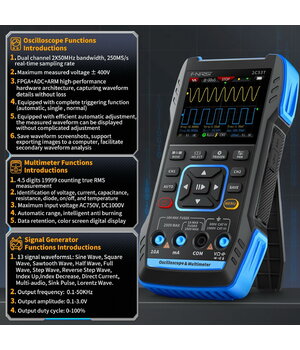

Techniniai parametrai

• Prietaiso tipas: nešiojamasis skaitmeninis osciloskopas, multimetras ir DDS funkcinių signalų generatorius
• Osciloskopo kanalų skaičius: 2

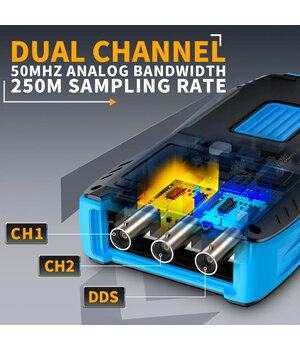

• Analoginės dažnių juostos plotis: iki 50 MHz
• Realiojo laiko diskretizavimo dažnis: iki 250 MSa/s
• Įrašo atminties gylis: 1 K taškų
• Vertikalus jautrumas: nuo 10 mV/div iki 10 V/div
• Laiko bazės diapazonas: nuo 10 ns/div iki 50 s/div
• Įėjimo ryšys: AC / DC
• Įėjimo varža: 1 MΩ
• Zondo slopinimo koeficientai: 1× / 10×
• Didžiausia leistina osciloskopo įėjimo įtampa: 400 V
• Paleidimo režimai: Auto / Normal / Single
• Paleidimo frontas: kylantis / krintantis
• Automatiškai matuojamų signalo parametrų skaičius: 12

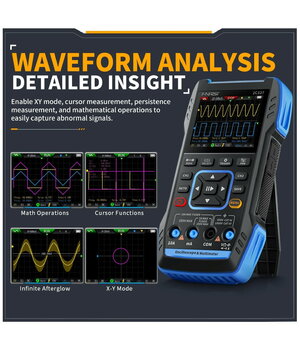

• Matematinės funkcijos: CH1+CH2, CH1−CH2, CH1×CH2, CH1÷CH2, −CH1, −CH2, |CH1|, |CH2|, FFT
• Atvaizdavimo režimai: Y–T / Roll / X–Y / Persistence

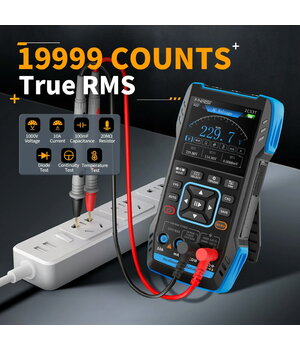

• Multimetro atskaitų skaičius: 19999
• Multimetro matavimo metodas: True RMS
• Matavimo diapazono parinkimas: automatinis / rankinis
• Nuolatinės įtampos matavimo diapazonas: iki 1000 V
• Kintamosios įtampos matavimo diapazonas: iki 750 V
• Nuolatinės ir kintamosios srovės matavimo diapazonas: iki 10 A
• Varžos matavimo diapazonas: iki 199,99 MΩ
• Elektrinės talpos matavimo diapazonas: iki 99,99 mF
• Temperatūros matavimo diapazonas: nuo −20 iki +1000 °C
• Papildomos multimetro funkcijos: diodų tikrinimas, grandinės vientisumo tikrinimas, HOLD
• Signalų generatoriaus tipas: DDS
• Generuojamų signalų formų skaičius: 13
• Didžiausias generatoriaus išėjimo dažnis: 50 kHz
• Generatoriaus dažnio nustatymo žingsnis: 1 Hz
• Reguliuojami generatoriaus parametrai: dažnis, amplitudė ir užpildymo koeficientas
• Ekranas: 2,8 colių spalvinis LCD
• Ekrano skiriamoji geba: 320 × 240 taškų
• Akumuliatoriaus talpa: 3000 mAh
• Veikimo trukmė: iki 6 val.
• Įkrovimo jungtis: USB Type-C
• Įkrovimo parametrai: 5 V DC / 1 A
• Korpuso medžiaga: ABS ir TPE
• Matmenys: apie 177 × 89 × 40 mm
• Masė: apie 345 g
