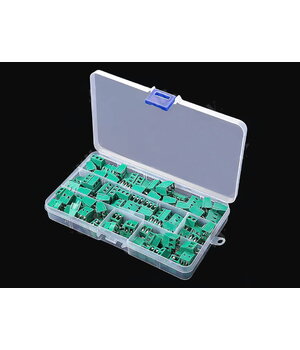

KONTAKTINIŲ KALADĖLIŲ rinkinys, RM=5.0mm, KF128 serija, 2pin - 40vnt, 3pin - 40vnt
Kodas CKKR02- Svoris bruto 280.00g
Eshop kaina: 8,50 €
| Kiekis: | 3+ | 5+ |
| Kaina: | 8,08 | 7,82 |
| Prekės buvimo vietos: | ||
|---|---|---|
| Biuras/Centrinis sandėlis Kaune, Gaižiūnų 5A | Prekės neturime (0) | |
| Parduotuvė Vilniuje, Ukmergės g. 222 | Prekę turime (1) | |
| Parduotuvė Kaune, Savanorių pr. 241 | Prekę turime (1) | |
Aprašymas
80 vnt. KF128-2 / KF128-3 PCB varžtinių gnybtų jungčių rinkinys – tai praktiškas 5,0 mm žingsnio gnybtų komplektas, skirtas laidų prijungimui prie spausdintinių plokščių, maitinimo modulių, valdiklių, automatikos įrangos ir įvairių elektronikos projektų. Rinkinyje esančios 2 kontaktų ir 3 kontaktų jungtys leidžia greitai suformuoti patikimus maitinimo, signalų arba valdymo grandinių prijungimo taškus.
KF128 serijos gnybtai montuojami tiesiai į PCB plokštę ir lituojami per kiaurymes. Laidas fiksuojamas varžtiniu mechanizmu, todėl jungtis yra tvirta, lengvai prižiūrima ir tinkama projektams, kuriuose reikia galimybės laidus prijungti, atjungti ar pakeisti be litavimo.
🔧 Pagrindinės savybės
- ✅ 80 vnt. rinkinys – patogu servisui, prototipavimui ir mažos serijos gamybai
- ✅ KF128-2 ir KF128-3 tipai – 2 kontaktų ir 3 kontaktų PCB gnybtai
- ✅ 5,0 mm kontaktų žingsnis – populiarus standartas maitinimo ir valdymo grandinėms
- ✅ Varžtinis laido fiksavimas – patikimas mechaninis ir elektrinis kontaktas
- ✅ THT / Through-Hole montavimas – montuojama į PCB kiaurymes ir lituojama
- ✅ Žalias izoliacinis korpusas – lengvai atpažįstamas standartinis PCB gnybtų formatas
- ✅ Tinka AC ir DC grandinėms – maitinimo, valdymo, signalų ir žemos įtampos sistemoms
- ✅ Patogu naudoti Arduino, valdiklių, maitinimo blokų ir pramoninės automatikos projektuose
📌 Techniniai parametrai
| Parametras | Reikšmė |
|---|---|
| Serija / modelis | KF128 |
| Jungčių tipas | PCB varžtinis gnybtų blokas |
| Rinkinio tipai | KF128-2, KF128-3 |
| Kontaktų skaičius | 2P ir 3P |

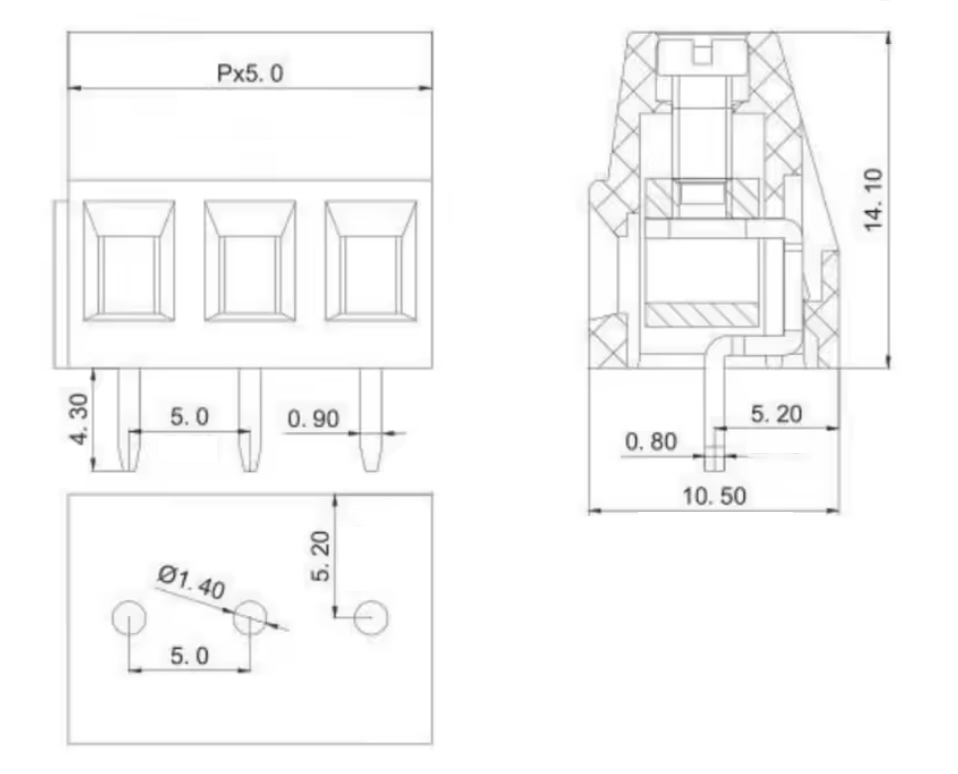

| Kontaktų žingsnis | 5,0 mm |
| Montavimo tipas | THT / Through-Hole, lituojama į PCB |
| Laido fiksavimas | Varžtinis |
| Nominali įtampa | iki 300 V* |
| Nominali srovė | iki 10 A* |
| Tinkamas laido skerspjūvis | dažniausiai 12–24 AWG* |
| Korpuso medžiaga | PA66 |
| Degumo klasė | UL94V-0* |
| Kontaktų medžiaga | Žalvaris, alavuotas paviršius* |
| Korpuso spalva | Žalia |
| Darbinė temperatūra | apie -40 °C iki +105 °C* |
| Paskirtis | Laidų prijungimas prie PCB plokščių |
* Parametrai gali skirtis priklausomai nuo konkretaus gamintojo partijos. Projektuojant galutinį įrenginį rekomenduojama vadovautis konkretaus tiekėjo ar gamintojo techniniu lapu ir ant detalės nurodytais duomenimis.
🧩 Rinkinio sudėtis
Rinkinį sudaro 80 vnt. KF128 serijos PCB varžtinių gnybtų, skirtų 5,0 mm žingsnio jungtims:
- KF128-2 – 2 kontaktų PCB gnybtas - 40vnt
- KF128-3 – 3 kontaktų PCB gnybtas - 40vnt
⚙️ Naudojimo sritys
Šis gnybtų rinkinys tinka:
- maitinimo įvadams PCB plokštėse;
- valdiklių ir automatikos modulių prijungimui;
- LED apšvietimo valdymo grandinėms;
- relinių modulių ir maitinimo šaltinių išvadams;
- Arduino, ESP, Raspberry Pi ir kitų valdiklių projektams;
- pramoninės elektronikos prototipams;
- žemos įtampos AC / DC grandinėms;
- remontui, servisui ir eksperimentiniams projektams.
🔌 Kodėl verta rinktis KF128 gnybtus?
KF128 tipo PCB gnybtai yra vienas populiariausių sprendimų, kai reikia paprasto, patikimo ir ekonomiško laidų prijungimo prie elektroninės plokštės. 5,0 mm žingsnis suteikia pakankamai vietos laidų prijungimui, o varžtinis mechanizmas užtikrina tvirtą kontaktą net tada, kai jungtis naudojama maitinimo arba valdymo grandinėse.
⚠️ Pastabos
- Netinka naudoti viršijant gamintojo nurodytą įtampą ir srovę.
- Montuojant būtina užtikrinti tinkamą litavimo kokybę ir PCB takelių srovės laikomumą.
- Naudojant su 230 V AC grandinėmis būtina laikytis elektros saugos, izoliacijos tarpų ir įrenginio sertifikavimo reikalavimų.
- Rekomenduojama periodiškai patikrinti varžtų priveržimą, ypač įrenginiuose, kuriuose yra vibracija arba temperatūriniai ciklai.
