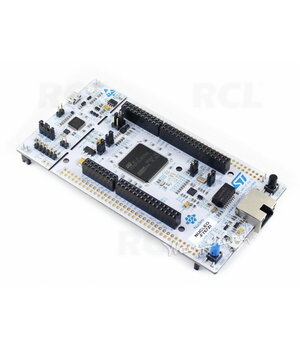

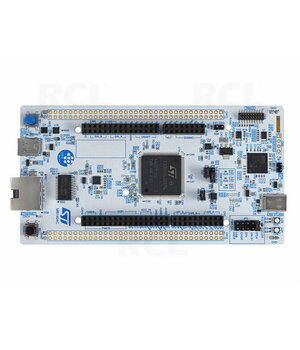

🧩 NUCLEO-F767ZI (STM32 Nucleo-144)

NUCLEO‑F767ZI — отладочная плата STMicroelectronics семейства Nucleo‑144 на базе микроконтроллера STM32F767ZI. Плата подходит для быстрого старта, прототипирования и разработки прошивок: на ней интегрирован программатор/отладчик ST‑LINK/V2‑1, а расширение выполняется через разъёмы Arduino™ Uno V3 (ST Zio) и ST Morpho.

---

⭐ Ключевые особенности

• 🧠 Высокопроизводительный Cortex‑M7 (семейство STM32F7)
• 🛠️ Встроенный ST‑LINK/V2‑1: прошивка/отладка, Mass‑Storage, Virtual COM
• 🔌 Удобное расширение: Arduino Uno V3 (ST Zio) + ST Morpho
• 🌐 Поддержка Ethernet с RJ45 (в зависимости от поддержки MCU/платы)
• 🔋 Гибкое питание: через USB ST‑LINK, через USB‑разъём или внешние источники

---

🧾 Технические параметры (краткая спецификация)

1) Микроконтроллер (STM32F767ZI)

Параметр	Значение
Ядро	Arm® Cortex®‑M7 (32‑бит) с DPFPU + DSP‑инструкциями
Частота CPU	до 216 МГц
Производительность	до ~462 DMIPS (Dhrystone 2.1)
Flash	до 2 МБ (2 банка, read‑while‑write)
SRAM	512 КБ + TCM (инстр./данные) + backup SRAM
Внешняя память	FMC (SRAM/PSRAM/SDRAM, NOR/NAND), Quad‑SPI
Графика	Chrom‑ART (DMA2D), аппаратный JPEG

Примечание: точное количество интерфейсов/периферии зависит от конкретной конфигурации STM32F767.

2) Плата (Nucleo‑144 / NUCLEO‑F767ZI)

Параметр	Значение
Отладка/прошивка	Встроенный ST‑LINK/V2‑1 (Mass Storage, VCP, Debug)
Пользовательские LED	3 светодиода
Кнопки	USER + RESET
Тактирование	кварц 32.768 кГц (LSE)
Разъём отладки	SWD
Разъёмы расширения	ST Zio (Arduino Uno V3), ST Morpho
Сеть	Ethernet RJ45 (в зависимости от поддержки)
USB	USB OTG FS на Micro‑AB; также упоминается «on‑board USB OTG» для отдельных вариантов
Питание	USB ST‑LINK (U5V), USB‑разъём или внешнее питание (E5V/VIN/3.3 V)
Конструкция	Плата разделена на часть ST‑LINK и «target»; часть ST‑LINK можно отломить/отрезать

---

🔌 Разъёмы и интерфейсы (практически)

• ST Zio (Arduino™ Uno V3): совместимость с Arduino‑shield и быстрый старт.
• ST Morpho: вывод большого числа ножек МК для кастомных расширений.
• RJ45 Ethernet: удобно для TCP/IP прототипов (например, lwIP).
• USB OTG (Micro‑AB): режимы device/OTG (FS).
• SWD: профессиональная отладка в STM32CubeIDE / IAR / Keil и др.

---

🧰 ПО и инструменты разработки

• ✅ STM32CubeIDE
• ✅ STM32CubeMX
• ✅ STM32CubeF7 (HAL/LL, CMSIS, middleware, примеры)

---

✅ Где применяется

• 🌐 IoT‑узлы и шлюзы с Ethernet
• ⚙️ Промышленная автоматика и обработка данных
• 🖥️ Графические интерфейсы (DMA2D, JPEG)
• 🔄 Проекты с RTOS (FreeRTOS, Azure RTOS и т. п.)

---
