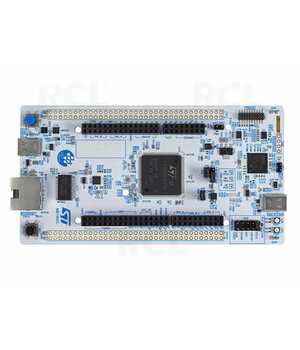

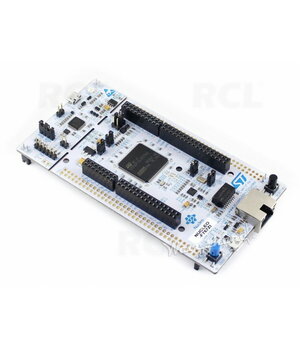

Prototipēšanas plate NUCLEO-F767ZI

🧩 NUCLEO-F767ZI (STM32 Nucleo-144)NUCLEO‑F767ZI ir STMicroelectronics Nucleo‑144 attīstības platforma ar STM32F767ZI mikrokontrolleru. Tā ir paredzēta ātrai novērtēšanai, prototipēšanai un programmaparatūras attīstībai, pateicoties integrētajam ST‑LINK/V2‑1 debugger/programmer un plašajai paplašinājumu ekosistēmai, izmantojot Arduino™ Uno V3 (ST Zio) un ST Morpho galvenes.

⭐ Galvenās iezīmes* 🧠 Augstas veiktspējas Cortex‑M7 MCU (STM32F7 sērija) * 🛠️ Iebūvēts ST‑LINK/V2‑1: programmēšana/debugging, masu atmiņa, virtuālais COM ports * 🔌 Elastīga paplašināšana: Arduino Uno V3 (ST Zio) + ST Morpho savienotāji * 🌐 Ethernet atbalsts ar RJ45 (atkarībā no plāksnes/MCU atbalsta) * 🔋 Vairākas barošanas iespējas: ST‑LINK USB, USB savienotājs vai ārējie avoti--------------------

🧾 Tehniskie parametri (saīsināti)1) Mikrocontrollers (STM32F767ZI)| Pozīcija | Specifikācija | |---|---| | Kodols | Arm® Cortex®‑M7 (32‑bitu) ar DPFPU + DSP instrukcijām | | Maksimālā CPU frekvence | līdz 216 MHz | | Veiktspēja | līdz ~462 DMIPS (Dhrystone 2.1) | | Flash | līdz 2 MB (divkāršs bankas, lasīšana rakstīšanas laikā) | | SRAM | 512 KB + TCM RAM (instrukcijas/dati) + rezerves SRAM | | Ārējā atmiņa | FMC (SRAM/PSRAM/SDRAM, NOR/NAND), Quad‑SPI | | Grafika | Chrom‑ART (DMA2D), aparatūras JPEG |

Piezīme: precīzs perifērijas skaits/funkcijas ir atkarīgas no precīzas STM32F767 ierīces konfigurācijas.

2) Plakne (Nucleo‑144 / NUCLEO‑F767ZI)| Pozīcija | Specifikācija | |---|---| | Debug/programmēšana | Iebūvēts ST‑LINK/V2‑1 (masu atmiņa, VCP, debug) | | Lietotāja LED | 3 lietotāja LED | | Poga | USER + RESET | | Pulksteņi | 32,768 kHz kristāls (LSE) | | Debug savienotājs | SWD | | Paplašināšana | ST Zio (Arduino Uno V3), ST Morpho | | Tīkls | Ethernet RJ45 (atkarībā no atbalsta) | | USB | USB OTG FS uz Micro‑AB; konkrētiem variantiem arī norādīts kā “iebūvēts USB OTG” | | Barošana | ST‑LINK USB U5V, USB savienotājs vai ārēja barošana (E5V/VIN/3,3 V) | | Mehānika | Platiņa ir sadalīta ST‑LINK un mērķa sekcijās; ST‑LINK sekciju var atdalīt |

🔌 Savienotāji un interfeisi (praktisks skats)* ST Zio (Arduino™ Uno V3): ātra aizsardzības saderība un viegla piekļuve kopīgiem signāliem. * ST Morpho: nodrošina plašu MCU pinu klāstu pielāgotām paplašinājuma platēm. * RJ45 Ethernet: noderīgs TCP/IP prototipiem (piem., lwIP). * USB OTG (Micro‑AB): ierīces/OTG režīmi (FS). * SWD: profesionāla kļūdu novēršana STM32CubeIDE / IAR / Keil utt.--------------------

🧰 Programmatūras ekosistēma* ✅ STM32CubeIDE (pilna IDE) * ✅ STM32CubeMX (kontaktu/perifērijas konfigurācija + koda ģenerēšana) * ✅ STM32CubeF7 (HAL/LL, CMSIS, starpprogrammatūra, piemēri)--------------------

✅ Tipiski lietošanas gadījumi* 🌐 Ethernet atbalstoši IoT mezgli/vārtejas * ⚙️ Rūpnieciskā kontrole un augstas caurlaidspējas datu apstrāde * 🖥️ Grafika/lietotāja saskarnes paātrinājums (DMA2D, JPEG) * 🔄 RTOS bāzētas lietojumprogrammas (FreeRTOS, Azure RTOS utt.)--------------------
