🔌 PCF8574T I/O For I2C (IIC) Port Interface Support Cascading Extended Module

📖 Produkta apraksts

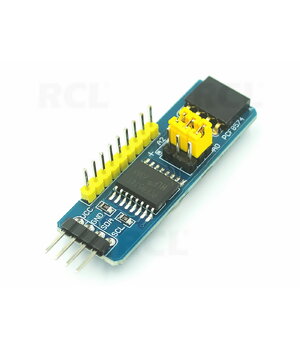

PCF8574T I/O paplašināšanas modulis ir kompakts risinājums mikrokontrolleru GPIO ieeju un izeju paplašināšanai, izmantojot I²C (IIC) sakaru kopni. Modulis ir balstīts uz NXP PCF8574T mikroshēmu un nodrošina 8 papildu digitālās ieejas/izejas, izmantojot tikai divas datu līnijas – SDA un SCL.

Tas ir ideāli piemērots Arduino, ESP8266, ESP32, STM32, Raspberry Pi un citām platformām, kur nepieciešams paplašināt pieejamo GPIO skaitu.

Pateicoties adresācijas iespējām, vienā I²C kopnē iespējams savienot vairākus moduļus, iegūstot līdz pat 64 vai 128 papildu I/O kanāliem. :contentReference[oaicite:3]{index=3}

⭐ Galvenās īpašības

✅ 8 papildu GPIO kanāli

✅ I²C (IIC) sakaru interfeiss

✅ Nepieciešamas tikai SDA un SCL līnijas

✅ Katrs ports izmantojams kā ievade vai izvade

✅ Adreses izvēle ar A0, A1 un A2 kontaktiem

✅ Kaskādes savienošanas iespēja

✅ INT pārtraukuma izvade

✅ Zems enerģijas patēriņš

✅ Tieša LED vadība

✅ Savietojams ar 3,3 V un 5 V loģikas līmeņiem

⚙️ Tehniskie parametri

Parametrs	Vērtība
Mikroshēma	PCF8574T
Interfeiss	I²C (IIC)
Darba spriegums	2,5–6 V DC
GPIO kanālu skaits	8
Kopnes frekvence	Līdz 100 kHz
Adresācijas kontakti	A0, A1, A2
Adrešu skaits	8
Maks. moduļu skaits	8
Maks. paplašinājums	64 I/O
Pārtraukuma izvade	INT (Active LOW)
Loģikas līmenis	3,3 V / 5 V
Strāva uz kanālu	Līdz ±25 mA
Kontaktu solis	2,54 mm

🔧 Pielietojums

• Arduino projekti
• ESP8266 / ESP32 sistēmas
• Raspberry Pi projekti
• LCD displeju vadība
• Tastatūru skenēšana
• Pogu uzraudzība
• Releju vadība
• LED indikācija
• Mājas automatizācija
• IoT ierīces

📦 Komplektācija

• 1 × PCF8574T I²C GPIO paplašināšanas modulis

💡 Priekšrocības

Modulis ļauj ievērojami palielināt mikrokontrollera GPIO skaitu, izmantojot tikai divas I²C sakaru līnijas. Tas nodrošina vienkāršu integrāciju, zemu enerģijas patēriņu un augstu savietojamību ar populārām izstrādes platformām.
