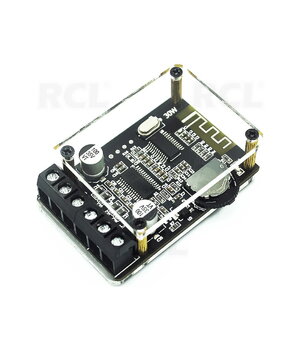

AUDIO Bluetooth modulis XY-P15W, 12-24V 10W/15W/20W/30W/40W, ar korpusu
Kods ABMP09K- Svars bruto 25.00g
E-veikala cena: 6,50 €
| Daudzums: | 3+ | 5+ |
| Cena: | 5,91 | 5,64 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece nav noliktavā (0) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
XY-P15W ir augstas veiktspējas stereo Bluetooth audio modulis ar diviem kanāliem audio signālu izvadei. Tam ir iebūvēts pastiprinātāja modulis, kas ļauj to tieši pieslēgt skaļruņiem. Šis modulis ir ideāli piemērots pašbarojošiem bezvadu Bluetooth skaļruņiem un transponderiem.
Funkcijas:
Darba spriegums: DC 12-24V
Bluetooth versija: 5.0
Sakaru attālums: līdz 15 metriem (bez šķēršļiem)
Jauda (@1KHz):
16Wx2 pie 12V 4Ω
10Wx2 pie 12V 8Ω
15Wx2 pie 16V 8Ω
20Wx2 pie 20V 8Ω
30Wx2 pie 24V 8Ω (nepieciešams papildu dzesēšanas radiators)
Piemēroti skaļruņi (30 W–150 W): 4
Ω (8–12 V barošanas avots) 8
Ω (8–24 V barošanas avots) 16
Ω (8–24 V barošanas avots)
Moduļa aizsardzības mehānismi:
Aizsardzība pret apgrieztu
strāvas padevi Aizsardzība pret īssavienojumu
Aizsardzība pret pārkaršanu ar iespēju atiestatīt

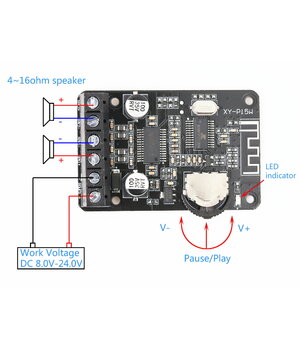

Darbības instrukcijas:
Kad barošana ir ieslēgta, zils indikatorgaismas signāls ātri mirgo un modulis pāriet Bluetooth režīmā. Pēc "paziņojuma signāla" paziņojuma modulis pāriet pāri savienošanas režīmā un gaida savienošanu.
Kad tālruņa Bluetooth ir ieslēgts, parādās 'XY-P15W' (pastiprinātāja plātnes nosaukums), savienojums tiek uzsākts, nospiežot 'XY-P15W”, pēc veiksmīgas savienošanas tiek atskaņots “paziņojuma signāls”, ieslēdzas indikators, var atskaņot mūziku no tālruņa, indikators lēni mirgo, kamēr tiek atskaņota mūzika; kad Bluetooth tiek atvienots, pastiprinātāja plate sagatavo nākamo pāri un pēc “paziņojuma signāla” paziņojuma pāriet pāri savienošanas režīmā, gaidot pāri savienošanu.
Piezīmes:
Pastiprinātāja plati jānovieto pēc iespējas tālāk no WiFi signāla (maršrutētāja), lai izvairītos no traucējumiem.
Ieteicamais barošanas spriegums ir 8–24 V līdzstrāva. Ja spriegums pārsniedz 26 V, mikroshēma var nedarboties.
Ja ir pievienoti 4 Ω skaļruņi, barošanas spriegums nedrīkst pārsniegt 12 V, bet 8 Ω skaļruņiem — 24 V.
Ieteicams izmantot 2A vai lielāku strāvas padevi.
Ja izejas jauda pārsniedz 20W*2, jāpievieno papildu siltuma izkliedētājs.
Lai izvairītos no signāla traucējumiem, nav ieteicams izmantot pārāk garus vadu savienojumus.
Lai izvairītos no skaļruņu bojājumiem, ieteicams izmantot skaļruņus ar jaudu 30W vai vairāk.
Komplektā ietilpst: 1 x XY-P15W stereo Bluetooth jaudas digitālais pastiprinātājs 12 V/24 V 10 W/15 W/20 W/30 W/40 W. 1 x akrila plāksne ar montāžas skrūvēm.
