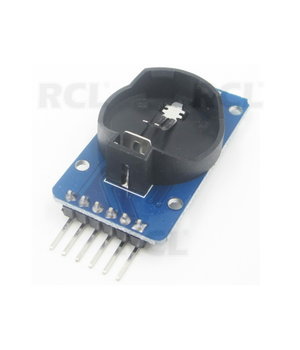

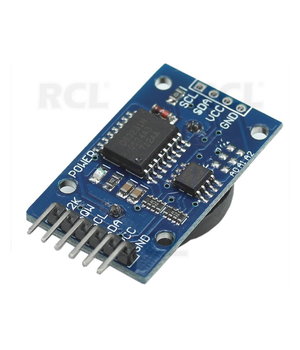

DS3231 AT24C32 IIC precīzijas reālā laika pulksteņa modulis atmiņas modulis Arduino

DS3231 ir zemas cenas, ārkārtīgi precīzs I2C reāllaika pulkstenis (RTC) ar integrētu temperatūras kompensētu kristāla oscilatoru (TCXO) un kristālu. Ierīcē ir baterijas ieeja, kas atvieno galveno barošanas avotu un nodrošina precīzu laika uzskaiti. Integrētais oscilators uzlabo ierīces ilgtermiņa precizitāti un samazina ražošanas līnijas komponentu skaitu. DS3231 ir pieejams komerciālajā un rūpnieciskajā temperatūras diapazonā, izmantojot 16-pin 300mil SO iepakojumu.
RTC uztur informāciju par sekundēm, minūtēm, stundām, dienu, datumu, mēnesi un gadu. Ja mēnesī ir mazāk nekā 31 diena, beigu datums tiek automātiski koriģēts, ieskaitot korekcijas par garo gadu. Pulkstenis darbojas 24 stundu režīmā vai 12 stundu formātā ar AM/PM indikāciju. Nodrošina divus konfigurējamus modinātājus, un kalendāru var iestatīt uz taisnstūra viļņu izeju. Adrese un dati tiek pārraidīti sērijveidā caur I2C divvirzienu autobusu.

Precīza temperatūras kompensēta sprieguma atsauce un komparatora shēma uzrauga VCC statusu, lai atklātu strāvas padeves pārtraukumus, nodrošinātu atiestatīšanas izvadi un, ja nepieciešams, automātiski pārslēgtos uz rezerves strāvas padevi. Turklāt / RST pīns tiek uzraudzīts kā manuāli ģenerēts ?P atiestatījums.

Funkcija:

Līdztekus laika taupīšanai un augstai precizitātei DS3231 ir arī citas funkcijas, kas paplašina sistēmas resursus ar papildu funkcijām un dažādām opcijām. Ierīcē ir integrēts ļoti precīzs digitālais temperatūras sensors, kas pieejams caur I2C * interfeisu (vienlaikus). Šī temperatūras sensora precizitāte ir ± 3 °C. Mikroshēmas barošanas avota vadības shēma var automātiski noteikt un pārvaldīt galveno un rezerves barošanas avotu (t.i., zemsprieguma bateriju), lai pārslēgtos starp barošanas avotiem. Ja galvenais barošanas avots iziet no ierindas, ierīce var turpināt nodrošināt precīzu laiku un temperatūru, un tās darbība netiek ietekmēta. Kad galvenais barošanas avots atkal sāk darboties vai sprieguma vērtība atgriežas pieļaujamā diapazonā, mikroshēmas resetēšanas funkciju var izmantot, lai pārstartētu sistēmas mikroprocesoru.

Specifikācija:

Izmērs: 38 mm (garums) x 22 mm (platums) x 14 mm (augstums)
Svars: 8 g
Darba spriegums: 3,3–5,5 V
Pulksteņa mikroshēma: augstas precizitātes pulksteņa mikroshēma DS3231
Pulksteņa precizitāte: 0–40 °C diapazons, precizitāte 2 ppm, kļūda bija apmēram 1 minūte
. Kalendāra modinātājs ar diviem
programmējamiem taisnstūra viļņu izvadiem
. Reālā laika pulksteņa ģenerators sekundes, minūtes, stundas, dienas, datums, mēnesis un gads, un nodrošina derīgumu līdz 2100. gadam, kompensējot garo
gadu. Mikroshēmas temperatūras sensors ar precizitāti ± 3 °C.
Atmiņas mikroshēmas: AT24C32 (uzglabāšanas kapacitāte 32K)
IIC autobusa interfeiss, maksimālais pārraides ātrums 400KHz (darba spriegums 5V)
Var kaskādēt ar citu IIC ierīci, 24C32 adreses var īsslēgt A0/A1/A2, mainīt noklusējuma adresi 0x57
Iepakojums: vienkāršs antistatiskais iepakojums

Pieslēgšanas instrukcijas (piemēram, ar Arduino uno r3):
SCL ? A5
SDA ? A4
VCC ? 5V
GND ? GND
