PWM kontrolieris, 24V 5A, IRF520
Kods ABREG15- Svars bruto 10.00g
E-veikala cena: 2,80 €
| Daudzums: | 3+ | 5+ |
| Cena: | 2,44 | 1,88 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (7) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (6) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (3) | |
Apraksts

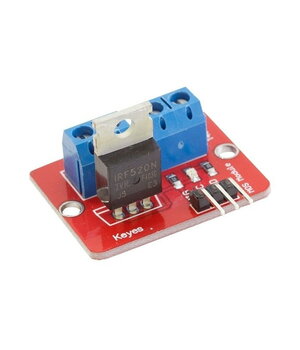

Pateicoties IRF520 kontrolieru modulim, mēs varam kontrolēt līdzstrāvas spriegumu ar PWM signālu, kas ļauj mums kontrolēt: līdzstrāvas motora ātrumu, spuldzes spilgtumu, LED, sildītājus utt.

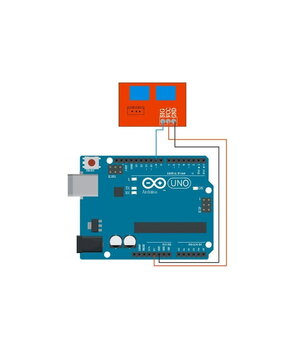

IRF520 N-kanāla MOSFET tranzistors ierīču kontrolei, kuru strāvas patēriņš ir lielāks nekā atļauts kontroles sistēmā, piemēram, Arduino, Raspberry Pi un citās mikroprocesoru sistēmās.
Modulis ir piemērots projekta vai prototipa izstrādei, tāpēc visi DIY entuziasti to novērtēs par vieglu īstenošanu projektā.
Vieglai kontrolei nav nepieciešams mikrokontrollers – jebkurš PWM ģenerators ir pietiekams, lai kontrolētu augstas strāvas ierīces.
Tehniskie dati:
Darba spriegums: 3,3 V – 5 V (saderīgs ar ARDUINO un Raspberry Pi loģiku)
Slodzes spriegums: 0–24 V
Slodzes strāva: līdz 5 A (virs 1 A sistēmai ir nepieciešams papildu dzesēšanas radiators)
Maksimālā jauda 60 W (virs 10 W sistēmai ir nepieciešams papildu dzesēšanas radiators)
Terminālu bloka savienotāji
LED, kas norāda uz strāvas padeves
klātbūtni Izmēri: 33 x 24 mm

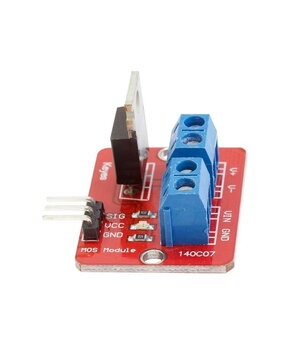

Modulim ir 7 kontakti:
SIG: vadības signāls
VCC: barošanas avots loģiskajai daļai
GND: zemējums
ARK savienotāji:
VIN: ārējais barošanas avots no 0V līdz 24V
GND:
zemējums V-: kontrolētās sistēmas
negatīvais pols V+: kontrolētās sistēmas pozitīvais pols
