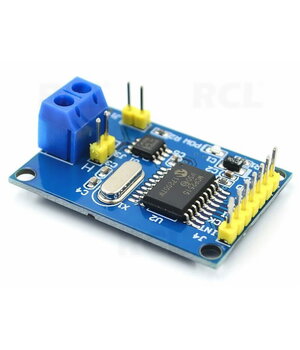

Modulis MCP2515 CAN-šīna ar TJA1050 pārveidotāju (SPI interfeiss)

# 🚗 MCP2515 CAN Bus modulis ar TJA1050 transīveri (SPI interfeiss)

📌 Produkta apraksts

MCP2515 CAN Bus modulis ar TJA1050 ir paredzēts CAN tīklu pieslēgšanai pie 51 MCU, AVR, PIC, STM32, ARM, ESP32, Arduino un citiem SPI interfeisu atbalstošiem mikrokontrolleriem.

Modulis izmanto Microchip MCP2515 CAN kontrolieri un TJA1050 ātrdarbīgo CAN transīveri, nodrošinot pilnvērtīgu CAN komunikācijas risinājumu.

Tas ir piemērots automobiļu elektronikai, rūpnieciskajai automatizācijai, robotikai, enerģētikas sistēmām un IoT projektiem.

---

⚙️ Tehniskie parametri

Parametrs	Vērtība
CAN standarts	CAN 2.0B
Maksimālais ātrums	1 Mb/s
Kontrolieris	MCP2515
CAN transīveris	TJA1050
MCU interfeiss	SPI
SPI frekvence	līdz 10 MHz
Datu garums	0–8 baiti
Kadru tipi	Standarta, paplašinātie, attālinātie
Kristāls	8 MHz
Barošanas spriegums	5 V DC
Darba strāva	apm. 5 mA
Gaidstāves strāva	apm. 1 µA
Terminācijas rezistors	120 Ω
Darba temperatūra	-40°C līdz +85°C
Izmēri	apm. 40 × 28 mm

---

🔌 Pieslēguma kontakti

Kontakts	Apraksts
VCC	+5V barošana
GND	Zeme
CS	SPI izvēles signāls
SO	SPI MISO
SI	SPI MOSI
SCK	SPI pulkstenis
INT	Pārtraukuma izvade
CANH	CAN High
CANL	CAN Low

---

✨ Galvenās īpašības

✅ MCP2515 CAN kontrolieris

✅ TJA1050 ātrdarbīgais CAN transīveris

✅ CAN 2.0B atbalsts

✅ Standarta un paplašinātie CAN kadri

✅ SPI komunikācijas interfeiss

✅ 120 Ω terminācijas rezistors

✅ Barošanas un statusa LED indikatori

✅ Industriāls temperatūras diapazons

✅ Piemērots tālsatiksmes CAN komunikācijai

---

🛠 Pielietojums

• Automobiļu CAN tīkli
• OBD-II diagnostika
• Rūpnieciskā automatizācija
• Robotika
• Vadības sistēmas
• Elektrotransporta projekti
• STM32 izstrāde
• ARM sistēmas
• Arduino projekti
• ESP32 CAN komunikācija
• IoT risinājumi

---
