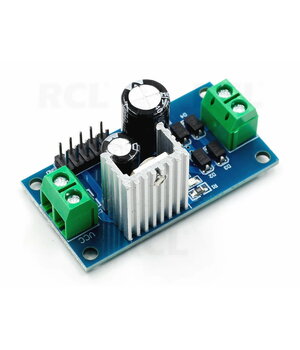

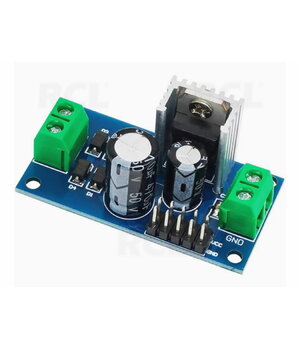

LM7805 Step-Down Power Supply Module – 5 V barošanas stabilizācijas modulis

LM7805 Step-Down Power Supply Module ir kompakts lineārs sprieguma stabilizācijas modulis, kas paredzēts augstāka līdzstrāvas sprieguma pazemināšanai un stabilizēšanai līdz pastāvīgam 5 V DC izejas spriegumam. Modulis ir veidots, izmantojot plaši pazīstamo LM7805 / 7805 sērijas pozitīvo sprieguma regulatoru, kas bieži tiek izmantots elektronikas projektos, vadības sistēmās, prototipēšanā un mācību darbos.

Šis modulis ir ērts risinājums, ja no 7–12 V, 9 V, 12 V adaptera, akumulatora vai cita DC barošanas avota nepieciešams iegūt stabilu 5 V spriegumu. Vienkārša konstrukcija, uzticama darbība un iebūvētās aizsardzības funkcijas padara LM7805 moduli par praktisku izvēli pamata 5 V barošanas risinājumiem.

⚙️ Galvenās īpašības

• 🔌 Stabila 5 V DC izeja
• ⚡ Pazemina augstāku līdzstrāvas spriegumu līdz fiksētam 5 V līmenim
• 🔋 Piemērots lietošanai ar 9 V, 12 V adapteriem, akumulatoriem un citiem DC avotiem
• 🧩 Kompakts modulis, viegli integrējams elektronikas projektos
• 🛡️ Iebūvēta aizsardzība pret pārkaršanu un īssavienojumu
• 🔧 Vienkāršs pieslēgums: ieeja, izeja un kopējais GND
• 📦 Piemērots Arduino, sensoriem, loģikas ķēdēm, releju moduļiem un mazjaudas elektronikai

📐 Tehniskie parametri

🔋 Pielietojums

LM7805 modulis ir piemērots:

• Arduino, AVR, PIC, STM32 un citu mikrokontrolleru barošanai
• Sensoru moduļiem un mazjaudas elektronikas ķēdēm
• 5 V loģikas ķēdēm
• Releju moduļiem, indikatoriem un LED ķēdēm
• Automatizācijas, testēšanas un prototipēšanas sistēmām
• Mācību un laboratorijas elektronikas projektiem
• Pamata līdzstrāvas sprieguma stabilizēšanai

⚠️ Svarīga piezīme par siltuma izkliedi

LM7805 ir lineārs sprieguma regulators, nevis impulsu pārveidotājs. Tas nozīmē, ka starpība starp ieejas un izejas spriegumu tiek pārvērsta siltumā. Jo lielāks ir ieejas spriegums un slodzes strāva, jo vairāk regulators uzkarst.

Piemēram, izmantojot 12 V ieeju un 5 V izeju, regulatoram aptuveni 7 V starpība jāizkliedē siltuma veidā. Lielākas slodzes gadījumā ieteicams izmantot radiatoru. Ja nepieciešama augstāka efektivitāte vai lielāka jauda, labāk izvēlēties impulsu DC-DC step-down pārveidotāju.

✅ Priekšrocības

• Vienkāršs un uzticams 5 V barošanas risinājums
• Nepieciešams maz ārējo komponentu
• Stabils izejas spriegums
• Iebūvētas aizsardzības funkcijas
• Piemērots hobija, remonta un prototipēšanas projektiem
• Viegli lietojams gan iesācējiem, gan pieredzējušiem lietotājiem

📌 Ieteikumi

• Ieejas spriegumam jābūt par vairākiem voltiem augstākam nekā 5 V
• Pie lielākas slodzes jāņem vērā regulatora uzkaršana
• Nav ieteicams lieljaudas vai augstas efektivitātes barošanas risinājumiem
• Mazākai siltuma izkliedei un augstākai efektivitātei ieteicams izmantot impulsu DC-DC step-down moduli

🧾 Īss kopsavilkums

LM7805 Step-Down Power Supply Module ir vienkāršs, ekonomisks un uzticams 5 V barošanas modulis elektronikas projektiem, vadības ķēdēm un prototipiem. Tas nodrošina stabilu 5 V DC izeju, ietver pamata aizsardzības funkcijas un ir viegli izmantojams dažādās zemsprieguma elektronikas ierīcēs.
