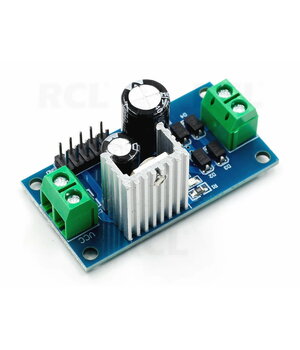

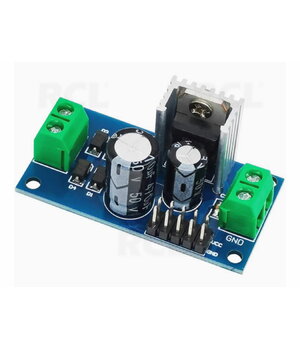

LM7809 Step-Down Power Supply Module – 9 V sprieguma stabilizācijas modulis

LM7809 Step-Down Power Supply Module ir kompakts pazeminošs barošanas modulis, kas paredzēts stabila 9 V DC izejas sprieguma iegūšanai no augstāka līdzsprieguma avota. Modulis ir veidots, izmantojot plaši lietotu LM7809 / 7809 sērijas lineāro sprieguma stabilizatoru, kas ir populārs risinājums elektronikas, automātikas, mērīšanas un prototipēšanas projektos.

Šis modulis ir piemērots gadījumos, kad nepieciešams vienkāršs, uzticams un zema trokšņa līmeņa 9 V barošanas avots elektroniskām shēmām, sensoriem, kontrolieriem, relejiem, audio iekārtām vai eksperimentāliem projektiem.

---

🔧 Galvenās īpašības

• ✅ Stabilizēts 9 V DC izejas spriegums
• ✅ Izmantots uzticams LM7809 / 7809 tipa lineārais sprieguma stabilizators
• ✅ Vienkārša sprieguma pazemināšana
• ✅ Ērts pieslēgums: ieeja, GND un izeja
• ✅ Zemāks elektrisko traucējumu līmenis salīdzinājumā ar impulsu DC-DC pārveidotājiem
• ✅ Iebūvētas stabilizatora aizsardzības funkcijas:
  • aizsardzība pret pārkaršanu
  • strāvas ierobežošana
  • aizsardzība pret īsslēgumu
  • drošas darbības apgabala aizsardzība
• ✅ Piemērots prototipēšanai, remontam, apmācībai un nelieliem elektronikas projektiem

---

⚙️ Tehniskie parametri

Parametrs	Vērtība
Moduļa tips	Pazeminošs sprieguma stabilizācijas modulis
Stabilizatora tips	LM7809 / 7809 sērijas lineārais stabilizators
Izejas spriegums	9 V DC
Izejas tips	Fiksēts
Ieteicamais ieejas spriegums	apmēram 11–35 V DC, atkarībā no moduļa konstrukcijas
Maksimālais ieejas spriegums	līdz 35 V DC
Maksimālā izejas strāva	līdz 1 A
Sprieguma kritums	apmēram 2 V
Regulēšanas tips	Lineārs
Darba temperatūra	atkarīga no slodzes un dzesēšanas apstākļiem
Aizsardzības funkcijas	termiskā aizsardzība, strāvas ierobežošana, īsslēguma aizsardzība
Pielietojums	9 V barošanas avots elektroniskām shēmām

---

📌 Pielietojuma jomas

LM7809 Step-Down Power Supply Module var izmantot:

• 9 V elektronisko shēmu barošanai
• mikrokontrolleru, sensoru un vadības moduļu projektos
• releju, indikācijas un mērīšanas ķēdēs
• audio, telekomunikāciju un automātikas sistēmās
• elektronikas apmācībā un laboratorijas darbos
• elektronisko ierīču remontā un modernizācijā
• stabila 9 V sprieguma iegūšanai no augstāka līdzsprieguma avota

---

🔥 Svarīga piezīme par dzesēšanu

LM7809 ir lineārais sprieguma stabilizators, tāpēc liekais spriegums tiek pārvērsts siltumā. Izdalītā siltuma daudzums ir atkarīgs no ieejas un izejas sprieguma starpības, kā arī no slodzes strāvas.

Jaudas izkliedes aprēķina formula:

P = (Vin - Vout) × Iout

Piemēram, ja ieejas spriegums ir 12 V, izejas spriegums 9 V un slodzes strāva 1 A:

P = (12 V - 9 V) × 1 A = 3 W

Šādā režīmā stabilizators var ievērojami uzkarst, tāpēc pie lielākas slodzes nepieciešams piemērots radiators vai jāsamazina slodzes strāva.

---

⚠️ Ieteikumi

• Ieejas spriegumam jābūt par dažiem voltiem augstākam nekā 9 V izejas spriegumam.
• Pie lielākas slodzes nepieciešama papildu dzesēšana.
• Nepārsniedziet maksimāli pieļaujamo ieejas spriegumu.
• Nav ieteicams izmantot lielas jaudas slodzēm bez atbilstošas siltuma novadīšanas.
• Ja nepieciešama augsta efektivitāte vai liela strāva, labāk izvēlēties impulsu DC-DC pārveidotāju.

---

✅ Priekšrocības

• Vienkārša lietošana
• Stabils 9 V izejas spriegums
• Zems trokšņa līmenis
• Uzticams klasisks stabilizācijas risinājums
• Piemērots daudziem elektronikas projektiem
• Iebūvētās aizsardzības funkcijas uzlabo uzticamību

---

LM7809 Step-Down Power Supply Module ir praktisks un uzticams risinājums gadījumos, kad nepieciešams vienkāršs stabilizēts 9 V barošanas avots elektronikas, automātikas, remonta un prototipēšanas darbiem.
