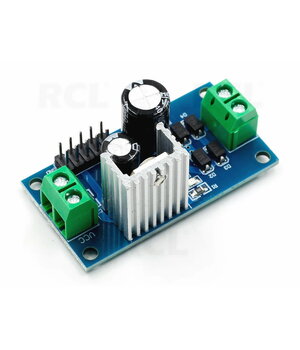

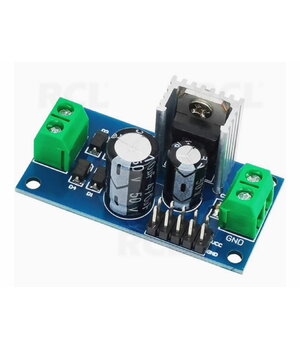

LM7812 Step-Down Power Supply Module – 12 V sprieguma stabilizatora modulis

LM7812 Step-Down Power Supply Module ir kompakts barošanas sprieguma stabilizācijas modulis, kas paredzēts stabila 12 V DC izejas sprieguma iegūšanai no augstāka AC vai DC ieejas sprieguma. Modulis ir veidots uz klasiskā LM7812 / L7812 trīs izvadu lineārā sprieguma regulatora bāzes, tāpēc tas nodrošina vienkāršu darbību, uzticamu stabilizāciju un zemu izejas trokšņu līmeni.

Šis modulis ir piemērots elektronikas projektiem, kontrolieriem, relejiem, LED ķēdēm, maziem ventilatoriem, automātikas mezgliem, signalizācijas ķēdēm un citām ierīcēm, kurām nepieciešams stabils 12 V līdzstrāvas barošanas avots.

⚠️ Svarīgi: LM7812 ir lineārs sprieguma stabilizators, nevis impulsu buck pārveidotājs. Ja starp ieejas un izejas spriegumu ir liela starpība vai slodzes strāva ir augsta, regulators var uzkarst, tāpēc var būt nepieciešama papildu dzesēšana.

---

🔧 Galvenās īpašības

• ✅ Stabilizēts 12 V DC izejas spriegums
• ✅ Iespējama barošana no DC vai AC avota
• ✅ Lineāra stabilizācija ar zemu trokšņu līmeni
• ✅ Iebūvēta aizsardzība pret pārkaršanu
• ✅ Iebūvēta aizsardzība pret īssavienojumu
• ✅ Kompakta PCB plate ērtai integrācijai
• ✅ Piemērots DIY, mācību, laboratorijas un remonta projektiem

---

📌 Tehniskie parametri

Parametrs	Vērtība
Produkta tips	Sprieguma stabilizatora / barošanas modulis
Regulatora mikroshēma	LM7812 / L7812 lineārais regulators
DC ieejas spriegums	aptuveni 15–24 V DC
AC ieejas spriegums	aptuveni 12–18 V AC
Izejas spriegums	12 V DC
Izejas tips	fiksēts stabilizēts spriegums
Maksimālā / pīķa strāva	līdz 1,5 A*
Miera strāva	aptuveni 8 mA
Slodzes regulācija	aptuveni 100 mV
Izejas pretestība	aptuveni 15 mΩ
Moduļa izmērs	aptuveni 43 × 20 mm
Aizsardzības funkcijas	termiskā aizsardzība, īssavienojuma aizsardzība
Regulēšanas tips	lineārs, ne impulsu

* Reālā ilgstošā slodzes strāva ir atkarīga no ieejas sprieguma, dzesēšanas, apkārtējās temperatūras un siltuma izkliedes apstākļiem.

---

⚡ Darbības princips

LM7812 modulis samazina un stabilizē augstāku ieejas spriegumu līdz pastāvīgam 12 V DC izejas spriegumam. Ja tiek izmantots AC ieejas spriegums, uz plates esošā taisngriešanas un filtrēšanas ķēde palīdz pārveidot maiņspriegumu līdzstrāvā pirms stabilizācijas. Pēc tam LM7812 regulators uztur stabilu 12 V izeju atļautajā ieejas sprieguma diapazonā.

Tā kā tas ir lineārs regulators, liekā enerģija tiek izkliedēta siltuma veidā. Jo lielāka ir starpība starp ieejas spriegumu un 12 V izeju, jo vairāk siltuma regulators izdala.

---

🧩 Lietošanas jomas

• Mikrokontrolieru un elektronikas moduļu barošana
• 12 V releju, sensoru un automātikas ķēžu barošana
• Mazi ventilatori, indikatori un signālu ķēdes
• Palīgbarošana audio, mērīšanas vai laboratorijas shēmām
• Mācību elektronikas projekti
• Prototipēšana un remonts
• Mazjaudas DC barošanas avoti

---

🔥 Dzesēšanas piezīmes

Izmantojot moduli ar lielāku slodzi, jāņem vērā siltuma izkliede. Ja ieejas spriegums ir ievērojami augstāks par 12 V vai slodzes strāva tuvojas maksimālajai robežai, LM7812 regulators var stipri uzkarst.

Ieteicams:

• izmantot radiatoru vai nodrošināt labu gaisa cirkulāciju;
• nepārsniegt norādītās sprieguma un strāvas robežas;
• ilgstošai darbībai atstāt strāvas rezervi;
• pirms slodzes pieslēgšanas pārbaudīt polaritāti un izejas spriegumu.

---

✅ Priekšrocības

• Vienkāršs un uzticams 12 V barošanas risinājums
• Nav nepieciešama sarežģīta konfigurēšana
• Stabils izejas spriegums jutīgām elektronikas ķēdēm
• Kompakts izmērs un ērta montāža
• Piemērots gan iesācējiem, gan profesionāliem elektronikas darbiem

---

⚠️ Lietošanas ierobežojumi

Šis modulis nav augstas efektivitātes impulsu DC-DC pārveidotājs. Ja nepieciešama liela strāva, zems siltuma izdalījums vai augsta efektivitāte, īpaši gadījumos, kad ieejas spriegums ir ievērojami augstāks par 12 V, ieteicams izmantot impulsu buck tipa pārveidotāju.
