🔧 Programmētājs/atkļūdotājs STM8/STM32, saderīgs ar ST-LINK/V2 mini – Waveshare 10053

📌 Produkta apraksts

Waveshare 10053 ST-LINK/V2 (mini) ir kompakts un ekonomisks iekšķēdes programmētājs/atkļūdotājs, kas paredzēts STM8 un STM32 mikrokontrolleriem. Ierīce ir izveidota kā maza vienplates konstrukcija un ir piemērota izstrādei, programmaparatūras ierakstīšanai, diagnostikai un atkļūdošanai iegultajās sistēmās.

Šis modelis atbalsta STM8 ierīces caur SWIM interfeisu un STM32 ierīces caur SWD interfeisu, tādēļ tas ir piemērots plašam embedded izstrādes uzdevumu lokam. Pateicoties tiešam USB savienojumam ar datoru un saderībai ar plaši izmantotiem izstrādes rīkiem, to var viegli integrēt ierastajā programmatūras izstrādes vidē.

Papildus programmas ierakstīšanai ierīce nodrošina arī pilnvērtīgas atkļūdošanas iespējas: programmas izpildi pilnā ātrumā, soli pa solim režīmu, pārtraukumpunktus, mainīgo un reģistru uzraudzību. Tas padara to noderīgu ne tikai programmaparatūras ielādei, bet arī koda pārbaudei un kļūdu analīzei reālā aparatūrā.

✨ Galvenās īpašības

• ✅ Saderīgs ar STM8 un STM32 mikrokontrolleriem
• ✅ Atbalsta SWIM un SWD programmēšanas / atkļūdošanas interfeisus
• ✅ Standarta USB interfeiss tiešai pieslēgšanai pie datora
• ✅ Kompakts mini formāta dizains
• ✅ Piemērots gan programmēšanai, gan atkļūdošanai reāllaikā
• ✅ Iebūvēts 500 mA pašatjaunojošs drošinātājs aizsardzībai pret īssavienojumu
• ✅ Divkāršs sprieguma izvads: 3,3 V / 5 V
• ✅ Atjaunināma programmaparatūra turpmākam ierīču atbalstam
• ✅ Ātra reakcija un liels programmēšanas ātrums, izmantojot USB 2.0 + SWIM/SWD
• ✅ Divkrāsu LED statusa indikācija

⚙️ Tehniskie parametri

Vispārīga informācija

• Ražotājs: Waveshare
• SKU: 10053
• Modeļa / Part No.: ST-LINK/V2 (mini)
• Produkta tips: STM8 / STM32 programmētājs un atkļūdotājs
• Kategorija: Programmers & Debuggers
• Interfeisi: USB, SWIM, SWD
• Svars: apmēram 0,077 kg

Atbalstītās mērķa ierīces

• STM8: visas ierīces ar SWIM interfeisu
• STM32: visas ierīces ar SWD interfeisu

Sprieguma parametri

• SWD sprieguma diapazons: 1,65 V – 3,6 V
• SWIM sprieguma diapazons: 1,65 V – 5,5 V
• Izejas spriegums: 3,3 V / 5 V

Aizsardzība un indikācija

• Aizsardzība pret īssavienojumu: iebūvēts 500 mA pašatjaunojošs drošinātājs
• LED indikators: divkrāsu LED

🧠 Atkļūdošanas un programmēšanas iespējas

Ierīce atbalsta šādas funkcijas: - ▶️ Programmas izpildi pilnā ātrumā - ⏭️ Atkļūdošanu soli pa solim - ⛔ Pārtraukumpunktus (breakpoints) - 👁️ Mainīgo un reģistru skatīšanu - 💾 FLASH ROM, EEPROM, AFR u.c. programmēšanu - ⚡ Ātru datu apmaiņu, izmantojot USB 2.0 un SWIM/SWD interfeisus

💻 Atbalstītā programmatūra

Saskaņā ar ražotāja informāciju ierīce ir saderīga ar: - ST-LINK Utility v2.0 vai jaunāku - STVD v4.2.1 vai jaunāku - STVP v3.2.3 vai jaunāku - IAR EWARM v6.20 vai jaunāku - IAR EWSTM8 v1.30 vai jaunāku - KEIL RVMDK v4.21 vai jaunāku - ATOLLIC - TASKING

🔌 Pieslēgšana

STM8 pieslēgšana caur SWIM

Tipisks savienojums ar STM8 mērķa plati: - VCC → MCU VCC - SWIM → MCU SWIM - GND → GND - RST → MCU RESET

STM32 pieslēgšana caur SWD

Tipisks savienojums ar STM32 mērķa plati: - VCC → MCU VCC - SWDIO → MCU SWDIO - GND → GND - SWCLK → MCU SWCLK

Svarīgi: VCC un GND jābūt pievienotiem pareizi, lai izvairītos no ierīces bojājuma.

📦 Komplektācija

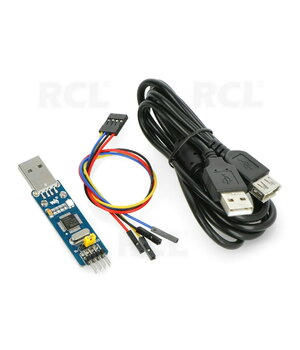

• ST-LINK/V2 (mini) × 1
• 4 kontaktu īpašais savienojuma kabelis × 1
• USB Type-A plug to receptacle kabelis × 1

🚀 Praktiskās priekšrocības

Šis programmētājs/atkļūdotājs ir laba izvēle, ja nepieciešams: - ekonomisks risinājums STM8 vai STM32 mikrokontrolleru programmēšanai; - tieša mērķa plates atkļūdošana izstrādes laikā; - kompakta ierīce laboratorijai, servisam, apmācībai vai prototipēšanai; - risinājums ar aizsardzību pret īssavienojumu un atjaunināmu programmaparatūru.

📝 Kopsavilkums

Waveshare ST-LINK/V2 (mini) 10053 ir kompakts, taču funkcionāls programmētājs/atkļūdotājs STM8 un STM32 mikrokontrolleriem. Tas atbalsta SWIM un SWD interfeisus, nodrošina 3,3 V / 5 V izvadi, ietver iebūvētu 500 mA pašatjaunojošu drošinātāju, atbalsta programmaparatūras atjaunināšanu un darbojas ar populārām izstrādes vidēm. Tas ir praktisks risinājums embedded izstrādei, atkļūdošanai, servisam un apmācībai. ``
