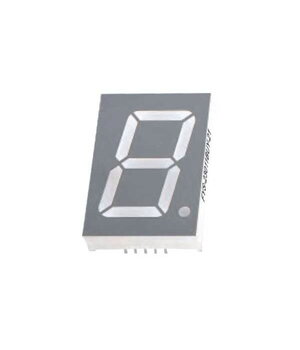

7 segmentu LED indikators FORYARD FYS-23011AUHR-21, 56,8 mm, sarkans, kopīgs katods

Preces atrašanās vietas:
Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A		Prece ir noliktavā (4)
Veikals Viļņā, Ukmergės ielā 222		Prece nav noliktavā (0)
Veikals Kaunā, Savanorių prospekts 241		Prece nav noliktavā (0)

FORYARD FYS-23011AUHR-21 ir vienas zīmes 7 segmentu LED indikators ar 56,8 mm (2,3") cipara augstumu un decimālpunktu. UHR („Ultra Hi Red“) versijā tiek izmantoti sarkani AlGaInP LED kristāli ar 640 nm maksimālās emisijas viļņa garumu. Indikatoram ir kopīga katoda shēma un THT izvadi montāžai iespiedshēmā.

Galvenie parametri: 1 cipars • 7 segmenti + DP • cipara augstums 56,8 mm (2,3") • sarkans 640 nm • 30–60 mcd • kopīgs katods • THT

Galvenās priekšrocības

Liels 56,8 mm (2,3") cipars – nodrošina labu redzamību un ir piemērots ciparu paneļiem, mēraparātiem un vadības iekārtām.
7 segmenti un decimālpunkts (DP) – ļauj attēlot ciparus 0–9 un izmantot decimālpunkta indikāciju.
UHR („Ultra Hi Red“) sarkanā emisija – izmantoti AlGaInP kristāli ar maksimālās emisijas viļņa garumu 640 nm.
30–60 mcd gaismas intensitāte – ražotāja norādītā UHR varianta vērtība pie IF = 20 mA un Ta = 25 °C.
Kopīgs katods – FYS-23011A elektriskajā shēmā kopīgie katoda izvadi ir 1 un 5.
THT montāža – 2,54 mm izvadu solis paredzēts montāžai iespiedshēmā vai piemērotā ligzdā.
Plašs darba temperatūras diapazons – no –40 līdz +85 °C.
RoHS atbilstība – norādīta ražotāja tehniskajā dokumentācijā.

Lietojums un paredzētais pielietojums

Indikators paredzēts ciparu informācijas attēlošanai elektroniskajās shēmās. To var izmantot skaitītājos, taimeros, mēraparātos, barošanas avotos, vadības paneļos, laboratorijas iekārtās, signalizācijas ierīcēs un DIY elektronikas projektos.

Tas ir atsevišķs LED indikators, nevis gatavs displeja modulis, tādēļ segmentu vadībai nepieciešama piemērota elektroniskā shēma vai LED draiveris ar strāvas ierobežošanu.

Savietojamība un ierobežojumi

Indikatoram ir kopīga katoda shēma; vadības elektronikai jābūt savietojamai ar šādu pieslēgumu.
Tiek izmantoti THT izvadi ar 2,54 mm soli.
Galveno segmentu iekšējā shēmā ir vairāki virknē savienoti LED kristāli. Tādēļ viena UHR LED kristāla 1,9 V tipiskā un 2,5 V maksimālā tiešā sprieguma vērtība nav uzskatāma par visa indikatora vai segmenta universālu barošanas spriegumu.
Katra segmenta strāva jāierobežo ar ārēju shēmu.
Ražotājs nenorāda integrētu kontrolieri, dekoderi vai sakaru interfeisu.

Tehniskie parametri

Parametrs	Vērtība
Ražotājs	FORYARD
Modelis	FYS-23011AUHR-21
Produkta tips	Vienas zīmes LED indikators
Indikācijas tips	7 segmenti + decimālpunkts (DP)
Ciparu skaits	1
Cipara augstums	56,8 mm (2,3")
Cipara platums pēc mehāniskā rasējuma	32,4 mm
Gaismas krāsa	Sarkana, UHR („Ultra Hi Red“)
LED kristāla materiāls	AlGaInP
Maksimālās emisijas viļņa garums λp	640 nm
Spektrālās līnijas pusplatums Δλ1/2	20 nm
Gaismas intensitāte Iv	30–60 mcd
Optisko parametru pārbaudes nosacījumi	IF = 20 mA, Ta = 25 °C
LED kristāla tiešais spriegums VF	tip. 1,9 V; maks. 2,5 V pie IF = 20 mA
Segmentu gaismas intensitātes attiecība	maks. 1,5:1
Kopīgais elektrods	Katods
Maksimālā nepārtrauktā tiešā strāva IF	30 mA
Maksimālā impulsa strāva Ipeak	150 mA pie 0,1 ms impulsa ilguma un 1 kHz
Maksimālā izkliedes jauda Pd	100 mW
Datasheet tabulā norādītā reversā sprieguma VR vērtība	5 V
Darba temperatūra	–40…+85 °C
Uzglabāšanas temperatūra	–40…+85 °C
Montāža	THT
Izvadu solis	2,54 mm
Attālums starp izvadu rindām	60,2 mm
Izvada diametrs	Ø0,60 mm
Korpusa izmēri (P × A × Dz)	47,8 × 69,7 × 12,0 mm
Decimālpunkta diametrs	Ø5,5 mm
REF virsmas krāsa atbilstoši kodam „-21“	Pelēka
Epoksīda daļas krāsa atbilstoši kodam „-21“	Balta
Atbilstība	RoHS compliant

Konstrukcija un izvadu funkcijas

Indikatoram ir formēts korpuss un divas THT izvadu rindas. Ražotāja mehāniskajā rasējumā norādīts 0,60 mm izvadu diametrs, 2,54 mm solis un 60,2 mm attālums starp izvadu rindām.

FYS-23011A kopīgā katoda versijas izvadu funkcijas:

Izvads	Funkcija
1	Kopīgs katods
2	Segments E
3	Segments D
4	Segments C
5	Kopīgs katods
6	Segments B
7	Segments A
8	Decimālpunkts DP
9	Segments F
10	Segments G

Svarīgas lietošanas piezīmes

LED segmentu strāva jāierobežo ar piemērotiem rezistoriem vai regulētas strāvas draiveri.
30 mA ir absolūtā maksimālā nepārtrauktās tiešās strāvas vērtība, nevis ieteicamais pastāvīgais darba režīms.
Optiskie parametri norādīti pie IF = 20 mA un Ta = 25 °C.
Projektējot barošanu, jāņem vērā LED kristālu virknes savienojums segmentos; datasheet norādītās 1,9 V tip. / 2,5 V maks. vērtības raksturo UHR LED kristālu.
Ražotājs norāda, ka tehniskie parametri var tikt mainīti bez iepriekšēja brīdinājuma.

Komplektācija

1 × FORYARD FYS-23011AUHR-21 LED indikators
