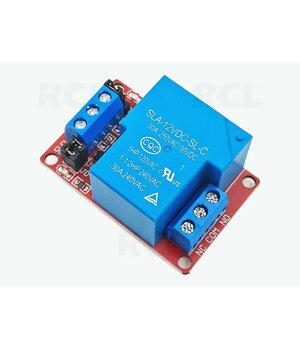

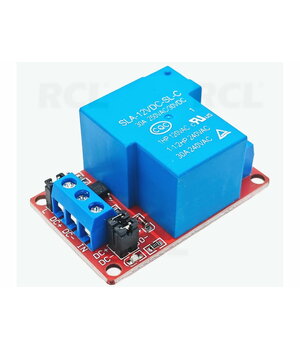

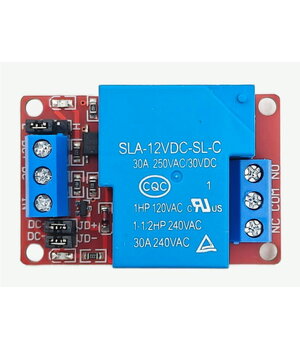

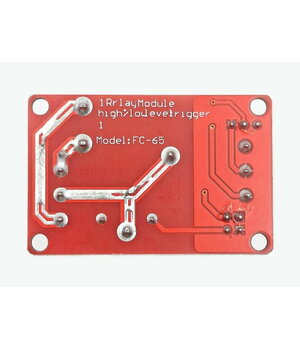

SLA-12V 30A lielas jaudas releja modulis

SLA-12V 30A High Power Relay Module ir viena kanāla elektromagnētiskā releja modulis, kas paredzēts līdzstrāvas vai maiņstrāvas elektrisko slodžu vadībai ar mazjaudas vadības signālu. Modulis ir aprīkots ar lielas jaudas SLA-12VDC-SL-A releju, kura spoles nominālais spriegums ir 12 V DC un kura jaudas kontakts ir normāli atvērts.

Moduli var izmantot kopā ar mikrokontrolleriem, automātikas kontrolieriem, sensoriem, termostatiem, taimeriem, signalizācijas sistēmām un citām vadības ierīcēm. Vadības ieejas optiskā izolācija palīdz samazināt traucējumu pārnesi starp vadības elektroniku un releja piedziņas ķēdi.

Svarīgi: 30 A apzīmējums norāda paša releja kontaktu maksimālo raksturlielumu. Visa moduļa pieļaujamo ilgstošo strāvu ierobežo arī skrūvju spailes, iespiedplates celiņi, vadu šķērsgriezums, dzesēšana un slodzes veids. Ilgstošai lielas strāvas vai jaudīgas induktīvas slodzes vadībai moduli ieteicams izmantot ārēja kontaktora ieslēgšanai.

Galvenās īpašības

• Viens neatkarīgs releja kanāls
• 12 V DC moduļa un releja spoles barošana
• Lielas jaudas SLA sērijas elektromagnētiskais relejs
• Normāli atvērts releja kontakts — NO
• Vadības un slodzes ķēžu elektriska nodalīšana
• Optiski izolēta vadības ieeja
• Aktivizēšana ar augstu vai zemu loģisko līmeni atkarībā no moduļa versijas un džempera stāvokļa
• Releja stāvokļa LED indikators
• Skrūvju spailes barošanas un slodzes pieslēgšanai
• Piemērots AC un DC slodžu komutācijai
• Kompakta iespiedplates konstrukcija
• Piemērots uzstādīšanai automātikas iekārtā vai aizsargkorpusā

Tehniskie parametri

Parametrs	Vērtība
Izstrādājuma tips	Viena kanāla elektromagnētiskā releja modulis
Moduļa barošanas spriegums	12 V DC
Releja modelis	SLA-12VDC-SL-A
Spoles nominālais spriegums	12 V DC
Spoles tips	Nepolarizēta, nefiksējoša
Spoles jaudas patēriņš	Aptuveni 0,9 W
Spoles pretestība	Aptuveni 160 Ω
Kontaktu konfigurācija	SPST-NO / 1 Form A
Kontaktu stāvoklis bez barošanas	Normāli atvērti
Maksimālā releja kontaktu strāva	Līdz 30 A atkarībā no slodzes un ekspluatācijas apstākļiem
Maksimālais komutējamais AC spriegums	Līdz 250 V AC
Tipiskais DC slodzes spriegums	Līdz 30 V DC
Maksimālā releja komutācijas jauda	Līdz 7200 VA saskaņā ar releja dokumentāciju
Kontaktu pretestība	Līdz 100 mΩ
Releja ieslēgšanās laiks	Līdz 10 ms
Releja atlaišanas laiks	Līdz 10 ms
Izolācijas pretestība	Vismaz 100 MΩ pie 500 V DC
Dielektriskā izturība starp spoli un kontaktiem	2000 vai 4000 V AC atkarībā no releja versijas
Dielektriskā izturība starp atvērtiem kontaktiem	1000 V AC
Darba temperatūra	Aptuveni no –40 °C līdz +85 °C
Pieļaujamais relatīvais mitrums	45–85% RH pie 20 °C
Vadības signāla tips	Augsta vai zema loģiskā līmeņa aktivizēšana atkarībā no versijas
Augsta līmeņa ieejas spriegums	Līdz 12 V DC
Vadības ieejas strāva	Līdz aptuveni 100 mA atkarībā no moduļa versijas
Vadības ķēdes izolācija	Optiska
Slodzes pieslēgums	Skrūvju spailes
Indikācija	Releja stāvokļa LED indikators
Releja korpusa izmēri	Aptuveni 32 × 27,6 × 25,5 mm
Releja masa	Aptuveni 23 g
Uzstādīšana	Iekārtā vai piemērotā aizsargkorpusā

Kontaktu darbība

Modulī tiek izmantots normāli atvērts releja kontakts:

• COM — kopējais kontakts;
• NO — normāli atvērtais kontakts.

Ja vadības signāls nav padots, COM un NO kontakti ir atvienoti. Aktivizējot releju, COM un NO kontakti elektriski savienojas.

Tā kā modulī tiek izmantots SLA-12VDC-SL-A relejs, tam parasti nav normāli aizvērta NC jaudas kontakta.

Darbības princips

1. Modulim pievieno 12 V DC barošanas spriegumu.
2. Vadības ieejai pievada atbilstoša loģiskā līmeņa signālu.
3. Optiskais savienotājs un tranzistora draiveris ieslēdz releja spoli.
4. COM un NO kontakti savienojas.
5. Noņemot vadības signālu, relejs izslēdzas un kontakti atveras.

Dažām moduļa versijām augsta vai zema līmeņa aktivizēšana tiek izvēlēta ar džemperi. Pirms pieslēgšanas jāpārbauda uz faktiskās plates norādītie apzīmējumi: VCC, GND, IN, H/L, COM un NO.

Pielietojuma jomas

• Apgaismojuma vadība
• Elektrisko sildītāju ieslēgšana
• Ventilatoru un sūkņu vadība
• Elektromagnētisko vārstu vadība
• Automātiskās laistīšanas sistēmas
• Automobiļu un citas 12 V elektriskās sistēmas
• Mājas un rūpnieciskā automatizācija
• Drošības un signalizācijas sistēmas
• Termostatu un taimeru izeju komutācijas spējas palielināšana
• Mikrokontrolleru projekti
• Arduino, ESP32, STM32, PLC un citu kontrolieru projekti
• Ārēju kontaktoru un jaudas releju vadība

Slodzes izvēle

Pieļaujamā komutācijas strāva būtiski ir atkarīga no slodzes veida:

• Rezistīva slodze: sildelementi, kvēlspuldzes un citas ierīces bez lielas palaišanas strāvas.
• Induktīva slodze: motori, transformatori, sūkņi, ventilatori, elektromagnētiskie vārsti un kontaktoru spoles.
• Kapacitatīva slodze: LED barošanas avoti, impulsu barošanas bloki un ķēdes ar lielas kapacitātes kondensatoriem.

Induktīvu, kapacitatīvu un LED slodžu palaišanas strāva var vairākas reizes pārsniegt nominālo strāvu. Šādām slodzēm releja pieļaujamā darba strāva ir attiecīgi jāsamazina.

Uzstādīšanas ieteikumi

• Barojiet moduli no stabila 12 V DC barošanas avota.
• Ievērojiet pareizu VCC un GND polaritāti.
• Izvēlieties slodzes vadu šķērsgriezumu atbilstoši faktiskajai strāvai.
• Lielas strāvas ķēdēs izmantojiet īsus un atbilstoša šķērsgriezuma vadus.
• Slodzes ķēdē uzstādiet atbilstoša nomināla drošinātāju vai automātisko slēdzi.
• Nepārsniedziet spaiļu, iespiedplates celiņu un savienojošo vadu pieļaujamo strāvu.
• Komutējot DC induktīvu slodzi, izmantojiet aizsargdiodi.
• Komutējot AC induktīvu slodzi, izmantojiet RC slāpēšanas ķēdi vai varistoru.
• Neuzstādiet moduli vietās, kur var uzkrāties mitrums, kondensāts vai elektrību vadoši putekļi.
• Komutējot 230 V AC tīkla spriegumu, modulis jāuzstāda slēgtā, izolētā un liesmu izturīgā korpusā.
• Elektrotīkla sprieguma pieslēgšanu drīkst veikt tikai kvalificēts speciālists.

Komplektācija

• 1 × SLA-12V 30A viena kanāla lielas jaudas releja modulis

Piezīme

Moduļa izskats, spaiļu marķējums, aktivizēšanas līmeņa izvēle un uzstādītie papildu komponenti var atšķirties atkarībā no ražošanas partijas. Pirms uzstādīšanas pārbaudiet piegādātā moduļa marķējumu un pieslēguma shēmu.
