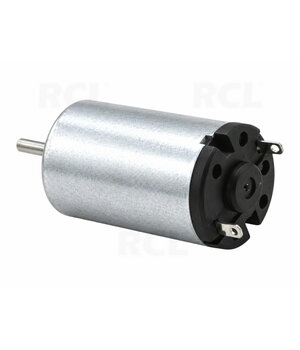

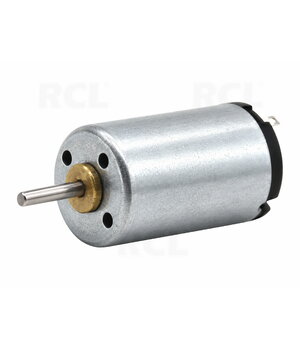

Miniatūrs 1220 kolektora līdzstrāvas motors, 1,5–6 V, 9500 apgr./min., 1,5 mm vārpsta

Miniatūrs 1220 kolektora līdzstrāvas motors, 1,5–6 V, 9500 apgr./min., 1,5 mm vārpsta

Miniatūrais 1220 tipa kolektora līdzstrāvas motors ir paredzēts nelieliem modeļiem, rotaļu automobiļiem, robotikas konstrukcijām un dažādiem DIY projektiem. Motors darbojas 1,5–6 V DC sprieguma diapazonā un pie 6 V barošanas sasniedz 9500 apgr./min. Kompaktie 12 × 22 mm izmēri, 1,5 mm vārpsta un 8 g masa ļauj to izmantot nelielās un vieglās mehāniskās konstrukcijās.

Galvenie parametri:
1,5–6 V DC • 9500 apgr./min. pie 6 V • 1,5 mm vārpsta • 12 × 22 mm • 8 g

Galvenās priekšrocības

• 9500 apgr./min. pie 6 V – piemērots nelieliem mehānismiem, kuros nepieciešams salīdzinoši liels rotācijas ātrums.
• 1,5–6 V DC barošana – piemērota dažādiem zemsprieguma projektiem ar bateriju vai līdzstrāvas barošanu.
• 0,03 A strāva bez slodzes – neliels strāvas patēriņš, motoram darbojoties bez mehāniskas slodzes.
• 0,45 A strāva pie bloķētas vārpstas – svarīgs parametrs barošanas avota vai motora draivera izvēlei.
• Kompakti 12 × 22 mm izmēri – motors ir viegli integrējams mazos modeļos, rotaļlietās un robotikas konstrukcijās.
• 1,5 mm vārpsta – iespējams izmantot atbilstošus zobratus, riteņus, savienojumus un citus mehāniskos elementus.
• 8 g masa – piemērots konstrukcijām, kurās būtisks ir neliels svars.
• Maināms griešanās virziens – griešanās virzienu var mainīt, apmainot barošanas polaritāti.

Pielietojums

Motors paredzēts nelieliem un viegli noslogotiem mehānismiem. To var izmantot:

• rotaļu automobiļos un nelielos transportlīdzekļu modeļos;
• robotikas un mācību projektos;
• DIY konstrukcijās;
• nelielos rotējošos mehānismos;
• mazu ierīču remontam, ja atbilst barošanas spriegums, motora izmēri un vārpstas diametrs.

Motors nav paredzēts lielām mehāniskām slodzēm. Ražotājs / piegādātājs nenorāda griezes momentu, tādēļ piemērotība konkrētai slodzei jānovērtē atbilstoši konkrētās konstrukcijas prasībām.

Savietojamība un ierobežojumi

Motoram nepieciešama 1,5–6 V DC barošana. Nomainot motoru citā ierīcē, jāpārbauda ne tikai barošanas spriegums, bet arī 12 × 22 mm korpusa izmēri un 1,5 mm vārpstas diametrs.

Zobratiem, savienojumiem, riteņiem, propelleriem un citiem mehāniskajiem piederumiem jābūt piemērotiem 1,5 mm vārpstai.

Ražotājs / piegādātājs nenorāda griezes momentu, nominālo mehānisko jaudu, vārpstas garumu, nominālo slodzes strāvu, lietderības koeficientu vai darba temperatūras diapazonu.

Tehniskie parametri

Konstrukcija un vadība

Tas ir klasisks kolektora līdzstrāvas motors. Tā rotācijas ātrums ir atkarīgs no barošanas sprieguma un mehāniskās slodzes. Griešanās virzienu var mainīt, apmainot līdzstrāvas barošanas polaritāti.

Pirms zobrata, savienojuma, riteņa vai cita mehāniskā elementa uzstādīšanas jāpārliecinās, ka tas paredzēts 1,5 mm vārpstai.

Svarīgas ekspluatācijas un drošības piezīmes

• Nepārsniedziet norādīto maksimālo 6 V DC barošanas spriegumu.
• Izvairieties no ilgstošas darbības ar bloķētu vārpstu. Norādītā strāva pie bloķētas vārpstas ir 0,45 A.
• Izvēloties barošanas avotu vai elektronisko motora draiveri, jāņem vērā motora strāvas patēriņš.
• Pārmērīga mehāniskā slodze samazina rotācijas ātrumu un palielina strāvas patēriņu.
• Montāžas laikā izvairieties no pārmērīga aksiāla vai radiāla spēka uz vārpstu.

Komplektācija

• Miniatūrs 1220 kolektora līdzstrāvas motors – 1 gab. ```
