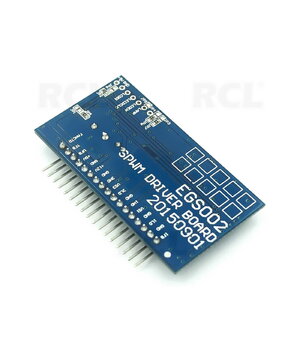

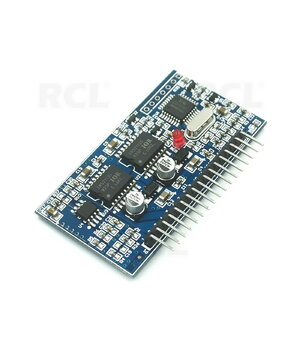

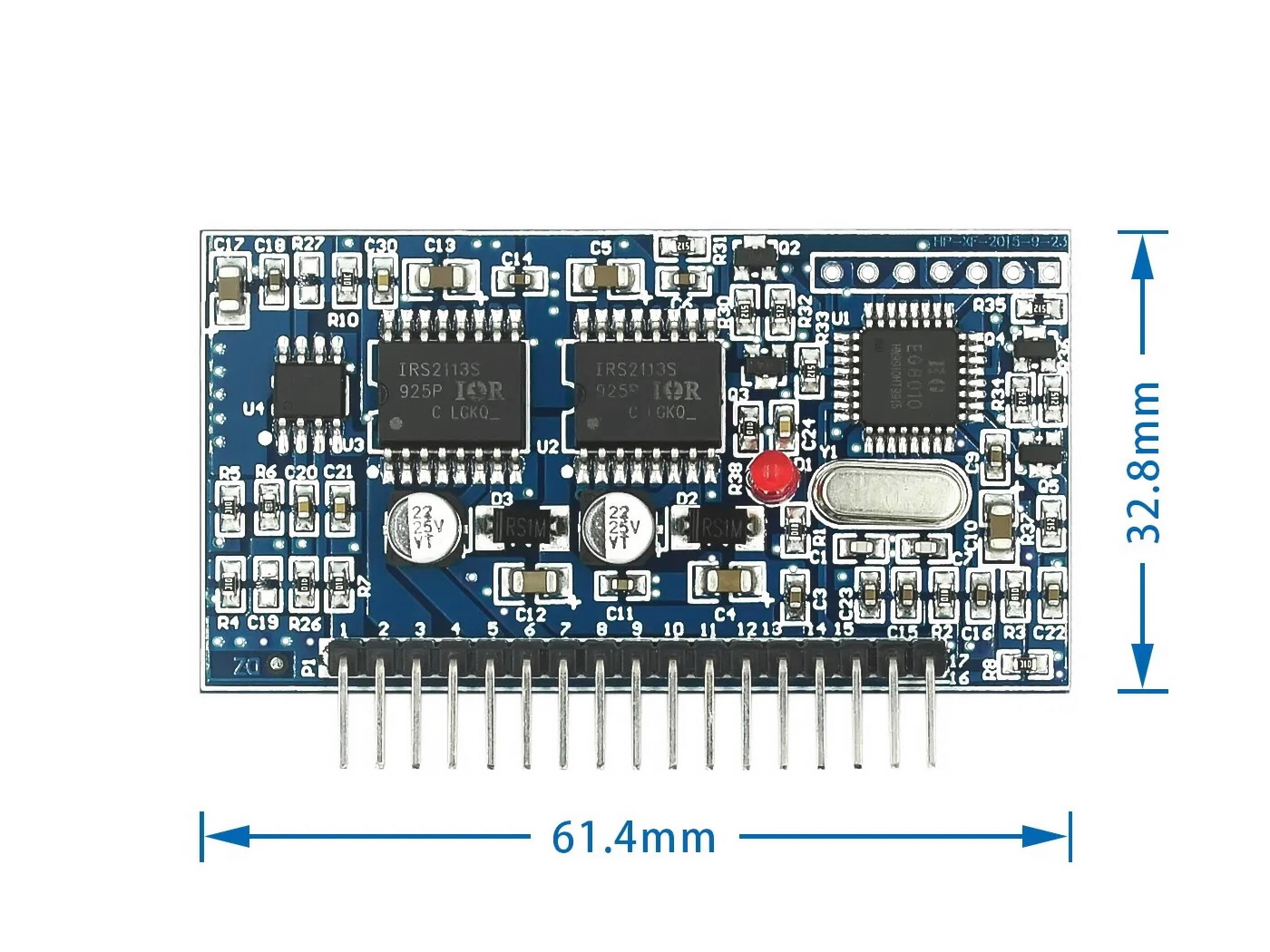

Плата с инвертором чистой синусоиды EGS002 EG8010 + модуль драйвера IR2110
Код AMM61- Вес 40.00g
Цена Eshop: 9,60 €
| Количество: | 3+ | 5+ |
| Цена: | 8,64 | 8,11 |
| Расположение товара: | ||
|---|---|---|
| Центральный склад в Каунасе | Нет товара (0) | |
| Магазин в Вильнюсе | Товар есть (1) | |
| Магазин в Каунасе | Нет товара (0) | |
Описание товара
EG8010 - это цифровой модуль, который обеспечивает собственное управление временем простоя чипа инверторного генератора чистой синусоидальной волны, используемого в двухступенчатой структуре преобразования мощности DC-DC-AC или в одноступенчатой архитектуре повышения частоты силового трансформатора постоянного тока, внешнем Кварцевый генератор с частотой 12 МГц, обеспечивающий высокую точность и очень малые гармонические искажения, чистый синусоидальный инвертор ASIC с частотой 50 Гц или 60 Гц. В чипе используется технология CMOS, внутренняя интеграция синусоидального генератора SPWM, схема управления временем простоя, диапазон коэффициента множителя, схема плавного запуска, схема защиты, последовательный интерфейс связи RS232 и модуль последовательного драйвера ЖК-дисплея 1602.
Функции:
- Одиночный источник питания 5 В
- Вывод устанавливает четыре вида выходной частоты чистой синусоиды: фиксированная частота 50 Гц, чистая синусоида; Чистая синусоидальная волна фиксированной частоты 60 Гц; Регулируемая частота чистой синусоидальной волны 0–100 Гц; Частота чистой синусоидальной волны 0–400 Гц регулируется.
- Униполярная и биполярная модуляция
- Поставляется с контролем зоны нечувствительности, настройка контактов 4 мертвого времени: мертвое время 300 нс; мертвое время 500 нс; 1.0uS мертвое время; 1,5 мкс мертвого времени
- Внешний кварцевый генератор 12 МГц.
- Несущая частота ШИМ 23,4 кГц
- Обратная связь по напряжению, току, температуре в реальном времени
- Защита от перенапряжения, пониженного напряжения, перегрузки по току и перегрева.
- Вывод режима плавного пуска, устанавливающий время отклика 1 с.
- Последовательная связь для установки выходного напряжения, частоты и других параметров. Внешний
- Внешний последовательный порт 128*32 ЖК-модуль 1602 отображает напряжение, частоту, температуру и электрический ток инвертора и другую информацию.
Приложения:
- Однофазный инвертор чистой синусоидальной волны
- Фотоэлектрический инвертор
- Инвертор энергии ветра
- Система бесперебойного питания ИБП
- Система цифрового генератора
- Регулятор скорости однофазного двигателя
- Однофазный инвертор
- Синусоидальный диммер
- Синусоидальный регулятор
- Генератор синусоидальных волн
