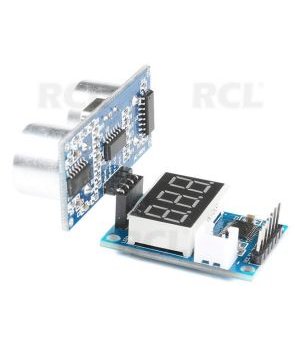

Ultraskaņas sensora diapazona modulis HC-SR04 (kods ABHCSR04)
Kods ABESP05- Svars bruto 8.00g
E-veikala cena: 7,70 €
| Daudzums: | 3+ | 6+ |
| Cena: | 7,32 | 6,85 |
Izpārdošanā, pieejamais daudzums: 1.
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts

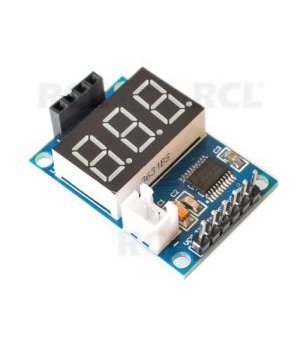

Iebūvēts augstas veiktspējas mikroprocesors
STM8S103 Ar ciparu
displeju Dati var tikt izvadīti caur seriālo portu
Efektīvais mērīšanas attālums: 3 cm – 400 cm
Displeja vienība: cm
Lielākā kļūda: apmēram 1
% Darba spriegums: 5 V
Saskarnes apraksts
VCC, GND: 5 V barošanas saskarne 2
,54 mm balta ligzda: 5 V barošanas saskarne
TX: moduļa seriālā porta pēdas nosūtīšanai RX: moduļa
seriālā porta pēdas
saņemšanai NRST, SWIN: rezervēta STM8 programmas lejupielādes porta
Lietošanas
instrukcijas Mērīšanas attālumu var vienlaikus parādīt caur digitālo cauruli un seriālo portu
Digitālais displejs, tieši pieslēdziet ultraskaņas moduli, piekļūstiet 5V barošanas avotam
Seriālā porta izvade: pievienojiet ultraskaņas moduli, moduļa VCC, TX, RX, GND ir savienoti ar USB uz TTL moduli 5V, RX, TX, GND, seriālās komunikācijas pārraides ātrums 9600, izvades formāts:
"D: XXX \ r \ n ", kur XXX apzīmē attālumu, vienība ir CM
Piesardzības
pasākumi: mērāmais objekts nedrīkst būt mazāks par 0,5 kvadrātmetriem un tam jābūt pēc iespējas līdzenākam un ar nedaudz spēcīgāku atstarošanas spēju, pretējā gadījumā tas ietekmēs testa rezultātus. Efektīvais mērījumu
attālums ir 3 cm–400 cm, ārpus šī diapazona dati var būt nepieņemami vai tiek parādīts 000.
