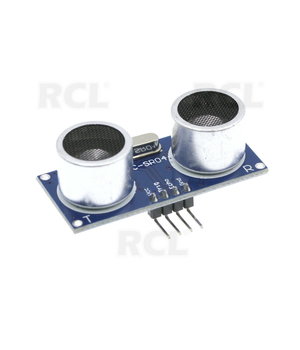

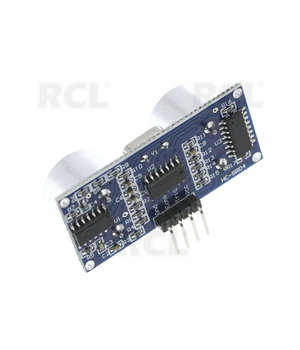

ULTRASONISKAIS attāluma modulis 3,3 V–5 V HC-SR04P
Kods ABHCSR04P- Svars bruto 10.00g
E-veikala cena: 3,50 €
| Daudzums: | 3+ | 5+ |
| Cena: | 3,01 | 1,92 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (3) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (3) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts
Darba spriegums: 3,3 V–5 V (DC)
Statiskais strāvas stiprums: mazāks par 2 mA.
Izejas signāls: elektriskais frekvences signāls, augsts līmenis 5 V, zems līmenis 0 V.
Sensora leņķis: ne vairāk kā 15 grādi.
Detektēšanas attālums: 2 cm–450 cm.
Augsta precizitāte: līdz 0,3 cm
Ieejas trigera signāls: 10us TTL impulss
Atbalsis signāls: izejas TTL PWL signāls
Savienojuma režīms:
VCC
trig(T)
echo(R)
GND
Lietošanas veids:
Piegādājiet modulim 5V, izvade būs 5V, ja šķērslis ir diapazonā, vai 0V, ja nav. Šī
moduļa izejas pīns tiek izmantots kā komutācijas izeja, ja tiek izmantots pretzagšanas modulis, un bez kājiņām, ja tiek izmantoti diapazona moduļi.
Piezīme: modulis jāievieto ķēdē pirms barošanas, lai izvairītos no augsta līmeņa
kļūdas; ja tas nav izdarīts, tad atkārtoti pieslēdziet barošanu.
Moduļa darbības princips:
Pieņem IO trigeri, piegādājot vismaz 10us augsta līmeņa signāla secību.
Modulis automātiski nosūta astoņus 40 kHz taisnstūra viļņus un automātiski noteic, vai tiek saņemts
atgriezenisko impulsu signālu.
Ja ir signālu atgriešanās, izvada augsta līmeņa signālu, un augsta līmeņa signāla ilgums irlaiks no ultraskaņas pārraides līdz uztveršanai. Testa attālums = (augsta līmeņa laiks * skaņas ātrums (340M/S) / 2.
Piezīme:
Šis modulis nav piemērots savienošanai ar elektrisko strāvu, ja jums ir nepieciešams savienot šo moduli ar
elektronisko strāvu, vispirms pieslēdziet šī moduļa GND termināli, pretējā gadījumā tas ietekmēs
moduļa normālu darbību.
