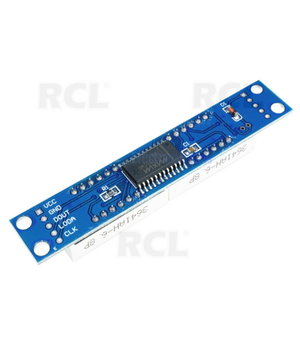

Digitālais displeja modulis 8x LED, vadības MAX7219
Kods ABI002- Svars bruto 13.00g
E-veikala cena: 3,95 €
| Daudzums: | 5+ | 10+ |
| Cena: | 3,44 | 2,66 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (2) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts
Ietaupiet mikrokontrollera resursus, neizmantojot atvērtu taimera skenēšanu, atbrīvojot mikrokontrolleru, lai tas varētu veikt vairāk darbību! Jums ir nepieciešams tikai atjaunināt displeja datus, datu pārraidi!
MAX7219 digitālais displeja vadības modulis
MAX7219 ir integrēts sērijveida ieejas/izejas kopēja katoda displeja draiveris, kas savieno mikroprocesoru 7 segmentu ciparu LED displeju ar 8 cipariem, jūs varat savienot stieņa grafiku displeju vai 64 neatkarīgus LED. Tajā ir iekļauts B tipa BCD kodētāja mikroshēma, daudzkanālu skenēšanas cilpa, segmentu vārdu draiveris, kā arī 8 x 8 statiskais RAM katru datu uzglabāšanai. Tikai viens ārējais reģistrs tiek izmantots, lai iestatītu segmenta strāvu katram LED.
Ērta četru vadu seriālā saskarne var savienot visus universālos mikroprocesorus. Katru datu var adresēt atjauninājumā, nav nepieciešams pārrakstīt visu displeju. MAX7219 arī ļauj lietotājiem izvēlēties katru datu kodēšanu vai nekodēšanu.
Visa ierīce satur 150?A zema enerģijas patēriņa izslēgšanas režīmu, analogu un ciparu spilgtuma kontroli, skenēšanas ierobežojuma reģistru, kas ļauj lietotājam parādīt 1-8 bitu datus, ir LED gaismas detektēšanas režīms.
Tikai trīs IO porti, lai vadītu astoņas digitālās lampas! Digitāls displejs bez mirgošanas! Atbalsta kaskādi!
PCB plāksne piestiprināta pie četriem vara tapu stūriem, kas var efektīvi novērst īssavienojuma negadījumu!
Digitālā caurule 0,36 collas četri viena kopēja katoda LED
Šis modulis ir saderīgs ar 5V / 3.3V mikrokontrolleru (51 / AVR / STM32 .......)
Vadu pieslēgšanas instrukcijas (programmā ir sniegts piemērs, jūs varat piekļūt jebkuram IO portam, jūs varat mainīt programmā definēto portu):
VCC ? 5V
GND ? GND
DIN ? P00
CS ? P01
CLK ? P02
PIEZĪMES:
1.VCC un GND nedrīkst apmainīt vietām, jo tas var izraisīt mikroshēmas sadegšanu
. 2.51 MCU P0 portam nepieciešams pull-up rezistors. Ja jūsu ierīcei nav pull-up rezistora, to var pieslēgt citu portu datu līnijām.
Rēķins:
1.MAX7219 digitālais displeja modulis 12
. Taisna spraudņa
5P3. izliekta spraudņa 5P
