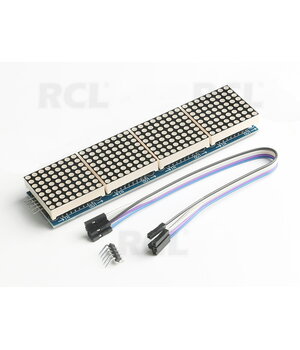

Dot Matrix modulis 4-in-1 displejs Arduino, zils, MAX7219
Kods ABMAX7219/4M- Svars bruto 55.00g
E-veikala cena: 9,90 €
| Daudzums: | 4+ | 8+ |
| Cena: | 9,01 | 7,90 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (1) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts

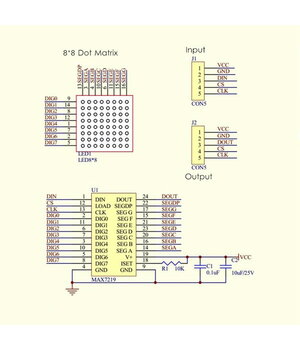

MAX7219 ir integrēts sērijveida ieejas/izejas kopējā katoda displeja draiveris, kas savieno mikroprocesoru ar 7 segmentu ciparu LED displeju ar 8 cipariem. Var savienot arī stieņu diagrammas displeju vai 64 neatkarīgas LED. Tajā ir iekļauts B tipa BCD kodētāja mikroshēma, daudzkanālu skenēšanas cilpas segmentu vārdu draiveris, kā arī statiskais RAM 8 * 8 katru datu uzglabāšanai. Tikai viens ārējais reģistrs tiek izmantots, lai iestatītu katra LED segmenta strāvu. Ērta četru
vadu sērijas interfeisa var pieslēgt visiem universāliem mikroprocesoriem. Katru datu var adresēt atjauninājumā, nav nepieciešams pārrakstīt visu displeju. MAX7219 ļauj katram lietotājam izvēlēties datu kodēšanu vai nekodēšanu.
Visa ierīce satur 150μA zema enerģijas patēriņa izslēgšanas režīmu, analogu un ciparu spilgtuma kontroli, skenēšanas ierobežojuma reģistru, kas ļauj lietotājam parādīt datu bitu 1-8, un vienu visiem LED luminiscences noteikšanas režīmiem.
Parametri:
- Viena moduļa var vadīt kopumā 8 * 8 punktu matricas apmākušos

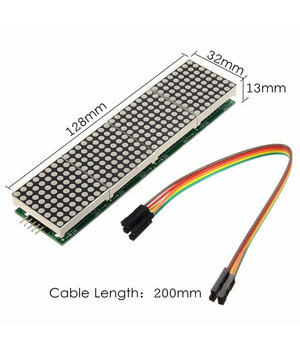

- Izmērs: 12,8 cm x 3,2 cm _x 1,3 cm (_garums x platums x augstums)
- Ar 64 fiksējošām skrūvju atverēm, diametrs 3 mm
- Modulis ar ieejas un izejas interfeisiem, atbalsts vairāku moduļu kaskādes savienojumam
