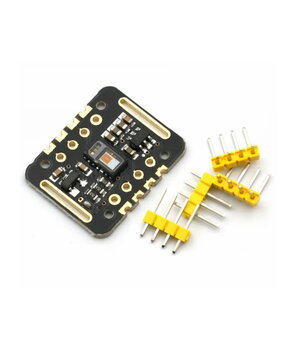

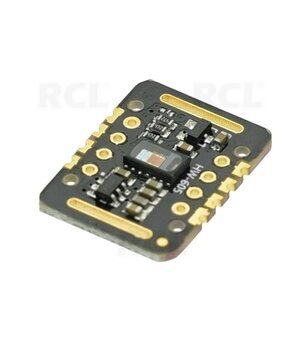

Sirdsdarbības sensora modulis MAX30102
Kods ABMJ040- Svars bruto 3.00g
E-veikala cena: 4,25 €
| Daudzums: | 2+ | 3+ |
| Cena: | 3,78 | 2,87 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece nav noliktavā (0) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
Produkta
īpašības MAX30102 ir integrēts pulsa oksimetrs un sirdsdarbības monitora biosensoru modulis. Tas apvieno sarkanu LED un infrasarkanu LED, fotodetektoru, optisko ierīci un zema trokšņa elektronisko shēmu ar apkārtējās gaismas slāpēšanu. MAX30102 izmanto 1,8 V barošanas avotu un atsevišķu 5,0 V barošanas avotu iekšējiem LED. Ierīci valkājiet sirdsdarbības un asins skābekļa līmeņa mērīšanai, un valkājiet to uz pirkstiem, ausu lobiem un plaukstām. Standarta I2C saderīgā komunikācijas saskarne var nosūtīt savāktos datus uz Arduino, KL25Z un citiem mikrokontrolieriem sirdsdarbības un asins skābekļa līmeņa aprēķināšanai. Turklāt mikroshēma var arī izslēgt moduli ar programmatūras palīdzību, gaidstāves strāva ir tuvu nullei, un barošanas avots vienmēr tiek uzturēts. Pateicoties savai izcilajai veiktspējai, mikroshēma tiek plaši izmantota Samsung Galaxy S sērijas mobilajos tālruņos. Mikroshēma integrē stikla vāku, lai efektīvi novērstu ārējo un iekšējo gaismas traucējumus, un tai ir vislabākā uzticamā veiktspēja.
Produkta parametri:
LED maksimālais viļņa garums: 660
nm/880 nm LED barošanas spriegums: 3,3~5
VDetektēšanas signāla tips: gaismas atstarojuma signāls (PPG)
Izvades signāla interfeiss: I2C interfeiss
Komunikācijas interfeisa spriegums: 18~3,3 V~5 V (pēc izvēles)

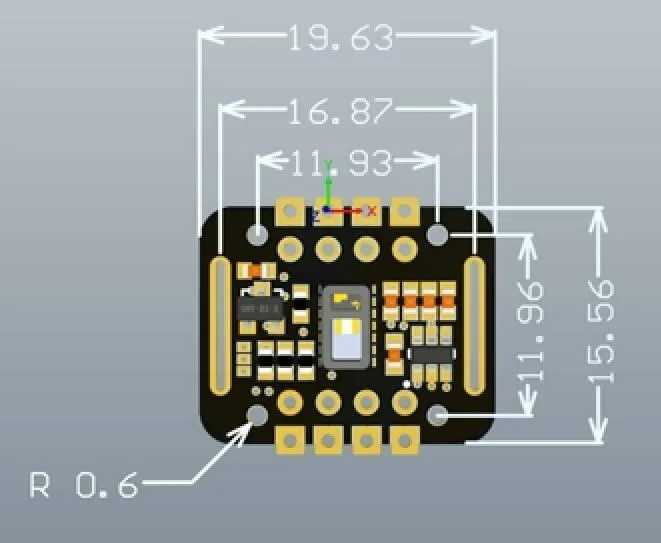

Plates rezervētā montāžas cauruma izmērs: 0,5X8,5 mm
Darbības princips Gaismas izkliedēšanas metode: pulsa un asins skābekļa satura mērīšana, izmantojot cilvēka audus, lai radītu atšķirīgu gaismas caurlaidību, kad asinsvads pulsē
Gaismas avots: specifiska viļņa garuma apgaismojoša stieņa caurule, kas selektīvi iedarbojas uz oksigenētu hemoglobīnu (HbO2) un hemoglobīnu (Hb) arterālajā asinīs
Caurlaidība tiek pārvērsta elektriskā signālā: artērijas pulsācijas apjoms tiek mainīts uz gaismas caurlaidību. Šajā brīdī gaisma tiek atstarota no cilvēka ķermeņa audiem, izmantojot fotoelektrisko pārveidošanu, pārvērsta elektriskā signālā, pastiprināta un izvadīta.

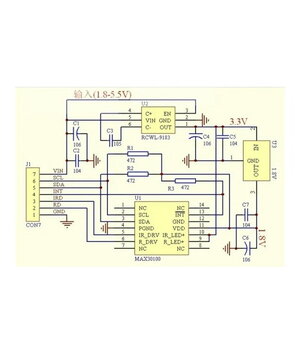

Pinu apraksts
VIN: galvenā barošanas ieejas termināls 1,8 V–5 V
3 bitu padeve: izvēlieties autobusa pull-up līmeni atkarībā no pinu galvenā sprieguma, izvēlieties 1,8 V vai 3,3 V (šis termināls satur 3,3 V un vairāk) SCL: Pievienojiet I2C autobusa
pulksteni SDA: dati, kas savienoti ar I2C autobusu
INT: MAX30102 mikroshēmas
pārtraukšanas pīns RD: MAX30102 mikroshēmas RED, LED zemes termināls, - parasti nav savienots
IRD: MAX30102 mikroshēmas IR, LED zemējums parasti nav savienots
GND: zemes vads
