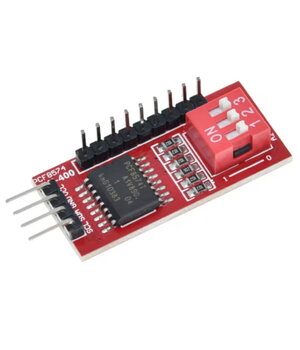

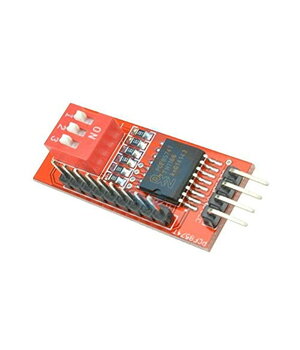

PCF8574 / PCF8574T I²C I/O paplašinājuma modulis
Kods ABMP011- Svars bruto 5.00g
E-veikala cena: 2,80 €
| Daudzums: | 5+ | 10+ |
| Cena: | 2,41 | 1,62 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece nav noliktavā (0) | |
Apraksts
🧩 PCF8574 / PCF8574T I²C I/O paplašinājuma modulisModulis, kas paredzēts ieejas/izejas (I/O) portu paplašināšanai, izmantojot I²C interfeisu.
🔧 Tehniskie parametri* ✅ Mikroshēma: PCF8574 vai PCF8574T * 🔌 Interfeiss: I²C (adresējams līdz 8 moduļiem vienā autobusā) * 📈 Darba spriegums: 2,5 V – 6 V * 📦 I/O: 8 bitu divvirzienu ievade/izeja * 🧠 Iekšējā atmiņa: Nav – tiek kontrolēta tieši caur I²C * ⚡ Strāva uz I/O pinu: līdz 25 mA * 🔁 Atbalsta kaskādes savienojumu: Jā, caur A0, A1, A2 adreses pīniem * 📐 Izmēri: ~21 mm x 15 mm * 📎 Standarta 2,54 mm atstatuma pinu izkārtojums--------------------
🧠 Tipiski pielietojumi* Mikrokontrolleru projekti (Arduino, ESP32, STM32) * Tastatūras skenēšana * LED vadība/indikatori * Relē moduļu saskarnes * I/O paplašināšana ar minimālu vadu skaitu--------------------
🔌 Tipisks savienojums```
MCU (Arduino) PCF8574 modulis
SDA SDA SCL SCL GND GND VCC VCC (3,3 V/5 V)
```
ℹ️ Piezīmes* Nav nepieciešami ārējie pull-up rezistori – modulis ietver iekšējos SDA/SCL pull-up rezistorus. * Adresēšana caur A0, A1, A2 kontaktligzdām – atbalsta līdz 8 moduļiem (0x20 – 0x27).
