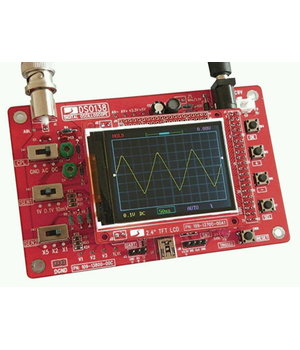

Digitālais osciloskops DSO138 (DSO-138)
Kods ABO138- Ražotājs Unspecified
- Ražotāja kods DSO-138
- Svars bruto 140.00g
E-veikala cena: 29,50 €
| Daudzums: | 2+ | 3+ |
| Cena: | 28,02 | 26,54 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (1) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts
Šis komplekts izmanto ARM Cortex-M3 procesoru (STM32F103C8) un ietver 2,4 collu krāsainu TFT displeju, ko var izmantot kā ARM testa attīstības plati. Pamatojoties uz
šo komplektu, var veikt sekundāru attīstību, piemēram, to var mainīt uz
milivoltmetru, datu reģistratoru.
Regulējams vertikālais nobīde un ar instrukcijām.
Ar automātisko, regulāro un vienreizējo režīmu, viegli uztvert momentāno viļņu formu.
Pieejams augošs vai krītošs malu trigers.
Novērojama iepriekšējā trigera viļņu forma (negatīva kavēšanās).
Var jebkurā brīdī iesaldēt viļņu formas attēlojumu (HOLD funkcija). Nāk
ar 1Hz /3,3V taisnstūra viļņu testa signāla avotu.
Ar viļņu formas parametru ciparu displeju, ieskaitot frekvenci, periodu, impulsa platumu, darba attiecību,
MAX./MIN./AVG./Peak-Peak/virtuālās vērtības.
Viļņu formas uzglabāšanas funkcija: pēc izslēgšanas viļņu forma netiks zaudēta.
Īssavienojuma un atklāta ķēdes noteikšana: var palīdzēt lietotājam atklāt lodēšanas kļūdu.
TFT kontroliera atpazīšanas funkcija.
Specifikācijas:
Maksimālais reāllaika paraugu ņemšanas ātrums: 1Msps
Precizitāte: 12Bit
Paraugu ņemšanas bufera dziļums: 1024 baiti
Analogā joslas platums: 0-200KHz
Vertikālā jutība: 10mV / Div - 5V / Div (1-2-5 progresīvā veidā)
Ieejas pretestība: 1 MΩ
Maksimālais ieejas spriegums: 50 Vpp (1: 1 zonde), 400 Vpp (10: 1 zonde)
Savienojuma režīmi: DC / AC / GND
Horizontālā laika bāzes diapazons: 10 μs / Div - 50 s / Div (1-2-5 pakāpeniski)
Piegādes spriegums: DC
9VPCB izmērs: 117 *
76mmEkrāna izmērs: 52 *
40mmIepakojuma izmērs: 18 * 12,5 * 3cm
