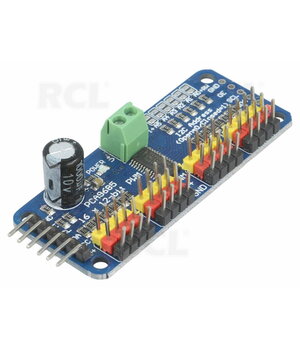

16 kanālu 12 bitu PWM/servo draiveris-I2C interfeiss PCA9685 modulis
Kods ABRDV04- Svars bruto 11.00g
E-veikala cena: 9,70 €
| Daudzums: | 4+ | 8+ |
| Cena: | 8,44 | 5,69 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (13) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (4) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (4) | |
Apraksts

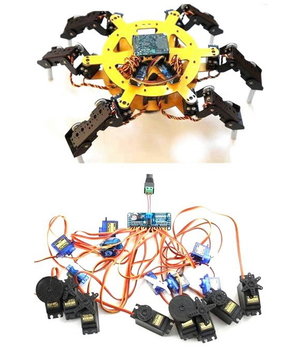

Vēlaties izgatavot seškājainu gājēju? Varbūt jūs veidojat mākslas darbu ar daudzām kustīgām detaļām vai jums ir nepieciešams vadīt daudz LED ar precīzu PWM izeju. Jūsu mikrokontrollerim ir ierobežots PWM izvadu skaits, un jūs atklājat, ka tie ir izsmelti! Ar Adafruit 16 kanālu 12 bitu PWM/servo draiveri - I2C interfeisu tas nav iespējams. Ar šo PWM un servo draiveri jūs varat kontrolēt 16 brīvi darbojošos PWM izvadu ar tikai diviem kontaktiem! Jums ir nepieciešams darbināt vairāk nekā 16 PWM izvadu? Nav problēmas. Savienojiet kopā līdz pat 62 no šiem brīnišķīgajiem produktiem, lai iegūtu līdz pat 992 PWM izvadiem.
Iezīmes:

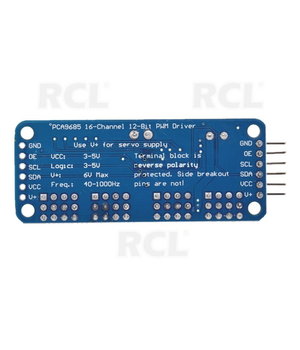

Izmēri (bez savienotājiem vai termināļu bloka) 2,5" x 1" x 0,1" (62,5 mm x 25,4 mm x 3 mm)
Svars (bez savienotājiem vai termināļu bloka): 5,5 grami
Svars (ar 3x4 savienotājiem un termināļu bloku): 9 grami
Šī plate/mikroshēma izmanto I2C 7 bitu adresi starp 0x60-0x80, izvēlējama ar džemperiem
Termināļu bloks strāvas ievadei (vai varat izmantot 0,1" atdalījumus sānos)
Pretēja polaritāte aizsardzība termināļu bloka ieejā Zaļā
strāvas padeves
LED 3-pin savienotāji grupās pa 4, lai varētu vienlaikus pieslēgt 16 servos (servo spraudņi ir nedaudz platāki par 0,1", tāpēc uz 0,1" savienotāja var salikt tikai
4 blakus)Savienojams dizains
Vietu, kur uzstādīt lielu kondensatoru uz V+ līnijas (ja nepieciešams)
220 omu sērijas rezistori uz visām izejas līnijām, lai tās aizsargātu un padarītu LED vadību vienkāršu
Lodējamie džemperi 6 adreses izvēles pini i2c
kontrolēts PWM draiveris ar iebūvētu pulksteni. Atšķirībā no TLC5940 ģimenes, jums nav nepieciešams nepārtraukti sūtīt signālu, kas saista jūsu mikrokontrolleru, tas darbojas pilnīgi brīvi!
Tas ir 5V saderīgs, kas nozīmē, ka jūs varat to kontrolēt no 3,3V mikrokontrollera un joprojām droši vadīt līdz 6V izejas (tas ir labi, ja jūs vēlaties kontrolēt baltas vai zilas LED ar 3,4+ priekšu spriegumu)
6 adreses izvēles pīnes, lai jūs varētu savienot līdz 62 no tām uz viena i2c autobusa, kopā 992 izejas - tas ir daudz servo vai LED
regulējama frekvence PWM līdz aptuveni 1,6 KHz
12 bitu izšķirtspēja katrai izejai - servo gadījumā tas nozīmē aptuveni 4us izšķirtspēju ar 60Hz atjaunināšanas
ātrumu konfigurējama push-pull vai open-drain izeja
izejas aktivizēšanas pīns, lai ātri atslēgtu visas izejas
