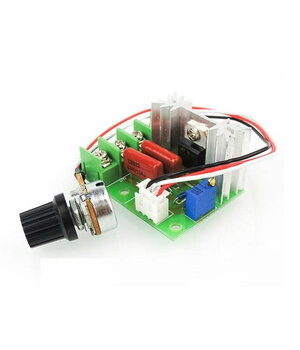

JAUDA / SPRIEGUMA kontrolieris, AC 8A PWM 2000W

SCR sprieguma un jaudas regulators kontrolē darba spriegumu no 10 V līdz 230 V maiņstrāvai. Jaudas kontrolieris ietver iebūvētu potenciometru vienmērīgai izejas sprieguma kontrolei un siltuma radiatoru, lai labāk izkliedētu siltumu no simistora.
Kontrolieri var izmantot plašā lietojumu klāstā, kas piegādā maiņstrāvas spriegumu no elektrotīkla:

gaismas intensitātes kontrole (dimmeris)
vienmērīga motora ātruma kontrole elektriskajos instrumentos, ventilatoros utt.
uzlādes strāvas kontrole akumulatoru lādētājos
temperatūras kontrole: sildītāji, radiatori utt.

Funkcijas

Vienmērīga motora ātruma, sildītāja temperatūras un rotācijas ātruma regulēšana elektriskajos instrumentos.
Terminālu bloka savienotāji skrūvētiem vadiem — savienotāji ir
skrūvēti. Regulētājs izmanto inovatīvu divvirzienu augstas jaudas SCR, lai regulētu strāvu.

Tehniskie dati:

maks. izejas jauda: 2000 Wmaks
. izejas strāva:
8Adarba spriegums: 230
VACregulēšanas diapazons: 10 V - 230
Vdarba temperatūra: no -20 °C līdz 40
°CSimistors ar siltuma
izkliedētājuizmēri ar siltuma izkliedētāju: 39x49x26
mmkabeļa garums: 200 mm

Pieslēgšanas metode:

Pievienojiet vadus ar 230 V tīkla spriegumu ieejai.
Pievienojiet fāzes vadu ieejas terminālam, kas atzīmēts ar simbolu "L", pievienojiet neitrālo vadu terminālam "N".
Pievienojiet izejas terminālus jebkādā veidā

Svarīga drošības piezīme:

Kontrolieru plātnes izpildmoduļa sānos ir dzīvībai bīstams augsts spriegums! Nekādā
gadījumā neizmēģiniet ierīci bez atbilstošas aizsardzības, jo tas var izraisīt elektriskās strāvas triecienu.
Gandrīz visām moduļa sastāvdaļām ir augsts potenciāls. Esiet īpaši uzmanīgi!
