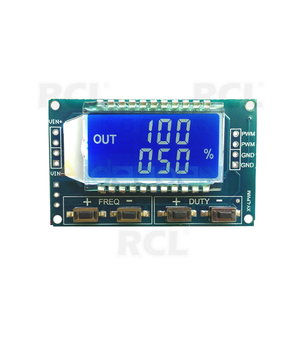

Signāla ģenerators ar LCD displeju, XY-LPWM, 1 Hz–150 kHz, 3,3 V–30 V PWM impulsa frekvence, darba cikls
Kods ABRM21- Svars bruto 15.00g
E-veikala cena: 8,70 €
| Daudzums: | 3+ | 6+ |
| Cena: | 7,48 | 5,04 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (5) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (3) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (3) | |
Apraksts
Modulim ir četras neatkarīgas taustiņas, kas tiek izmantotas, lai iestatītu frekvenci un darba ciklu, atbalsta īsu nospiešanu (vienības palielināšana vai samazināšana) un ilgu nospiešanu (ātra palielināšana vai samazināšana), ļoti vienkārši,
iestatītie parametri automātiski tiek saglabāti, strāvas padeves zuduma gadījumā.

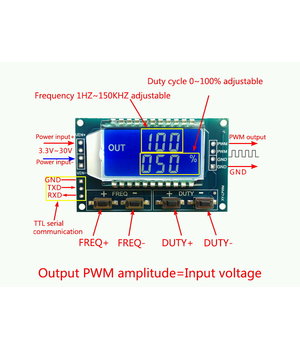

Moduļa parametri:
Darba spriegums: 3,3 ~ 30VFrekvences diapazons: 1 Hz ~ 150 kHzFrekvences precizitāte: precizitāte katrā diapazonā ir apmēram 2%Signāla slodzes jauda: izejas strāva var būt apmēram 5 ~ 30mAIzejas amplitūda: PWM amplitūda ir vienāda ar barošanas spriegumuVides temperatūra: -20 ~ +70 ℃.Piemērošanas joma:
Izmanto kā taisnstūra viļņu signāla ģeneratoru, ģenerē taisnstūra viļņu signālu eksperimentālai izstrādei un lietošanaiIzmanto, lai ģenerētu taisnstūra viļņu signālu, kas kontrolē motora vadības blokuģenerē regulējamu impulsu MCU lietošanaiĢenerē regulējamu impulsu, kontrolē saistīto ķēdi (PWM dimmerēšanas ātrums un citas lietojumprogrammas)Sērijas porta kontrole:
Komunikācijas standarti: 9600 bps datu biti: 8Stop
bits:
1Pārbaudes cipars:
navPlūsmas kontrole: nav
PWMF101
frekvences iestatīšana: frekvences iestatīšana uz 101HZ (001 līdz 999)
F1.05: frekvences iestatīšana uz 1,05 KHZ (no 1,00 līdz 9,99)
F10.5: frekvences iestatīšana uz 10,5 KHZ (no 10,0 līdz 99,9)
F1.0.5: frekvences iestatīšana uz 105 KHZ (no 1,0,0 līdz 1,5,0)
iestatiet PWM darba ciklu
DXXX: iestatiet PWM darba ciklu uz XXX: (001 līdz 100)
Piemēram, D050, iestatiet PWM darba ciklu uz 50%
- izlasiet iestatītos parametrus
Nosūtiet "read" virkni, lai izlasītu iestatītos parametrus.
Iestatīšana veiksmīgi pabeigta: Down
Iestatīšana neizdevās: FALL
