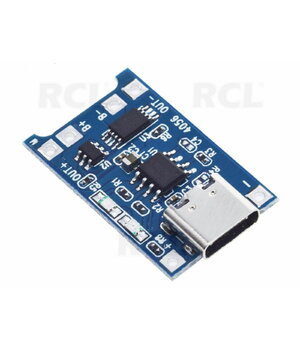

Litija baterijas lādētājs USB-C 1A 5V 18650 TP4056

TP4056 ir pilnīga vienšūnu Li-Ion baterija ar konstanta strāvas/konstanta sprieguma lineāro lādētāju. SOP40 korpuss ar siltuma izkliedētāju TP4056 apakšā un mazāks ārējo komponentu skaits padara TP4056 ideāli piemērotu pārnēsājamām ierīcēm. TP4056 ir piemērots USB barošanas un adapteru barošanas avotiem.
Pateicoties iekšējai PMOSFET arhitektūrai un pretējas uzlādes ceļam, nav nepieciešamas ārējās izolācijas diodes.
Termiskā atgriezeniskā saite automātiski regulē uzlādes strāvu, lai ierobežotu mikroshēmas temperatūru augstas jaudas darbības vai augstas apkārtējās vides temperatūras apstākļos. Uzlādes spriegums ir fiksēts 4,2 V, un uzlādes strāvu var ārēji iestatīt ar rezistoru. Kad uzlādes strāva nokrītas līdz iestatītajai vērtībai 1/10 pēc galīgā peldspēka sasniegšanas, TP4056 automātiski pārtrauc uzlādes ciklu. Kad ieejas spriegums (maiņstrāvas adapteris vai USB barošana) tiek atvienots, TP4056 automātiski pāriet zemas strāvas stāvoklī, samazinot akumulatora noplūdes strāvu līdz mazāk nekā 2uA. TP4056 var arī pārslēgties izslēgšanas režīmā, ja ir barošanas avots, samazinot barošanas strāvu līdz 55uA.
Citas TP4056 funkcijas ietver akumulatora temperatūras noteikšanu, zemsprieguma bloķēšanu, automātisko uzlādi, LED statusa kontaktus uzlādei un pārtraukšanai.

• Uzlādes modulis: lineārā uzlāde.
• Strāva: 1 A regulējama.
• Uzlādes precizitāte: 1,5 %.
• Ieejas spriegums: 4,5 V–5,5 V.
• Pilna uzlādes spriegums: 4,2 V ± 1 %
• LED indikators: sarkans – uzlādējas, zaļš – pilnībā uzlādēts.
• Ieejas interfeiss: mikro USB/mini USB/USB tipa C
• Darba temperatūra: -10° līdz +85°.
• Akumulatora pārlādes aizsardzības spriegums: 4,28 V
• Akumulatora pārlādes pacelšanas spriegums: 4,00 V
• Akumulatora izlādes aizsardzības spriegums: 3,0 V
• Akumulatora izlādes pārtraukšanas spriegums: 3,2 V
• Akumulators: pārslodzes aizsardzības strāva 3 A
