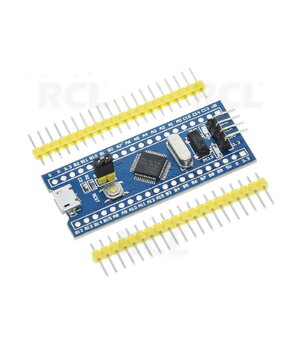

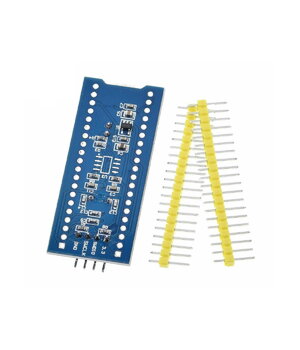

STM32F030C8T6 ARM Cortex modulis
Kods ABRMSTM32/030- Svars bruto 10.00g
E-veikala cena: 7,60 €
| Daudzums: | 3+ | 5+ |
| Cena: | 6,61 | 4,49 |
| 5,26 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (5) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts

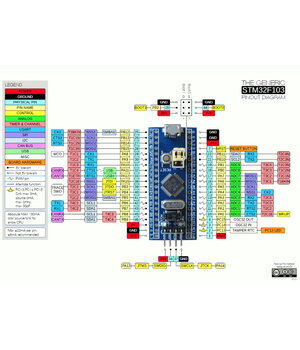

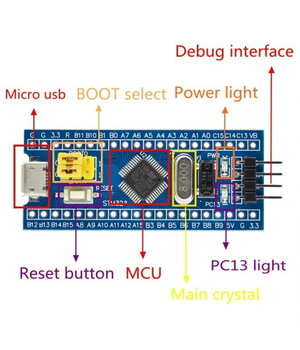

STM32F103C8T6 ARM STM32 minimālā sistēmas attīstības platforma Modulis
Daudz jaudīgāka platforma nekā standarta Arduino uno. STM32F103xx ietver augstas veiktspējas ARM®Cortex®-M3 32 bitu RISC kodolu, kas darbojas ar 72 MHz frekvenci, ātrdarbīgas iebūvētas atmiņas (Flash atmiņa līdz 128 Kbaitiem un SRAM līdz 20 Kbaitiem) un plašu uzlabotu I/O un perifērijas ierīču klāstu, kas savienotas ar divām APB šīnām. Tā piedāvā divus 12 bitu ADC, trīs universālus 16 bitu taimeri un vienu PWM taimeri, kā arī standarta un uzlabotas komunikācijas saskarnes: līdz divām I2C un SPI, trīs USART, USB un CAN.
Ierīces darbojas ar 2,0 līdz 3,6 V barošanas avotu. Tās ir pieejamas gan temperatūras diapazonā no –40 līdz +85 °C, gan paplašinātajā temperatūras diapazonā no –40 līdz +105 °C. Plašs enerģijas taupīšanas režīmu klāsts ļauj izstrādāt zema enerģijas patēriņa lietojumprogrammas.
Ātrās specifikācijas
ARM® 32 bitu Cortex® -M3 CPU kodols
72 MHz maksimālā frekvence, 1,25 DMIPS/MHz (Dhrystone 2.1) veiktspēja pie 0 gaidīšanas stāvokļa atmiņas piekļuves
Viencikla reizināšana un aparatūras dalīšana
Atmiņas § 64 vai 128 Kbytes Flash atmiņas
20 Kbytes SRAM
Pulkstenis, atiestatīšana un barošanas pārvaldība 2
,0 līdz 3,6 V lietojumprogrammu barošana un I/O
POR, PDR un programmējams sprieguma detektors (PVD) 4 līdz
16 MHz kristāla oscilators
Iekšējais 8 MHz rūpnīcā noregulēts RC
Iekšējais 40 kHz
RCPLL CPU
pulkstenim 32 kHz oscilators RTC ar kalibrēšanu Zems enerģijas
patēriņš Miega, apstāšanās un gaidīšanas
režīmi VBAT barošana RTC un rezerves reģistriem
2 x 12 bitu, 1 μs A/D pārveidotāji (līdz 16 kanāliem)
Pārveidošanas diapazons: no 0 līdz 3,6 V
Divkāršā parauga un turēšanas spēja
Temperatūras sensors DMA 7
kanālu DMA
kontrolieris Atbalstītās perifērijas ierīces: taimeri, ADC, SPI, I2 C un USART
Līdz 80 ātrām I/O portām
26/37/51/80 I/O, visas kartografējamas uz 16 ārējiem pārtraukuma vektoriem un gandrīz visas 5 V tolerantas § Debug režīms
Sērijas vadu debug (SWD) un JTAG interfeisi
7
taimeri Trīs 16 bitu taimeri, katrs ar līdz 4 IC/OC/PWM vai impulsu skaitītāju un kvadratūras (inkrementālo) kodētāju ieeju
16 bitu motora vadības PWM taimeris ar neaktīvo laiku ģenerēšanu un avārijas apstādināšanu
2 uzraudzības taimeri (neatkarīgs un loga)
SysTick taimeris 24 bitu
lejupskaitītājs Līdz 9 komunikācijas
interfeisiem Līdz 2 x I2 C interfeisiem (SMBus/PMBus)
Līdz 3 USART (ISO 7816 interfeiss, LIN, IrDA spēja, modema kontrole)
Līdz 2 SPI (18 Mbit/s)
CAN interfeiss (2.0B Active)
USB 2.0 pilnas ātruma interfeiss
CRC aprēķina vienība, 96 bitu unikāls ID
