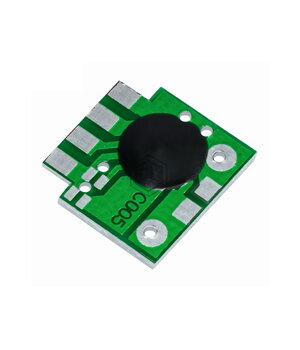

Laika releja (taimeris) modulis 2s-1000h
Kods ABT01- Svars bruto 1.00g
E-veikala cena: 0,50 €
| Daudzums: | 5+ | 10+ |
| Cena: | 0,43 | 0,2876 |
| 0,33 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (2) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (2) | |
Apraksts
Daudzfunkcionāls aizkaves trigera mikroshēmas laika mērīšanas modulis Timer Ic Timing 2S-1000H Daudzfunkcionālais aizkaves trigera mikroshēmas laika mērīšanas modulis ir augstas precizitātes taimeris IC, kas paredzēts lietojumiem, kur nepieciešama precīza laika aizkaves kontrole. Tas atbalsta plašu regulējamo laika diapazonu no 2 sekundēm līdz 1000 stundām, tādējādi padarot to piemērotu dažādiem automatizācijas un elektronisko shēmu lietojumiem. Modulis darbojas ar lejupslīdošo malu trigeri, kas nozīmē, ka tas aktivizējas, kad ieejas signāls pāriet no augsta uz zemu. Pēc aktivizēšanas izeja paliek zema uz iepriekš iestatīto aizkaves laiku un pēc tam automātiski atiestatās uz augstu, gatava nākamajam trigeri.
Tehniskie dati: Barošanas
spriegums: 5 V
Laika diapazons: no 2 sekundēm līdz 2 stundām
Kalpošanas ilgums: vismaz 100 000 cikli

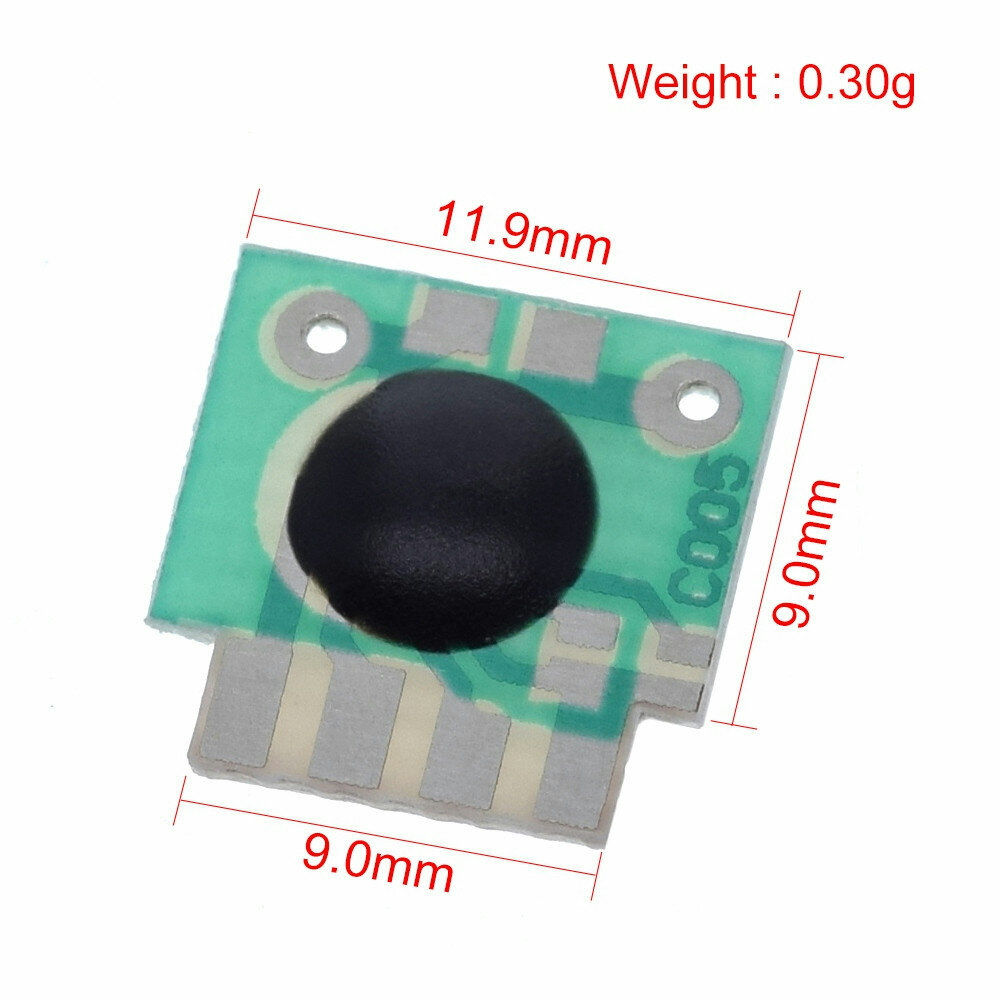

Plates izmēri: 12 × 12 mm
Stabils un konfigurējams laiks, izmantojot ārējo rezistoru un kondensatoru
Noklusējuma augsta izeja pirms aktivizēšanas
Aktivizēšana ar lejupslīdošo malu (pāreja no augsta uz zemu)
Viena impulsa izeja ar automātisku atiestatīšanu
Nav atkārtotas aktivizēšanas aktīvā laika cikla laikā
Sprieguma līmeņa saderība: augsts (VCC), zems (0–0,3 V vai GND)
Aktivizēšanas avots: pieskāriena slēdzis, mikrokontrollera IO vai digitālās shēmas
Ieslēgšanas aktivizēšanas opcija ar īssavienojumu uz zemes
Automātiska atiestatīšana pēc iestatītā laika, gaidot nākamo aktivizēšanu
Funkcijas: Zemas
jaudas CMOS tehnoloģija, bez svina un videi

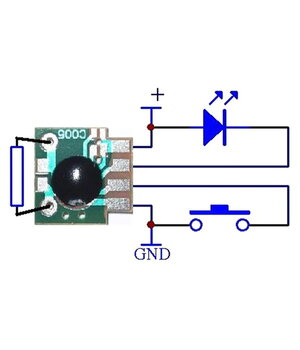

draudzīga Tieša zemas jaudas izeja LED (nepieciešams strāvas ierobežojošs rezistors)
Augsta izeja var vadīt tranzistoru (nepieciešams strāvas ierobežojošs rezistors)

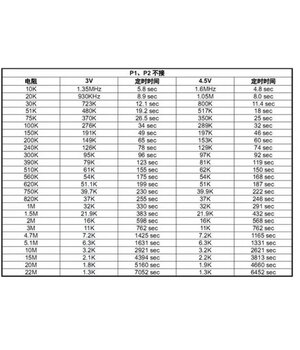

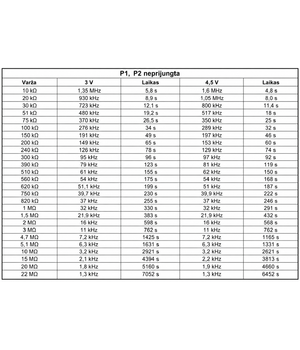

Regulējams laiks, izmantojot pretestību ar 8 * N (N = 0,1,2,3) laika izvēli
Laiks regulējams no 2 sekundēm līdz 1000
stundām Papildu trigera laiks un zemējuma pārtraukšana elektriskajam taimerim Gaidīšanas
režīma izeja augsta, krītošā mala trigers, pēc trigera izeja zema
Automātiska atgriešanās pie augstas izejas pēc kavēšanās
Pielietojumi:
Automātiskās izslēgšanās
shēmas Rūpnieciskās automatizācijas vadība
Mikroprocesoru bāzētas laika iestatījumu
lietojumprogrammas Viedā mājas
automatizācija LED un tranzistoru pārslēgšana ar aizkavēšanos
Drošības sistēmas laika iestatījumu funkcijas
Releju vadība un aizkavēta aktivizēšana Ar
baterijām darbināmas ierīces enerģijas taupīšanai
