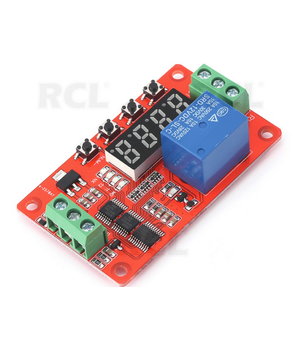

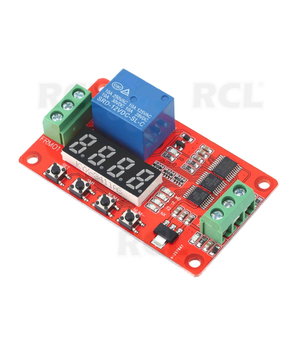

Daudzfunkcionāls pašbloķējošs releja taimera slēdzis, 12 VDC

Šis daudzfunkcionālais releju vadības modulis, kas ir īpaši izstrādāts dažādiem lietotājiem ar atšķirīgām vajadzībām, izmanto mikroprocesoru kā galveno vienību, ir iepriekš iestatītas 18 funkcijas un var tikt pielāgots lietotāja vajadzībām, kā arī papildināts ar citām specifiskām funkcijām.

Jaudas releja modulis, kas izmanto augstas kvalitātes augstsprieguma jaudas tranzistoru, sarkanas, zilas signāllampas, divpusēju PCB plati, auduma plati, lai nodrošinātu visaptverošu, stabilu darbību, var plaši izmantot dažādos gadījumos vai jaudas kontroles veidos.

Funkcijas:

Jauns atjauninājums uz versiju 2.0, modulis piedāvā astoņus veidus, kas iepriekš bija pieejami, palielinot to skaitu līdz 18 veidiem, lai apmierinātu vairāk lietojumprogrammu vajadzības.

Palielina barošanas pretapgrieziena funkciju un nepieņem nepareizu barošanas avotu, kas ir bojāts modulis

Augstākās kvalitātes augstsprieguma barošanas moduļu izmantošana, diskrēta barošana pirms sistēmas nomaiņas, kas ir stabilāka un uzticamāka;

Palielināts laiks no 0,1 sekundes, laika precizitāte no iepriekšējās 0,1 sekundes, uzlabots līdz 0,01 sekundei.

Palielināta automātiskā enerģijas taupīšanas funkcija, lietotāji var to iestatīt neatkarīgi

1) Moduļa funkcija:

Lietotāji var parādīt taustiņu un izvēlēties vienu no 18 funkcijām, var iestatīt un saglabāt funkciju parametrus, var arī apskatīt pašreizējās funkcijas parametrus laika parametrs nosaka minimālo 0,1 sekundi regulējamo precizitāti, kas ir labāka par 0,01 sekundi, ņemot vērā konkrēto Iestatītās darbības instrukcijas var saņemt no pārdevējiem.

Padomi: Funkcijas 1-8 sākas automātiski, funkcijas 9-18 sākas pēc augsta impulsa signāla (augsta ilguma, kas ir īsāks par 20 ms, tas pats attiecas arī uz turpmāko tekstu).

Funkcija 1:

Laika izvēle: Pēc ieslēgšanas laika aiztures relejs T1, T1 starp 0,1 sekundēm un 270 stundām ir regulējams, CH1 interfeisi augsta līmeņa impulsa signālam, atkārtojiet iepriekš minētās funkcijas

Funkcija 2:

Laika izslēgšana: Kad barošanas relejs, laika aiztures relejs atvienots T1, T1 starp 0,1 sekundēm un 270 stundām regulējams, CH1 interfeisi uz augsta līmeņa impulsa signālu, atkārto iepriekš minētās funkcijas

3. funkcija:

Atkārtota laika iestatīšana: Pēc tam, kad strāvas relejs nav ieslēdzies, laika relejs T1 sasniedz releju; atslēdzot releju T2, laika relejs T1 un T2 ir regulējams no 0,1 sekundes līdz 270 stundām no interfeisa uz CH1 augsta līmeņa impulsa signālu, atkārtojot iepriekš minētās funkcijas.

4. funkcija:

Tad atslēdziet laiku: Pēc barošanas nekavējoties atslēdziet releju, relejs atslēdzas pēc kavēšanās laika T1 sasniegšanas; ierodas pēc releja atslēgšanas laika T2, -270 stundas 0,1 sekundes kavēšanās laikā starp T1 un T2 Regulējams, CH1 interfeisi augsta līmeņa impulsa signālam, atkārto iepriekš minētās funkcijas

Funkcija 5:

Bezgalīga cilpa laika režīms 1: Pēc strāvas releja neizvilkšanas, aizkaves laiks T1 sasniedz releju; izvelciet releju T2 ierodas, un tad atkārtojiet iepriekš minēto nosacījumu, aizkaves laiks T1 un T2 0,1 Regulējams sekundes starp -270 stundām, uz augsta līmeņa impulsa signālu CH1 interfeisu, jūs varat restartēt iepriekš minētās funkcijas

6. funkcija:

Bezgalīgā cilpa laika režīms 2: Pēc strāvas ieslēgšanas nekavējoties atslēdziet releju, kad kavēšanās laiks T1 sasniedz releju; pēc releja atslēgšanas ierodas laiks T2, un pēc tam atkārtojiet iepriekš minēto nosacījumu, kavēšanās laiks T1 un T2 ir 0,1 sekundes, regulējams no -270 stundām līdz augsta līmeņa impulsa signālam CH1 interfeisam, varat restartēt iepriekš minētās funkcijas

Funkcija 7:

Beidzama cilpa laika režīms 1: Pamatojoties uz funkciju 5, palielinot ciklu skaitu, šoreiz starp T1 un T2 0,1 sekundes laikā -9999 sekundes regulējams, NX cikli regulējami no 1 līdz 9999 reizēm, interfeiss uz CH1 augsta līmeņa impulsa signālu, šīs funkcijas var atkārtoti sākt

8. funkcija:

Beigušās cilpas laika režīms 2: 6 funkcija, pamatojoties uz palielinātu funkcionalitātes ciklu skaitu, šoreiz starp T1 un T2 0,1 sekundes -9999 sekundes regulējams, NX cikli regulējami no 1 līdz 9999 reizēm, interfeiss uz CH1 augsta līmeņa impulsa signāls, šīs funkcijas var atkārtoti uzsākt

9. funkcija:

Fiksējošā releja režīmi: CH1 interfeisi, lai pārraidītu augsta līmeņa impulsa signālu, relejs, lai dotu augsta līmeņa impulsa signālu, relejs atvienots.

Funkcija 10:

Trigera releja režīmi: CH1 interfeisi augsta signāla relejam, relejs, augsts pazūd, relejs atvienots.

Funkcija 11:

Trigera laiks: Pēc tam, kad strāvas relejs nedarbojas, CH1 saskaras ar augsta līmeņa impulsa signālu, laika aiztures relejs T1, T1 regulējams no 0,1 sekundes līdz 270 stundām, augsta līmeņa saskarne atkārto CH1 impulsa signālu, atkārtojot iepriekš minēto funkciju.

Funkcija 12:

Trigera laika iestatījumu izslēgšana: Pēc tam, kad strāvas relejs nedarbojas, augsta līmeņa interfeisi CH1 impulsa signāla relejam, releja izslēgšanas kavējuma laiks T1, T1 regulējams no 0,1 sekundes līdz 270 stundām, atkārto CH1 interfeisam augsta līmeņa impulsa signālu, atkārto iepriekš minētās funkcijas.

Funkcija 13:

Pavelciet trigeri un pēc tam atvienojiet laiku: pēc tam, kad strāvas relejs nedarbojas, interfeiss uz augsta līmeņa impulsa signālu CH1, ierodas pēc kavēšanās laika T1 releja; atvienojiet releju, kas ierodas pēc T2, T1 un kavēšanās laiks T2 ir regulējams no 0,1 sekundes līdz 270 stundām, atkārtojiet interfeisu uz augsta līmeņa impulsa signālu CH1, atkārtojiet iepriekš minētās funkcijas

Funkcija 14:

Atvienojiet un pēc tam nospiediet sprūda laiku: pēc tam, kad strāvas relejs nedarbojas, interfeiss uz augsta līmeņa impulsa signālu CH1, nekavējoties nospiediet releju, relejs izslēdzas pēc kavēšanās laika T1; ierodas pēc releja atvienošanas laika T2, kavēšanās laiks starp T1 un T2 -270 stundas regulējams 0,1 sekundes, atkārtojiet interfeisu uz augsta līmeņa impulsa signālu CH1, atkārtojiet iepriekš minēto funkciju

Funkcija 15:

Bezgalīgā cilpa laika režīms 1: Pēc tam, kad strāvas relejs nedarbojas, dodiet augsta līmeņa impulsa signālu CH1 interfeisiem, kavēšanās laiks T1 sasniedz releju; atvienojiet releju pēc laika T2, un pēc tam atkārtojiet iepriekš minēto stāvokli, pagarinājumu. Kad laiks starp T1 un T2 -270 stundas regulējams 0,1 sekundes, atkārtojiet interfeisu uz augsta līmeņa impulsa signālu CH1, iepriekš minēto funkciju var restartēt.

Funkcija 16:

Bezgalīgā cilpa laika režīms 2: Pēc tam, kad strāvas relejs nedarbojas, CH1 interfeisi augsta līmeņa impulsa signālam, nekavējoties izvelciet releju, relejs izslēdzas pēc kavēšanās laika T1 sasniegšanas; pārtraukuma laiks T2 pēc releja sasniegšanas, tad atkārtojiet iepriekš minēto stāvokli, kavēšanās laiks starp T1 un T2 -270 stundas regulējams 0,1 sekundes, atkārtojiet interfeisu augsta līmeņa impulsa signālam CH1, iepriekš minētā funkcija var tikt restartēta

Funkcija 17:

Beigu cikla laika režīms 1:15, pamatojoties uz funkcionalitāti, palielinot ciklu skaitu, šis laiks starp T1 un T2 ir regulējams no 0,1 sekundes līdz 9999 sekundēm, NX cikli ir regulējami no 1 līdz 9999 reizēm, atkārtojot CH1 interfeisu ar augsta līmeņa impulsa signālu, varat atkārtoti uzsākt iepriekš minētās funkcijas.

Funkcija 18:

Beigta cilpa laika režīms 2: 16, pamatojoties uz funkcionalitāti, palielinot ciklu skaitu, šoreiz starp T1 un T2 0,1 sekundes -9999 sekundes regulējams, NX cikli regulējami no 1 līdz 9999 reizēm, atkārtojot CH1 interfeisam augsta impulsa signālu, varat restartēt iepriekš minētās funkcijas

2) Moduļa interfeiss:

Moduļa vadības termināls: 3 vadu interfeiss, visi interfeisi ir termināli, lietotājam draudzīgi

1, DC +: DC strāvas pozitīvais

2, DC-: negatīvais DC barošanas avots

3, CH1: ieejas noteikšanas interfeisi, aktīvi augsti

Releja izvadi: 3 vadu interfeiss, visas saskarnes ir termināli

1.NO: parasti atvērta releja interfeisa, relejs pirms brīvās vietas pēc īsa vilkšanas ar COM1

2.COM: kopējās saskarnes releji

NC: parasti slēgta releja interfeisa COM1 relejs īssavienots pirms un pēc vilkšanas-brīvas vietasSlodzes jauda: parasti atvērta porta maksimālā slodzes jauda: DC 0-30V/10A, AC 0-250V/10A

NC porta maksimālā slodzes jauda: DC 0-28V/10A, AC 0-125V/10A

3) Specifikācija:

Darba spriegums: 12V

Darba strāva: 12V/mazāk nekā 50mA (ja relejs nedarbojas mazāk nekā 15mA, izslēdziet displeju mazāk nekā 3mA)

Darba temperatūra: -20-60 grādi (robeždiapazons -30-70 grādi)

Slodzes jauda:

moduļa parasti atvērtā interfeisa maksimālā slodzes jauda: DC 0–30 V/10 A, AC 0–250 V/10 A

moduļa parasti slēgtā interfeisa maksimālā slodzes jauda: DC 0–28 V/10 A, AC 0–125 V/10 A
