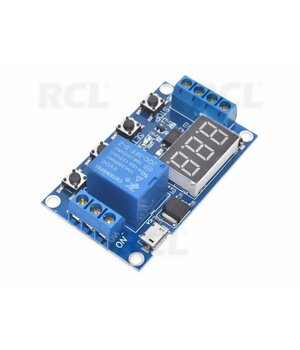

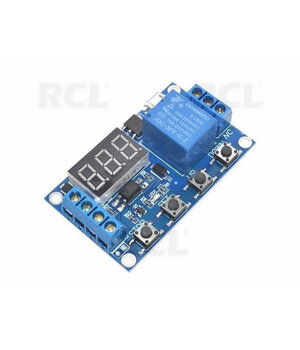

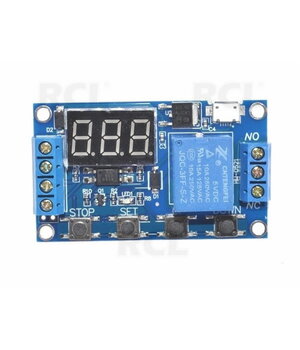

Taimera modulis M792 6-20V 10A daudzfunkcionāls, ar releju, 0-999 sek.

Relē modulis var darboties septiņos lietotāja izvēlētos režīmos atbilstoši individuālajām vajadzībām.
Sistēmas barošanas zemējums nav savienots ar signāla zemējumu, bet to var koplietot pēc GND T savienošanas ar GND džemperi pār ARK2 signāla savienotāju. Sistēmas priekšrocība ir tā, ka iestatījumi tiek saglabāti pēc strāvas padeves pārtraukuma, tādējādi lietotājs var būt mierīgs, ja nav strāvas padeves, un modulis sāks normālu darbību, kad tiks pieslēgta strāva.
Papildu "STOP" pogu var izmantot, lai nekavējoties apturētu - deaktivizētu releju.

Pārslēgšanas režīmu apraksts:

Pēc ieslēgšanas un gaidīšanas nospiediet pogu "SET" aptuveni 4 sekundes. Tad tiek parādīts pašreizējais darbības režīma numurs. Lai to mainītu, nospiediet pogas "UP" vai "DOWN" un apstipriniet jauno režīmu, nospiežot pogu "SET" un pārejot uz nākamo parametru. Tad, atkarībā no izvēlētā režīma, mēs iestatām šādus parametrus "OP", "LC", "LOP".Pēc laika iestatīšanas varam izvēlēties diapazonu no 0,1 sek. līdz 999 min. Ar pogu „STOP” pārvietojiet decimālo punktu, lai varētu iestatīt tik plašus diapazonus. Ja tas ir ieslēgts pēc trešā cipara, laiks tiek iestatīts sekundēs, ja pēc 2 cipariem – desmitdaļās sekundēs (0,1 sek.), un ja visi 3 ir ieslēgti, tad arī minūtēs. Nospiediet pogu SET, lai pārietu uz nākamajiem iestatījumiem, turiet pogu SET nospiestu 3 sekundes, lai tos apstiprinātu.

Saīsinājumu OP, CL, LOP apraksts.

Tās ir burti, kas apzīmē darbības laiku, aizkavi un atkārtojumu skaitu.
OP - releja ieslēgšanās laiks
CL - releja izslēgšanās laiks
LOP - atkārtojumu skaits

Elektroniskā releja darbības režīmi:

P1.1 - relejs izslēgts. Pēc signāla pievadīšanas ieejai TRIG relejs ieslēdzas uz iepriekš iestatīto laiku - OP. Pēc displejā parādītā atskaites laika relejs atgriežas izslēgtā stāvoklī. Relejs atkal ieslēdzas pēc atkārtota TRIG signāla pievadīšanas.

P1.2 ir P1.1 apakšrežīms. Atšķirībā no 1.1, atšķirība ir tāda, ka, kad relejs ir ieslēgts, TRIG signāls atiestata skaitītāju uz 0 un atskaite sākas no jauna.

P1.3 ir P1.1 apakšrežīms. Vienīgā atšķirība ir tāda, ka, kamēr relejs ir ieslēgts, TRIG signāls tiek piemērots atkārtoti un relejs tiek nekavējoties izslēgts.

P2 - relejs izslēgts. Pēc signāla piemērošanas relejs ieslēdzas ar iepriekš iestatītu kavējumu - CL. Pēc OP laika (releja ieslēgšanās laika) beigām relejs atkal tiek izslēgts. Piemērs: OP - 10 sek., CL - 5 sek. Pēc signāla piemērošanas TRIG relejs ieslēdzas pēc 5 sekundēm un darbojas 10 sekundes. Pēc tam tas izslēdzas.

P3.1 - relejs izslēgts. Pēc signāla pieslēgšanas laika relejs ieslēdzas - OP. Pēc tam tas izslēdzas pēc noteiktā laika - CL. Atkārtojumu skaitu nosaka funkcija - LOP.
Piemērs: OP - 10 sek. CL - 2 sek. LOP - 2 reizes. Pēc signāla relejs ieslēdzas uz 10 sekundēm (OP), tad izslēdzas uz 2 sekundēm (CL), pēc tam viss atkārtojas (LOP - 2). Ja TRIG signāls tiek dots programmas izpildes laikā, iestatījumi tiek apturēti un atjaunoti noklusējuma iestatījumi.

P3.2 - Pēc ieslēgšanas relejs tiks ieslēgts uz laiku - OP, pēc tam tas tiks izslēgts uz laiku - CL. Visa programma tiks izpildīta tik reižu, cik ir norādīts funkcijā -LOP. Ja funkcija LOP nav iestatīta (---), visa procedūra tiks izpildīta bezgalīgi. Šajā režīmā TRIG ieeja ir neaktīva!

P-4 – relejs ir izslēgts. Pēc signāla pieslēgšanas relejs ieslēdzas un paliek ieslēgts, kamēr ir TRIG signāls. Pēc TRIG signāla izslēgšanas relejs tiek deaktivizēts pēc OP laika beigām.

Tehniskie dati

Piegādes spriegums 6 - 20 VDC + mikro USB 5 V piegādes ieeja
maksimālā strāva 20 mA (50 mA, ja relejs ir ieslēgts)
izejas slodze: 10A
Laika diapazons: 0,1 sekunde līdz 999 minūtes (STOP poga pārvieto decimālo punktu).
Darba temperatūra -40 līdz 80 grādi pēc
Celsija Izmēri: 63 x 38 x 19 mm
Attālums starp montāžas caurumiem: 57 x 32 mm
TRIG spriegums - 3 - 24 VDC (TRIG zemējums nav kopīgs ar barošanas avota zemējumu, lai izvairītos no traucējumiem TRIG ieejā no barošanas sprieguma, bet to var mainīt, īsslēdzot džemperi ar marķējumu GND_T uz GND)

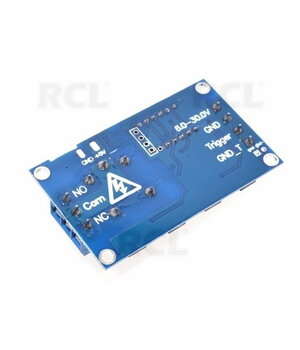

Moduļa izeju apraksts:

OUT +, OUT- - izeja
6 - 30 V - moduļa barošanas plus
GND - moduļa barošanas zemējums
Trigger-Relay Trigger Input
GND_T - releja trigera zemējums
