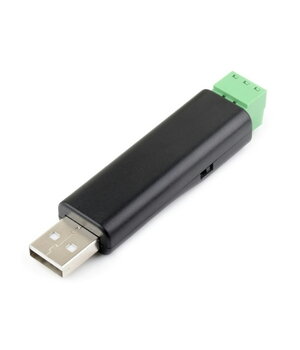

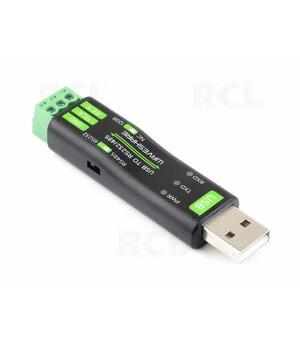

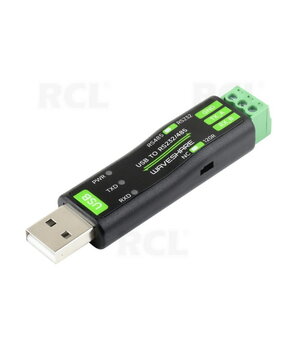

USB uz RS232/RS485 pārveidotājs FT232RNL

USB–RS232/RS485 pārveidotājs ir daudzfunkcionāla interfeisa ierīce, kas paredzēta USB signālu pārveidošanai RS232 vai RS485 standartos, nodrošinot vienotu integrāciju starp heterogēnām komunikāciju sistēmām.

USB galvenais ports (A tipa vīriešu) nodrošina gan strāvas padevi, gan datu pārraidi ar 5 V. Tipisks maksimālais kabeļa garums uzticamai USB datu pārraidei ir aptuveni 5 m (atkarībā no kabeļa kvalitātes un vides apstākļiem). USB līnija ir aizsargāta ar iebūvētu 200 mA drošinātāju.

RS232 ports ir īstenots ar skrūvju termināla savienotāju, kas nodrošina drošu vadu savienojumu un stabilu savienojumu. Tas atbalsta punktu-punktu komunikāciju ar tipisku pārraides attālumu līdz aptuveni 15 m. Atbalstītais datu pārraides ātrums ir no 300 bps līdz 921 600 bps.

RS485 ports arī ir aprīkots ar skrūvju termināli un automātisku aparatūras virziena kontroli (pārraide/saņemšana). RS485 interfeiss ietver integrētu pārsprieguma un ESD aizsardzību ar TVS diodi un aizsardzības shēmu, kā arī iebūvētu 120 Ω balansēšanas/terminēšanas rezistoru.

RS485 interfeiss ir paredzēts punkts-daudzpunktu topoloģijām, atbalstot līdz 32 mezgliem uz viena autobusa (16 mezgliem vai vairāk ieteicams izmantot signāla atkārtotājus). Maksimālais ieteicamais pārraides attālums ir līdz aptuveni 1,2 km pie zemiem datu pārraides ātrumiem (faktiskais attālums ir atkarīgs no kabeļa tipa, vides un topoloģijas). Atbalstītais datu pārraides ātrums ir no 300 bps līdz 921 600 bps.

Trīs LED indikatori (PWR, TXD, RXD) nodrošina skaidru vizuālu atgriezenisko saiti darbības laikā:

PWR (sarkans) – barošanas indikators, iedegas, kad USB ir pieslēgts un tiek noteikts derīgs barošanas spriegums;

TXD (zaļš) – pārraides indikators, iedegas, kad dati tiek pārraidīti no USB porta;

RXD (zils) – uztveršanas indikators, iedegas, kad dati tiek uztverti ierīces portā (RS232/RS485).

Pārveidotājs atbalsta plašu operētājsistēmu klāstu, tostarp Mac, Linux, Android, Windows 11/10/8.1/8/7, tādējādi tas ir piemērots daudzām rūpnieciskām, laboratorijas un komerciālām lietojumprogrammām.

Galvenās specifikācijas

Galvenais ports: USB Ierīces ports: RS232 / RS485

USB:

Piegādes spriegums: 5 V DC

Savienotājs: USB tipa A vīriešu

Aizsardzība: 200 mA drošinātājs

Tipisks pārraides attālums: ~5 m

RS232:

Savienotājs: skrūvju termināls

Tipisks pārraides attālums: ~15 m

Pārraides režīms: punkts-punkts

Datu pārraides ātrums: 300 bps … 921 600 bps

RS485:

Savienotājs: skrūvju termināls

Virziena kontrole: automātiska aparatūras kontrole

Aizsardzība: TVS diode, pārsprieguma aizsardzība, ESD aizsardzība, iebūvēts 120 Ω balansēšanas/terminēšanas rezistors

Tipisks pārraides attālums: līdz ~1,2 km (zema ātruma darbība)

Pārraides režīms: punkts-daudzpunkts (līdz 32 mezgliem; signāla atkārtotāji ieteicami ≥16 mezgliem)

Datu pārraides ātrums: 300 bps … 921 600 bps

LED indikatori:

PWR: sarkans barošanas LED, iedegas, kad USB ir pieslēgts un ir pieejams barošanas spriegums

TXD: zaļš pārraides LED indikators, kas iedegas, kad USB hosts nosūta datus

RXD: zils uztveršanas LED indikators, kas iedegas, kad RS232/RS485 ierīces ports uztver datus

Vides apstākļi:

Darba temperatūra: –15 °C … +70 °C

Darba mitrums: 5 % RH … 95 % RH

Atbalstītās sistēmas: Mac, Linux, Android, Windows 11/10/8.1/8/7

Komplekta saturs:

USB–RS232/RS485 pārveidotājs

USB tipa A vīriešu uz USB sieviešu kabelis

Skrūvgriezis termināļu blokam
