MEAN WELL RS-15-5 – 15 W impulsu barošanas avots, 5 V / 3 A

MEAN WELL RS-15-5 ir kompakts, uzticams un efektīvs viena kanāla AC/DC impulsu barošanas avots, kas paredzēts elektrotīkla sprieguma pārveidošanai stabilizētā 5 V līdzstrāvas spriegumā. Nominālā izejas strāva ir 3 A, bet kopējā nominālā izejas jauda – 15 W.

Plašais 85–264 V AC ieejas sprieguma diapazons ļauj izmantot barošanas avotu dažādos elektrotīklos bez manuālas sprieguma pārslēgšanas. Ierīci iespējams darbināt arī no 120–370 V DC līdzstrāvas avota.

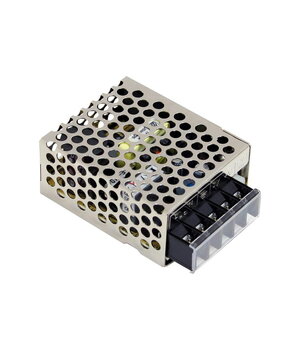

RS-15-5 ir ievietots perforētā metāla korpusā, kas nodrošina efektīvu siltuma izkliedi. Dzesēšana notiek ar dabisku gaisa konvekciju bez ventilatora, tādējādi samazinot troksni, apkopes nepieciešamību un mehānisku bojājumu iespējamību.

⚡ Galvenās īpašības

• Stabilizēts 5 V DC izejas spriegums
• Nominālā izejas strāva – 3 A
• Nominālā izejas jauda – 15 W
• Universāla 85–264 V AC ieeja
• Atbalsta 120–370 V DC ieejas spriegumu
• Regulējams izejas spriegums – 4,75–5,5 V DC
• Dabiska dzesēšana bez ventilatora
• Iebūvēts ieslēgšanas LED indikators
• Aizsardzība pret pārslodzi
• Aizsardzība pret pārspriegumu
• Aizsardzība pret pārkaršanu
• Automātiska darbības atjaunošana pēc pārslodzes novēršanas vai temperatūras pazemināšanās
• Enerģijas patēriņš bez slodzes mazāks par 0,5 W
• Ilgmūžīgi 105°C elektrolītiskie kondensatori
• Iztur 300 V AC ieejas pārspriegumu 5 sekundes
• Darba temperatūra līdz +70°C
• Izturība pret 5G vibrāciju
• 100% pārbaude ar pilnu slodzi
• Ražotāja garantija – 3 gadi

🔌 Elektriskie parametri

Parametrs	Vērtība
Modelis	MEAN WELL RS-15-5
Barošanas avota tips	AC/DC impulsu barošanas avots
Izeju skaits	1
Nominālais izejas spriegums	5 V DC
Izejas sprieguma regulēšanas diapazons	4,75–5,5 V DC
Nominālā izejas strāva	3 A
Izejas strāvas diapazons	0–3 A
Nominālā izejas jauda	15 W
Pulsācijas un troksnis	ne vairāk kā 80 mVp-p
Izejas sprieguma pielaide	±2,0%
Līnijas regulācija	±0,5%
Slodzes regulācija	±1,5%
Tipiskā efektivitāte	77%
AC ieejas spriegums	85–264 V AC
DC ieejas spriegums	120–370 V DC
Ieejas frekvence	47–63 Hz
Tipiskā ieejas strāva	0,35 A pie 115 V AC / 0,25 A pie 230 V AC
Ieslēgšanas strāva	65 A pie 230 V AC, auksta palaišana
Noplūdes strāva	mazāka par 2 mA pie 240 V AC
Patēriņš bez slodzes	mazāks par 0,5 W

⏱ Palaišanas raksturlielumi

Parametrs	Vērtība
Palaišanas laiks	aptuveni 1000 ms
Izejas sprieguma pieauguma laiks	aptuveni 30 ms
Sprieguma uzturēšanas laiks pie 230 V AC	aptuveni 70 ms
Sprieguma uzturēšanas laiks pie 115 V AC	aptuveni 12 ms

Norādītās vērtības attiecas uz darbību ar pilnu nominālo slodzi.

🛡 Aizsardzības funkcijas

Aizsardzība pret pārslodzi

Aizsardzība aktivizējas, ja izejas jauda pārsniedz aptuveni 105% no nominālās jaudas. Barošanas avots pāriet periodiskas restartēšanas režīmā un automātiski atjauno normālu darbību pēc bojājuma vai pārslodzes novēršanas.

Aizsardzība pret pārspriegumu

Aizsardzības nostrādes diapazons:

• 5,75–6,75 V

Pēc aizsardzības aktivizēšanas izejas spriegums tiek izslēgts un ierobežots ar aizsargājošu Zēnera diodi.

Aizsardzība pret pārkaršanu

Ja iekšējā temperatūra pārsniedz pieļaujamo robežu, izejas spriegums tiek izslēgts. Pēc temperatūras pazemināšanās līdz drošam līmenim darbība tiek atjaunota automātiski.

🌡 Apkārtējās vides apstākļi

Parametrs	Vērtība
Darba temperatūra	no –20 līdz +70°C
Darba mitrums	20–90% RH, bez kondensācijas
Uzglabāšanas temperatūra	no –40 līdz +85°C
Uzglabāšanas mitrums	10–95% RH
Temperatūras koeficients	±0,03%/°C no 0 līdz +50°C
Vibrācijas izturība	10–500 Hz, 5G

Paaugstinātā apkārtējās vides temperatūrā pieļaujamā slodze jāsamazina saskaņā ar ražotāja jaudas samazināšanas līkni.

🔒 Izolācija un drošība

Pārbaudes ķēde	Izolācijas pārbaudes spriegums
Ieeja–izeja	3 kV AC
Ieeja–korpuss / FG	2 kV AC
Izeja–korpuss / FG	0,5 kV AC

Izolācijas pretestība starp ieejas, izejas un korpusa ķēdēm ir vismaz 100 MΩ, mērot ar 500 V DC spriegumu, 25°C temperatūrā un 70% relatīvajā mitrumā.

Barošanas avots atbilst piemērojamām starptautiskajām drošības un elektromagnētiskās saderības prasībām, tostarp:

• UL 62368-1
• BS EN / EN 62368-1
• AS/NZS 62368.1
• EN 55032, B klase
• EN 55035
• EN 61000-3-2 un EN 61000-3-3
• EN 61000-4 sērijas traucējumnoturības prasības

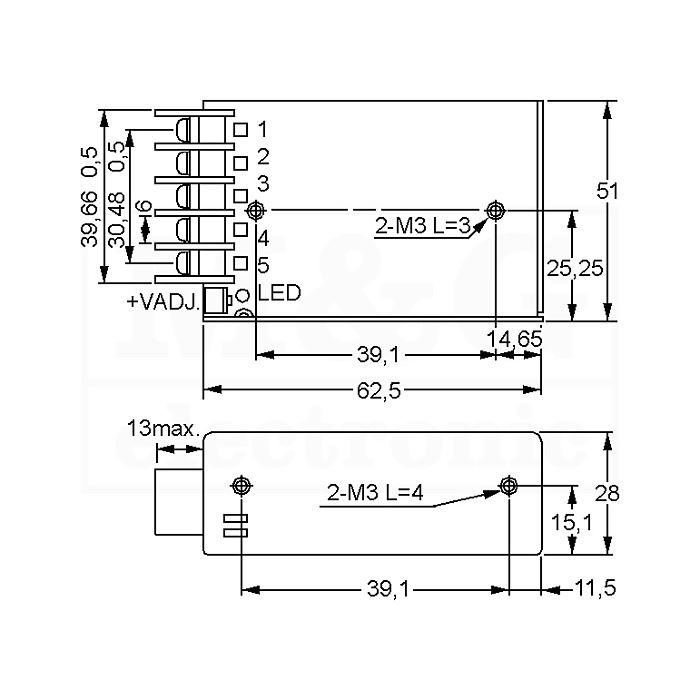

📐 Konstrukcija un izmēri

Parametrs	Vērtība
Korpusa tips	Perforēts metāla korpuss
Dzesēšanas veids	Dabiska gaisa konvekcija
Garums	62,5 mm
Platums	51 mm
Augstums	28 mm
Svars	aptuveni 0,13 kg

Kompaktie izmēri ļauj barošanas avotu uzstādīt automatizācijas iekārtās, vadības skapjos, elektronikas korpusos un citās ierīcēs ar ierobežotu montāžas vietu.

🔧 Spaiļu nozīme

Spaile	Nozīme
AC/L	Maiņstrāvas fāzes vads
AC/N	Maiņstrāvas neitrālais vads
FG	Aizsargzemējums
–V	Negatīvā 5 V DC izeja
+V	Pozitīvā 5 V DC izeja

Pirms barošanas avota ieslēgšanas jāpārbauda aizsargzemējuma savienojums un izejas vadu polaritāte.

🧰 Pielietojuma jomas

MEAN WELL RS-15-5 var izmantot:

• rūpnieciskās automatizācijas iekārtās;
• mikrokontrolieru un elektronikas moduļu barošanai;
• LED kontrolieros un nelielas jaudas LED sistēmās;
• signalizācijas un drošības sistēmās;
• piekļuves kontroles iekārtās;
• sakaru un datu pārraides ierīcēs;
• mērinstrumentos;
• elektronikas prototipos;
• vadības paneļos;
• 5 V releju, sensoru un kontrolieru barošanai.

⚠️ Montāžas norādījumi

Barošanas avotā ir bīstams elektrotīkla spriegums, tādēļ tā uzstādīšanu drīkst veikt kvalificēts speciālists. Ierīce jāuzstāda tā, lai lietotājs nevarētu nejauši pieskarties ieejas spailēm vai citām spriegumaktīvām daļām.

Ap perforēto korpusu jānodrošina pietiekama gaisa cirkulācija. Barošanas avotu nedrīkst pārklāt ar siltumizolējošiem materiāliem. Gala iekārtā papildus jāpārbauda elektrodrošība un elektromagnētiskā saderība.

✅ Kopsavilkums

MEAN WELL RS-15-5 ir kompakts un uzticams 5 V / 3 A / 15 W impulsu barošanas avots. Universālais ieejas sprieguma diapazons, regulējama izeja, integrētās aizsardzības funkcijas, klusa dzesēšana bez ventilatora un atbilstība starptautiskajiem standartiem ļauj to izmantot dažādās elektronikas, automatizācijas un vadības sistēmās. ```
