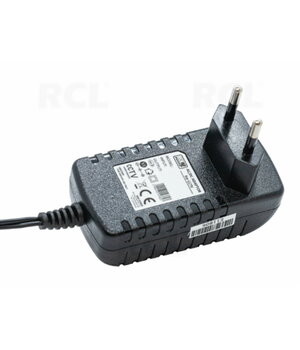

Kontaktligzdā spraužams impulsu barošanas bloks MW Power EB0909, 9 V, 1 A, 9 W, DC 5,5 × 2,1 mm

MW Power EB0909 ir kontaktligzdā spraužams impulsu AC/DC barošanas bloks, kas paredzēts elektroniskām ierīcēm, kurām nepieciešams 9 V līdzspriegums un strāva līdz 1 A. Tas tiek pievienots tieši elektrotīkla kontaktligzdai, bet ierīces barošana tiek nodrošināta, izmantojot DC 5,5 × 2,1 mm cilindrisko spraudni ar pozitīvu centrālo kontaktu. Plašais ieejas sprieguma diapazons, mazais elektroenerģijas patēriņš bez slodzes un iebūvētās elektriskās un termiskā aizsardzība ļauj to izmantot saderīgu mazjaudas elektronisko ierīču barošanai.

Galvenie parametri: 9 V DC • 1 A • 9 W • 90–264 V AC • DC 5,5 × 2,1 mm • pozitīvs centrālais kontakts

Galvenās priekšrocības

• Stabilizēts 9 V izejas spriegums – nodrošina pastāvīga sprieguma līdzstrāvas barošanu saderīgām elektroniskām ierīcēm.
• Plašs 90–264 V AC ieejas sprieguma diapazons – ļauj izmantot barošanas bloku elektrotīklos ar atšķirīgu spriegumu, ja ir pieejama piemērota kontaktligzda.
• 9 W nominālā izejas jauda – nodrošina strāvu līdz 1 A elektroniskām ierīcēm ar atbilstošām barošanas prasībām.
• Mazs enerģijas patēriņš bez slodzes – ne vairāk kā 0,075 W, tādējādi samazinot elektroenerģijas patēriņu, ja izejai nav pievienota slodze.
• VI energoefektivitātes līmenis – ražotājs deklarē atbilstību ErP Step II un CEC Level VI prasībām. Tipiskais lietderības koeficients ir 83 %.
• Iebūvētas aizsardzības funkcijas – pārslodzes, īsslēguma un pārkaršanas aizsardzība palīdz pasargāt barošanas bloku neparedzētos darbības apstākļos. Pēc aizsardzības nostrādes cēloņa novēršanas normāla darbība tiek atjaunota automātiski.
• II elektroaizsardzības klase – dubultā vai pastiprinātā izolācija nodrošina aizsardzību pret elektriskās strāvas triecienu bez aizsargzemējuma pieslēguma.

Pielietojums

Barošanas bloks ir paredzēts sadzīves un vispārējas nozīmes elektroniskām ierīcēm, kurām nepieciešama stabilizēta 9 V DC barošana un kuru patērētā strāva nepārsniedz 1 A.

To var izmantot elektronisko ierīču barošanai, remonta un tehniskās apkopes darbos, kā arī esoša barošanas adaptera nomaiņai, ja visi elektriskie un mehāniskie pieslēguma parametri atbilst barojamās ierīces prasībām.

Savietojamība un ierobežojumi

• Piemērots ierīcēm, kurām nepieciešams 9 V DC spriegums un ne vairāk kā 1 A strāva.
• Aprīkots ar DC 5,5 × 2,1 mm cilindrisko spraudni ar pozitīvu centrālo kontaktu.
• Fiksēts 9 V DC izejas spriegums; sprieguma regulēšana nav paredzēta.
• Nav piemērots ierīcēm, kurām nepieciešams cits barošanas spriegums, pretēja polaritāte vai strāva, kas pārsniedz 1 A.
• Pirms pievienošanas jāpārbauda barojamās ierīces sprieguma, strāvas, savienotāja izmēru un polaritātes prasības.

Tehniskie parametri

Mērījumu apstākļi: ja nav norādīts citādi, ražotāja elektriskie parametri noteikti pie 230 V AC ieejas sprieguma, nominālās slodzes un 25 °C apkārtējās vides temperatūras. Pulsācijas un troksnis mērīti 20 MHz frekvenču joslā, izmantojot paralēli savienotus 0,1 µF un 47 µF kondensatorus.

Konstrukcija un vadība

Barošanas blokam ir korpusā integrēts elektrotīkla spraudnis un pievienots izejas kabelis ar cilindrisko DC spraudni. Fiksētais 9 V izejas spriegums ļauj pievienot saderīgas ierīces bez papildu sprieguma regulēšanas.

Svarīgi lietošanas un drošības norādījumi

• Lietot tikai ražotāja noteiktajā darba temperatūras un mitruma diapazonā.
• Sargāt no ūdens, mitruma kondensācijas un apstākļiem, kas var izraisīt pārkaršanu.
• Nepārsniegt nominālo izejas strāvu 1 A un nominālo izejas jaudu 9 W.
• 140 ±10 °C ir iekšējās termiskās aizsardzības nostrādes temperatūra, nevis pieļaujamā apkārtējās vides temperatūra.
• Nepareizs barošanas spriegums vai neatbilstoša savienotāja polaritāte var sabojāt pievienoto ierīci.

Komplektācija

• 1 × MW Power EB0909 barošanas bloks ar integrētu elektrotīkla spraudni un pievienotu DC izejas kabeli.
