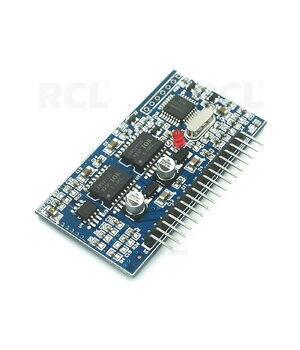

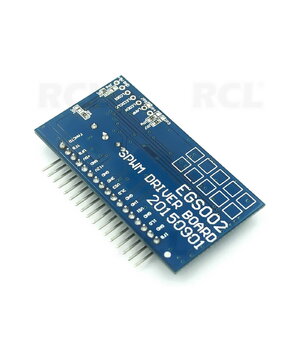

Tīra sinusa viļņu invertora vadīta plāksne EGS002 EG8010 + IR2110 vadības modulis
Kods AMM61- Svars bruto 40.00g
E-veikala cena: 9,60 €
| Daudzums: | 3+ | 5+ |
| Cena: | 8,64 | 7,45 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece ir noliktavā (3) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
EG8010 ir digitāls modulis, kas labi darbojas, nodrošinot savu mirušā laika kontroli tīra sinusa viļņu invertora ģeneratora mikroshēmā, ko izmanto divpakāpju DC-DC-AC jaudas pārveides struktūrā vai vienpakāpju DC-AC jaudas frekvences transformatora Boost arhitektūrā, ārējā 12 MHz kristāla oscilatorā, lai sasniegtu augstu precizitāti, un harmonisko kropļojumu ir ļoti mazs, 50 Hz vai 60 Hz tīra sinusa viļņu invertors ASIC. Mikroshēma izmanto CMOS tehnoloģiju, SPWM sinusa ģeneratora iekšējo integrāciju, neaktīvā laika kontroles shēmu, reizinātāja koeficienta diapazonu, mīkstā starta shēmu, aizsardzības shēmu, RS232 seriālo komunikāciju interfeisu un seriālo LCD draiveru moduli 1602 funkcijas.
Funkcijas: - 5V vienots
barošanas avots - Piespraudes iestatītas četru veidu tīras sinusa viļņu izejas frekvences: fiksēta frekvence 50 Hz tīra sinusa vilna; 60 Hz fiksēta frekvence tīra sinusa vilna; 0-100 Hz tīras sinusa viļņu frekvence ir regulējama; 0-400 Hz tīras sinusa viļņu frekvence ir regulējama.
- Vienpolu un divpolu modulācija
- aprīkots ar neaktīvo zonu kontroli, pīns iestata 4 neaktīvās zonas: 300 nS neaktīvā zona; 500 nS neaktīvā zona; 1,0 uS neaktīvā zona; 1,5 uS neaktīvā zona
- Ārējs 12 MHz kristāla
oscilators - PWM nesējfrekvence 23
,4 kHz - Spriegums, strāva, reāllaika temperatūras atgriezeniskā saite
- Pārsprieguma, nepietiekama sprieguma, pārslodzes un pārkaršanas aizsardzība
- Soft-start režīma pīns, kas iestata reakcijas laiku 1s
- Sērijveida komunikācija, lai iestatītu izejas spriegumu, frekvenci un citus parametrus Ārējs
- Ārējs sērijveida ports 128 * 32 LCD modulis 1602 parāda invertora spriegumu, frekvenci, temperatūru un elektrisko strāvu, kā arī citu informāciju
Pielietojumi:
- Vienfāzes tīras
sinusa viļņu invertors - PV
invertors - Vēja enerģijas
invertors - Nepārtrauktas strāvas padeves UPS
sistēma - Digitālā
ģeneratora sistēma - Vienfāzes
motora ātruma regulators - Vienfāzes
invertors - Sinusa
viļņu dimmeris - Sinusa viļņu regulators
- Sinusa viļņu ģenerators
