FNIRSI LC1020E

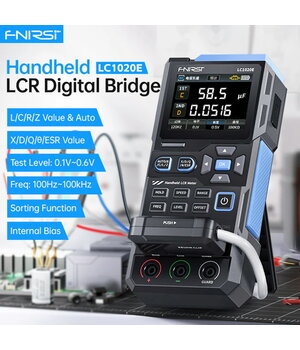

Vieni no šī modeļa galvenajiem ieguvumiem ir augsta mērījumu precizitāte, automātiska R/L/C komponentu atpazīšana un iespēja vienlaikus attēlot divus mērījumu parametrus. FNIRSI LC1020E ir profesionāls pārnēsājams LCR mērītājs, kas paredzēts pretestības, kapacitātes, induktivitātes un impedances mērīšanai. Ierīce atbalsta piecas mērījumu frekvences, īstu četru vadu (Kelvina) mērīšanas metodi, komponentu šķirošanas funkciju, mērījumu datu reģistrēšanu, kā arī atvērtās un īsslēguma kalibrēšanu. Pateicoties augstajai precizitātei, tā ir lieliski piemērota laboratorijām, ražošanai, elektronikas remontam un komponentu kvalitātes kontrolei.

Funkcijas

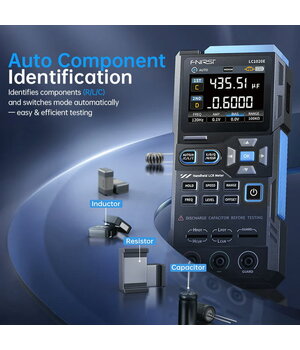

• Automātiska rezistoru, kondensatoru un induktivitāšu atpazīšana
• L, C, R un impedances (Z) mērīšana
• Papildu parametru mērīšana: ESR, D, Q, X un fāzes leņķis (θ)

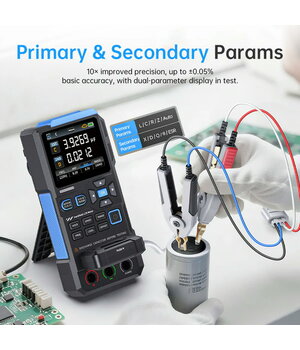

• Vienlaicīga galvenā un papildu parametra attēlošana

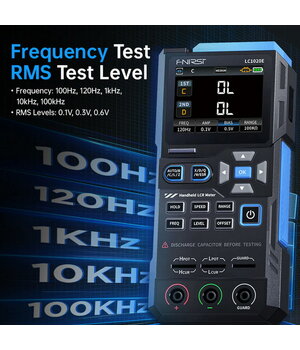

• Piecas mērījumu frekvences: 100 Hz, 120 Hz, 1 kHz, 10 kHz un 100 kHz
• Trīs testa sprieguma līmeņi: 0,1 V, 0,3 V un 0,6 V

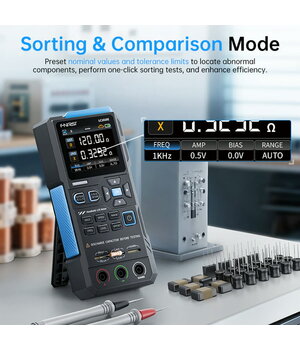

• Komponentu šķirošanas funkcija ar skaņas un vizuālu indikāciju

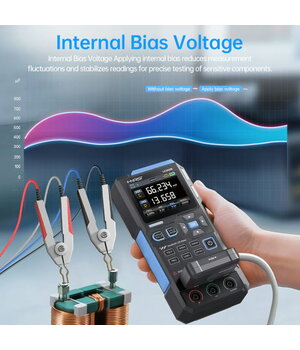

• Iebūvēts Bias spriegums
• Īsta četru vadu (Kelvina) mērīšanas metode
• 3 kontaktu un 5 kontaktu mērīšanas ligzdas
• Atvērtās ķēdes un īsslēguma kalibrēšana
• Hold (vērtības fiksēšanas) funkcija
• Mērījumu datu reģistrēšana (Logging)
• 2,8" krāsu TFT LCD displejs
• Iebūvēts uzlādējams litija akumulators
• USB Type-C pieslēgvieta

Tehniskie parametri

• Modelis: LC1020E
• Pielietojums: augstas precizitātes pārnēsājams LCR un ESR mērītājs
• Pamata precizitāte: ±0,3 %
• Displejs: 2,8" krāsu TFT LCD
• Displeja izšķirtspēja: 4½ cipari (galvenais un papildu parametrs)
• Mērāmie parametri:
  • Galvenie: AUTO, R, C, L, Z
  • Papildu: X, D, Q, θ, ESR
• Mērījumu diapazoni:
  • Induktivitāte (L): 0–100 H
  • Kapacitāte (C): 0–100 mF
  • Pretestība (R): 0–10 MΩ
• Mērījumu frekvences:
  • 100 Hz
  • 120 Hz
  • 1 kHz
  • 10 kHz
  • 100 kHz
• Testa sprieguma līmeņi:
  • 0,1 V RMS
  • 0,3 V RMS
  • 0,6 V RMS
• Iebūvētais Bias spriegums:
  • 0 V
  • 0,5 V
• Izejas pretestība: 100 Ω
• Mērīšanas ligzdas:
  • 3 kontaktu
  • 5 kontaktu (Kelvina)
• Kalibrēšana:
  • Atvērtās ķēdes
  • Īsslēguma
• Sakaru interfeiss: USB Type-C (virtuālais COM ports)
• Akumulators: 3,7 V / 3000 mAh litija
• Papildu funkcijas:
  • Automātiska komponentu atpazīšana
  • Komponentu šķirošana
  • Mērījumu datu reģistrēšana
  • Displeja spilgtuma regulēšana
  • Automātiska izslēgšanās
  • Skaņas iestatījumi
  • Sistēmas informācija

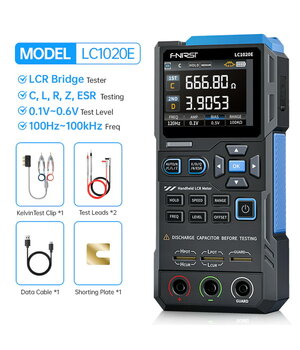

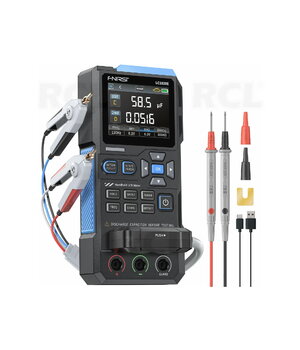

Komplektācija

• FNIRSI LC1020E LCR un ESR mērītājs
• 4 vadu (Kelvina) mērīšanas skavas
• USB Type-C kabelis
• Lietotāja rokasgrāmata
• Iepakojums
