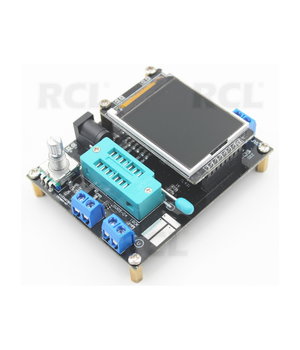

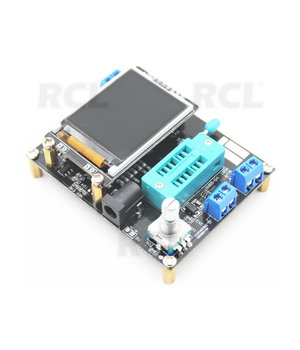

Transistoru testētājs Frekvences mērītājs PWM taisnstūra viļņu LCR voltmetrs

Ievads:
Daudzfunkcionāls tranzistoru testers NPN un PNP tranzistoru, FET, diožu, dubultdiožu, tiristoru, SCR automātiskai noteikšanai, tranzistoru pinout automātiskai identifikācijai. To var izmantot arī kā kvadrātveida signāla un PWM signāla ģeneratoru.

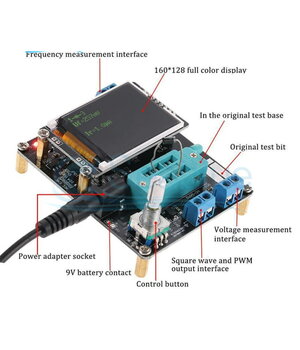

Funkcijas:
Digitālais LCD displejs vieglai nolasīšanai, var parādīt izmērītos datus un grafikus.
Rotācijas slēdzis, ērta lietošana.
Galvenā mikroshēma ir DIP, elektronikas entuziastiem viegli pašrocīgi uzstādīt vai atjaunināt galveno mikroshēmu.
Izmantojiet 9V bateriju (nav iekļauta), var izmantot arī līdzstrāvas barošanu (DC 6,8-12V).
Automātiska izslēgšanās, izslēgšanās strāva ir tikai apmēram 20nA.
Automātiski atpazīst NPN un PNP tranzistorus, FET, diodes, dubultdiodes, tiristorus, SCR, automātiski identificē tranzistora pinout.
Testē NPN un PNP tranzistora kopējā emitera strāvas pastiprinājuma koeficientu, bāzes-emitera sliekšņa spriegumu, kolektora-emitera noplūdes strāvu.
Atbalsta 2 rezistoru mērījumus, parāda to pozitīvo un negatīvo, ieslēgta stāvokļa spriegumu.
Pretspēka mērījumu maksimālā izšķirtspēja 0,01?, var mērīt līdz 50M?.
Automātiski pārbauda komponenta pīnes un parāda uz displeja.
Mēra FET vārsta sliekšņa spriegumu un vārsta kapacitāti.
Turpmāk minētajam 2100? rezistoram, mērot tā indukcijas mērījumu diapazonu no 0,01 mH līdz 20 H.
Var izmantot kā signāla ģeneratoru un frekvences mērītāju: frekvences diapazons no 1 Hz līdz 2 MHz un var ģenerēt 1 %–99 % PWM (impulsa platuma modulācijas) signālus.

Piezīme:

Pirms kapacitātes mērīšanas kondensators ir jāizlādē, pretējā gadījumā ir ļoti iespējams, ka mērītājs tiks bojāts.

Tehniskie dati:

Displejs: 160*128 LCD
Barošanas avots: 1 * 9V baterija (nav iekļauta); DC 6,
8-12VStrāva: aptuveni 30mA
Pretestības mērījumi: maks. 50M?
Pretestības izšķirtspēja: 0,01?
Kapacitātes mērījumi: 25pF~100mF
Kapacitātes izšķirtspēja: 1pF
DC sprieguma mērījumi: Līdz 50 V
Ekrāna izmērs: 3,7 x 3 cm
PCB izmērs: 7,8 x 6,2 cm
