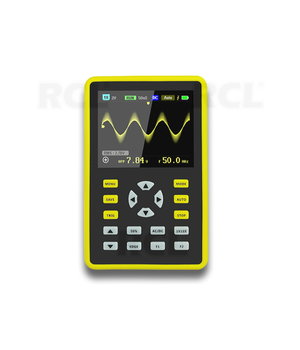

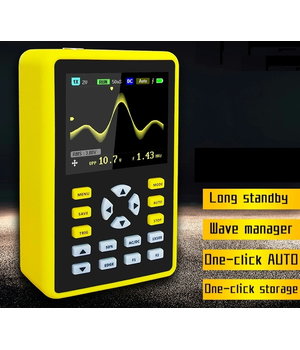

Digitālais osciloskops FNIRSI-5012H 100 MHz 500 MS/s

FNIRSI-5012H ir daudzfunkcionāls, ļoti praktisks un rentabls rokas osciloskops apkopes un pētniecības un attīstības nozarēm ar FNIRSI reāllaika paraugu ņemšanas ātrumu līdz 500 MS/s un 100 MHz analogās joslas platumu. Ar pilnu trigera funkciju (vienreizējs, normāls, automātisks) to var brīvi izmantot gan periodiskiem analogajiem signāliem, gan neperiodiskiem digitālajiem signāliem. Iebūvētais augstsprieguma aizsardzības modulis var izturēt līdz 400 V nepārtrauktu spriegumu un 600 V maksimālo spriegumu. Nevajag uztraukties par osciloskopa pārkaršanu, ko izraisa augstsprieguma nepārbaudīšana 10X pozīcijā. Liels laika bāzes skenēšanas režīms, kas uzrauga lēnas līmeņa izmaiņas. Aprīkots ar augstas efektivitātes vienu pogu AUTO, izmērīto viļņu formu var parādīt bez sarežģītas regulēšanas. Augstas izšķirtspējas LCD ekrāns ar 2,4 collu 320*240 izšķirtspēju. Ļoti ērta un ātra viļņu formas uzglabāšanas funkcija, iebūvēta 64M uzglabāšanas vieta, var uzglabāt līdz 2000 viļņu formas attēlus, uzglabāšanas process ir vienkāršs un ātrs, saglabājiet pašreizējo viļņu formu jebkurā laikā un jebkurā vietā, tikai ar vienu pieskārienu, bez apgrūtinošiem padomiem un izvēlēm, klusi. Ir ļoti ērti saglabāt pašreizējo viļņu formu. Jaudīgs viļņu formas failu pārvaldnieks, atbalsts sīktēlu pārlūkošanai, skatīšanai, detalizētai skatīšanai, lapu pāršķiršanai, dzēšanai un citam. Iebūvēta 3000 mAh augstas kvalitātes litija baterija, pilnībā uzlādēta var darboties nepārtraukti 8 stundas. Korpuss ir aprīkots ar augstas kvalitātes silikona aizsargpārsegu, kas ir netoksisks un nesatur svinu, ir pretpaslīdēšanas, pretšoka un triecienizturīgs, nodrošina visaptverošu korpusa aizsardzību, ir mīksts un ļoti ērts.

Galvenās funkcijas:

• Inteliģenta pretapdeguma aizsardzība, 1X var izturēt līdz 600 V spriegumu
• Pēcspīduma displeja tehnoloģija
• 2,4 collu krāsu displejs
• 100 MHz analogā joslas platums @ 500 MS/s paraugu ņemšanas ātrums (1X = 5 MHz, 10X = 100 MHz)
• Viens pogas viļņu formas uzglabāšana
• Iebūvēta 64M atmiņas vieta, maksimālā uzglabāšanas ietilpība 2000 viļņu formas attēliem
• Jaudīgs viļņu formas failu pārvaldnieks, atbalsta sīktēlu pārlūkošanu, skatīšanu, detalizētu skatīšanu, pāršķiršanu, dzēšanu un citas funkcijas
• Augsts mērījumu sprieguma diapazons, 1X var mērīt 0 ~ 80 V, 10X var mērīt 0 ~ 800V
• Līdz 12 parametru mērīšana: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Time
• Jebkurā brīdī viļņu formas displejs (pauzes funkcija) tiek iesaldēts
• Aprīkots ar augstas efektivitātes vienu pogu AUTO
• Pilnīga trigera funkcija (vienreizēja, normāla, automātiska)
• Iebūvēta 3000 mAh uzlādējama litija baterija, pilnībā uzlādēta 8 stundu nepārtrauktai lietošanai
• Ekrāna spilgtuma regulēšana
• Atmiņas kompresijas tehnoloģija, viļņu formas atjaunošanas ekrāns nemirgo
• Pretslīdēšanas un pretkritiena silikona apvalks

• Ļoti mazs tilpums, viegli pārnēsājamsSpecifikācijas

• Analogā joslas platums: 100 MHz

• Maksimālais reāllaika paraugu ņemšanas ātrums: 500 MS/s
• Vertikālā jutība: 50 mV/div ~ 100 V/div
• Horizontālā laika bāzes diapazons: 50S/div ~ 6nS/div
• Maksimālais testa spriegums: 80 V (1X zonde), 800 V (10X zonde)
• Uzglabāšanas dziļums: 128 KB
• Ieejas pretestība: 1M
• ADC precizitāte: 8 biti
• Savienojuma režīms: AC/DC
• Trigera režīms: Vienkāršs, Normāls, Automātisks
• Trigera mala: augoša/krītoša mala
• Ārējais trigera spriegums 0–80 V
• Displejs: 2,4 collas – 320*240
• Enerģijas padeve: 3000 mAh litija baterija
• Izmērs: 114 mm x 74 mm x 33 mm
