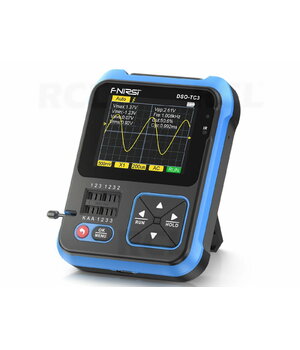

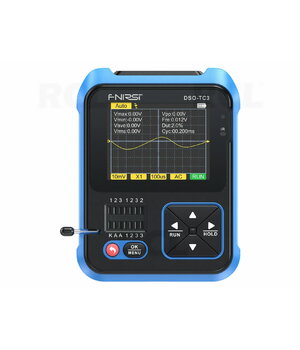

FNIRSI DSO-TC3 Plus

Vieni no šī modeļa galvenajiem ieguvumiem ir trīs mērinstrumentu apvienošana vienā kompaktā ierīcē: digitālais osciloskops, elektronisko komponentu testeris un DDS funkciju signālu ģenerators. FNIRSI DSO-TC3 Plus nodrošina reāllaika diskretizācijas ātrumu līdz 10 MSa/s, 500 kHz analogo joslas platumu, automātisku komponentu atpazīšanu, ESR mērīšanu, 2,4 collu krāsu TFT LCD displeju un iebūvētu uzlādējamu litija akumulatoru. Ierīce ir lieliski piemērota elektronikas remontam, laboratorijas mērījumiem, apmācībām un hobija projektiem.

Funkcijas

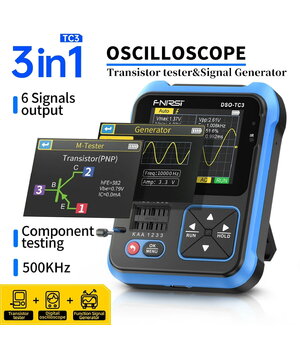

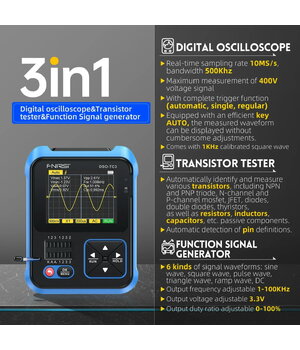

• 3 vienā: digitālais osciloskops, elektronisko komponentu testeris un DDS funkciju signālu ģenerators

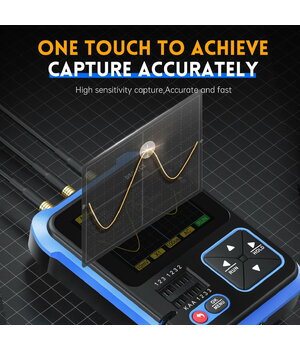

• Vienkanāla digitālais osciloskops
• 500 kHz analogais joslas platums
• Reāllaika diskretizācijas ātrums līdz 10 MSa/s
• Automātiskā AUTO iestatīšana ar vienu pogu
• AC un DC ieejas režīmi
• Auto, Normal un Single trigera režīmi
• Viļņformas iesaldēšanas (Freeze) funkcija
• Automātiski mērījumi

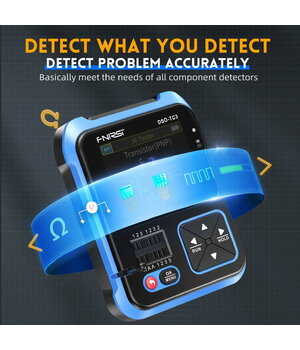

• Automātiska elektronisko komponentu atpazīšana un parametru noteikšana
• Automātiska tranzistoru izvadu (Pinout) noteikšana
• MOS Test funkcija
• Kondensatoru ESR mērīšana
• Rezistoru, kondensatoru, induktivitāšu, diožu, Zener diožu, BJT, MOSFET, JFET, IGBT, TRIAC un SCR testēšana
• Sprieguma mērīšana līdz 40 V
• Ķēdes nepārtrauktības (Continuity) pārbaude
• NEC infrasarkano tālvadības pults kodu dekodēšana
• DS18B20 temperatūras sensoru testēšana
• DHT11 temperatūras un mitruma sensoru testēšana

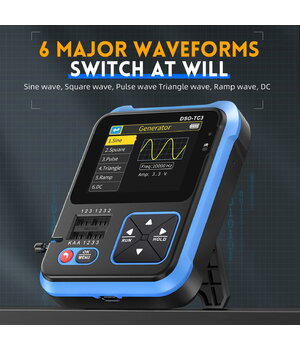

• DDS funkciju signālu ģenerators
• 6 izejas signālu formas

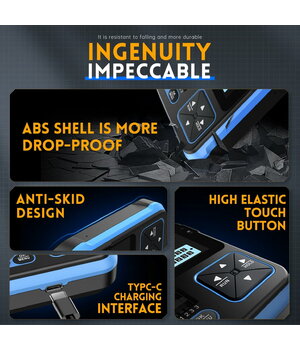

• Uzlāde caur USB Type-C
• Iebūvēts uzlādējams litija akumulators

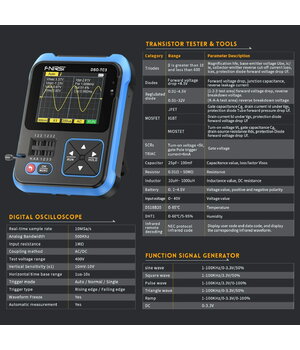

Tehniskie parametri

• Modelis: DSO-TC3 Plus
• Osciloskopa kanālu skaits: 1
• Analogais joslas platums: 500 kHz
• Maksimālais reāllaika diskretizācijas ātrums: 10 MSa/s
• Ieejas pretestība: 1 MΩ
• Vertikālā jutība: no 10 mV/div līdz 10 V/div
• Laika bāze: no 1 μs/div līdz 10 s/div
• Maksimālais ieejas spriegums: 400 V
• Ieejas režīmi: AC / DC
• Trigera tips: augošā un krītošā fronte
• Trigera režīmi: Auto, Normal, Single
• Displejs: 2,4 collu krāsu TFT LCD
• DDS funkciju ģeneratora frekvenču diapazons: no 1 Hz līdz 100 kHz
• Izejas signālu formu skaits: 6
• Barošana: iebūvēts uzlādējams litija akumulators
• Uzlāde: USB Type-C
• Izmēri: 103 × 79 × 31 mm

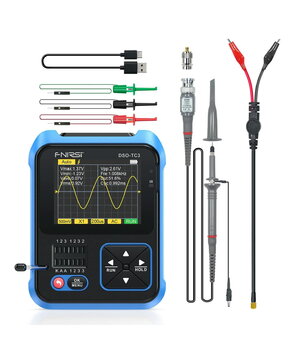

Komplektācija

• FNIRSI DSO-TC3 Plus
• Osciloskopa zondes
• USB Type-C kabelis
• Testēšanas vadi komponentu pārbaudei
• Lietotāja rokasgrāmata
