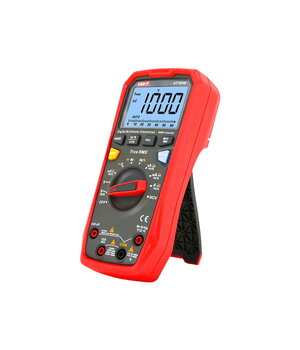

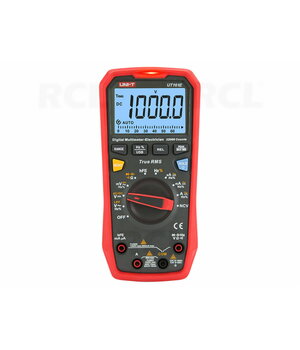

Digitālais multimetrs, True RMS, 600 V, NCV/LIVE, UT123D UNI-T
Kods ATS161E- Ražotājs UNI-T
- Svars bruto 0.00g
E-veikala cena: 125,95 €
| Daudzums: | 2+ | 3+ |
| Cena: | 122,17 | 112,53 |
| Preces atrašanās vietas: | ||
|---|---|---|
| Birojs/Centrālais noliktavas Kaunā, Gaižiūnų ielā 5A | Prece nav noliktavā (0) | |
| Veikals Viļņā, Ukmergės ielā 222 | Prece ir noliktavā (1) | |
| Veikals Kaunā, Savanorių prospekts 241 | Prece ir noliktavā (1) | |
Apraksts
Datu lapa Lietotāja rokasgrāmata
Digitālais multimetrs UNI-T UT123D, True RMS, 600 V, NCV/LIVE
UNI-T UT123D ir kompakts digitālais multimetrs, kas paredzēts sadzīves elektroinstalācijas darbiem, DIY projektiem un pamata elektrisko vai elektronisko ierīču diagnostikai. Ierīce spēj automātiski atpazīt biežāk izmantotās mērīšanas funkcijas un izvēlēties atbilstošu diapazonu, tādējādi samazinot nepieciešamību manuāli pārslēgt mērījumu robežas. UT123D mēra AC/DC spriegumu un strāvu, pretestību un kapacitāti, pārbauda diodes un ķēdes nepārtrauktību, kā arī nodrošina True RMS, NCV un LIVE funkcijas.
Galvenie parametri: True RMS • līdz 600 V AC/DC • līdz 9.999 A AC/DC • 40 MΩ • 4000 µF • 4099 skaitījumi • NCV/LIVE • CAT III 600 V
Galvenās priekšrocības
- Automātiska funkcijas un diapazona atpazīšana – multimetrs spēj atpazīt ieejas signālu un izvēlēties atbilstošu mērīšanas režīmu, vienkāršojot ikdienas lietošanu.
- True RMS – ļauj precīzāk noteikt maiņsprieguma un maiņstrāvas efektīvo vērtību arī tad, ja signāla forma nav ideāls sinusoīds.
- AC/DC sprieguma mērīšana līdz 600 V – piemērota dažādiem sadzīves elektroinstalācijas un zemsprieguma elektronikas pārbaudes darbiem CAT III 600 V robežās.
- AC/DC strāvas mērīšana līdz 9.999 A diapazonam – strāvas ieeja ir aizsargāta ar drošinātāju; ievietojot mērīšanas vadu strāvas ieejā, ierīce automātiski pārslēdzas strāvas mērīšanas režīmā.
- Kapacitātes mērīšana līdz 4000 µF – piemērota kondensatoru pārbaudei un elektronikas pamata diagnostikai.
- NCV bezkontakta sprieguma noteikšana – ļauj indikatīvi konstatēt maiņsprieguma elektrisko lauku bez tieša elektriskā kontakta ar vadītāju.
- LIVE funkcija – ar vienu zondi palīdz atšķirt fāzes un neitrālo vadītāju, izmantojot skaņas un gaismas indikāciju.
- EBTN displejs ar līdz 4099 skaitījumiem – nodrošina labi salasāmus mērījumu rezultātus kompaktā korpusā.
- Data Hold, Auto Power Off un zema baterijas līmeņa indikācija – ērtākai ikdienas lietošanai un bateriju enerģijas taupīšanai.
- CAT III 600 V un 1 m izturība pret kritienu – ierīce paredzēta sadzīves elektriskajiem mērījumiem ražotāja noteiktās drošības kategorijas robežās.
Lietošana un paredzētais pielietojums
Ražotājs UT123D pozicionē kā sadzīves un iesācējiem paredzētu multimetru. Tas ir piemērots elektroinstalācijas, kontaktligzdu, vadu, barošanas avotu, bateriju, sadzīves elektroierīču un elektronisko ķēžu pamata mērījumiem un bojājumu meklēšanai.
Automātiska režīmu atpazīšana ir īpaši ērta ātriem ikdienas mērījumiem, savukārt nepieciešamības gadījumā atsevišķas mērīšanas funkcijas iespējams izvēlēties manuāli.
Savietojamība un ierobežojumi
UT123D ir autonoma mērierīce, kurai darbam nav nepieciešams dators vai mobilā lietotne. Šim modelim ražotājs nenorāda Bluetooth, USB datu pārraidi vai datu reģistrēšanas savienojumu.
Aktuālajā UT123D specifikācijā nav norādīta arī temperatūras mērīšana vai atsevišķa frekvences mērīšanas funkcija. AC mērījumiem norādītais frekvenču diapazons raksturo maiņsprieguma/maiņstrāvas mērīšanas frekvenču reakciju, nevis frekvences mērītāja diapazonu.
NCV un LIVE ir palīgfunkcijas sprieguma esamības un vadītāja identificēšanai, nevis precīza kontakta sprieguma mērījuma aizstājējs. NCV jutību var ietekmēt vada izolācijas biezums, kontaktligzdas konstrukcija un attālums līdz vadītājam.
Tehniskie parametri
| Parametrs | Vērtība |
|---|---|
| Displejs | EBTN |
| Maksimālais rādījums | 4099 skaitījumi |
| Paraugu ņemšanas ātrums | apm. 3 mērījumi/s |
| True RMS | Jā |
| Automātiska diapazona izvēle | Jā |
| DC spriegums | 4.000 V / 40.00 V / 400.0 V / 600 V |
| DC sprieguma izšķirtspēja | 0.001 V / 0.01 V / 0.1 V / 1 V |
| DC sprieguma precizitāte | ±(0.5% + 3 cipari) |
| AC spriegums | 4.000 V / 40.00 V / 400.0 V / 600 V |
| AC sprieguma izšķirtspēja | 0.001 V / 0.01 V / 0.1 V / 1 V |
| AC sprieguma precizitāte, 4.000 V | ±(1.0% + 5 cipari) |
| AC sprieguma precizitāte, 40.00–600 V | ±(0.8% + 3 cipari) |
| AC sprieguma frekvenču diapazons | 40–400 Hz |
| DC strāva | 999.9 mA / 9.999 A |
| DC strāvas izšķirtspēja | 0.1 mA / 0.001 A |
| DC strāvas precizitāte | ±(1.0% + 3 cipari) |
| AC strāva | 999.9 mA / 9.999 A |
| AC strāvas izšķirtspēja | 0.1 mA / 0.001 A |
| AC strāvas precizitāte | ±(1.2% + 3 cipari) |
| Pretestība, 400.0 Ω | 0.1 Ω; ±(1.0% + 2 cipari) |
| Pretestība, 4.000 kΩ | 0.001 kΩ; ±(0.8% + 2 cipari) |
| Pretestība, 40.00 kΩ | 0.01 kΩ; ±(0.8% + 2 cipari) |
| Pretestība, 400.0 kΩ | 0.1 kΩ; ±(0.8% + 2 cipari) |
| Pretestība, 4.000 MΩ | 0.001 MΩ; ±(1.5% + 3 cipari) |
| Pretestība, 40.00 MΩ | 0.01 MΩ; ±(2.0% + 5 cipari) |
| Kapacitāte, 40.00 nF | 0.01 nF; ±(4% + 10 cipari) |
| Kapacitāte, 400.0 nF–400.0 µF | izšķirtspēja 0.1 nF–0.1 µF; ±(4% + 5 cipari) |
| Kapacitāte, 4000 µF | 1 µF; ±10% |
| Diožu tests | Jā |
| Ķēdes nepārtrauktības tests | Jā, skaņas indikācija |
| Nepārtrauktības skaņas signāla slieksnis | ≤30 Ω – skaņas signāls; ≥50 Ω – skaņas signāla nav |
| NCV | Jā, bezkontakta AC sprieguma noteikšana ar skaņas un gaismas indikāciju |
| LIVE | Jā, fāzes/neitrāles vadītāja noteikšana ar vienu zondi |
| LIVE nostrādes spriegums | ≥70 V AC, 50/60 Hz |
| Data Hold | Jā |
| Auto Power Off | Jā |
| Zema baterijas līmeņa indikācija | Jā |
| Darba temperatūra | 0–40 °C |
| Norādītās precizitātes vides nosacījumi | 18–28 °C, relatīvais mitrums ≤75% |
| Izturība pret kritienu | 1 m |
| Drošības kategorija | CAT III 600 V |
| Standarti | IEC 61010-2010, IEC 61326:2012 |
| UNI-T starptautiskajā produkta lapā norādītie sertifikāti | CE, UKCA |
| Barošana | 2 × 1.5 V AAA (R03) |
| Displeja izmēri | 44 × 26 mm |
| Ierīces izmēri | 130 × 65 × 28 mm |
| Neto masa | 130 g |
Precizitāte norādīta ražotāja formātā: ±(% no rādījuma + mazākās nozīmes ciparu skaits).
Konstrukcija un vadība
UT123D ir kompakts 130 × 65 × 28 mm korpuss un 44 × 26 mm EBTN displejs. Biežāk izmantotie mērīšanas režīmi var tikt atpazīti automātiski, bet citas funkcijas iespējams izvēlēties ar vadības pogām.
Ierīcei ir atsevišķas COM un strāvas/citu mērījumu ieejas. Ievietojot mērīšanas vadu strāvas ieejā, multimetrs var automātiski pārslēgties strāvas mērīšanas režīmā. NCV, LIVE, ķēdes nepārtrauktības un baterijas stāvokļa funkcijām tiek izmantota skaņas un gaismas indikācija.
Svarīgas lietošanas un drošības piezīmes
- Nepārsniedziet CAT III 600 V drošības kategoriju un ražotāja noteiktās ieejas robežvērtības.
- Strādājot ar spriegumu virs 60 V DC vai 30 V RMS AC, jāievēro paaugstināta piesardzība elektriskās strāvas trieciena riska dēļ.
- Pirms pretestības vai kapacitātes mērīšanas, diožu vai ķēdes nepārtrauktības pārbaudes atvienojiet pārbaudāmo ķēdi no barošanas un izlādējiet kondensatorus.
- Strāvu mēra, multimetru pieslēdzot virknē ar ķēdi; strāvas mērīšanas ieeju nedrīkst pieslēgt paralēli tieši sprieguma avotam.
- Saskaņā ar ražotāja instrukciju, mērot strāvu virs 5 A, viena mērījuma ilgumam jābūt īsākam par 10 sekundēm, bet starp šādiem mērījumiem jāievēro vairāk nekā 5 minūšu pārtraukums.
- NCV un LIVE ir indikatīvas noteikšanas funkcijas. Drošībai kritiskos gadījumos elektrisko stāvokli pārbaudiet ar piemērotu kontakta mērīšanas metodi.
Komplektācija
- UNI-T UT123D digitālais multimetrs
- 1 pāris mērīšanas vadu
